Kołowe połączenie kablowe z magnetycznym podkładkiem podkładki pogo

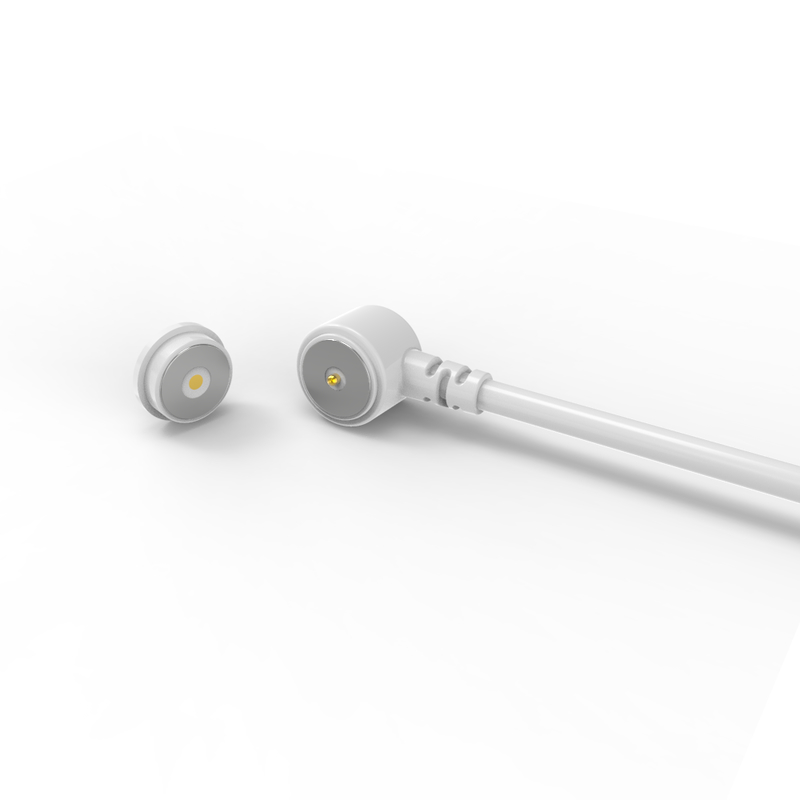

Okrągły męski i żeński magnetyczny podkładki pogo ładowarki kabel złącza, podkładki magnetyczne kabel mają zaletę automatycznego adsorpcji, łatwe w obsłudze.,Nie łatwo korozować w trudnym środowisku.

Union Precision Electronics Co., Ltd.jest profesjonalnym producentem specjalizującym się w badaniach i rozwoju oraz produkcji komponentów złącza.

Jako wiodąca firma w chińskim przemyśle złączy koncentrujemy się na dostarczaniu konkurencyjnych rozwiązań, w tym złączy pogo pin,

złącza magnetyczne i przemysłowe złącza wodoodporne.

Nasze produkty są szeroko stosowane w różnych branżach, takich jak:

Telekomunikacje, Urządzenia medyczne, Lotnictwo i lotnictwo, Samochody, Sprzęt bezprzewodowy,

Technologia noszona,przemysłowe urządzenia testowe (np. smartfony, telewizory, tablety, konsoli do gier, urządzenia do nauki itp.)

Obszar komputerowy Z silną obecnością na całym świecie, nasze produkty są głównie eksportowane do Europy,

Stany Zjednoczone, Kanada i rozwinięte regiony Azji.

UPE jest wyposażone w zaawansowaną technologię i nowoczesne techniki produkcyjne.Jesteśmy certyfikowani ISO9001 i ISO14001, co zapewnia, że wszystkie nasze produkty są zgodne ze standardami środowiskowymi UE RoHS.

Włącza do kabli magnetycznej męskiej:

...materiały:
Pogo Pin: mosiądz ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Wymagania w odniesieniu do zastosowań w odniesieniu do urządzeń, które nie są objęte kontrolą techniczną
Magnes:NdFeB N52 Ni;
Kabel: biały OD 3,5*2C ((TC65*0,08),
Biały TPE 80A.
Włókno złącza: biały TPE 80A..
...mechaniczny:
Siła sprężyny: 70g±20g, przy 1,0 mm pracy buraka.
Światło:1.2 mm.
Żywotność mechaniczna: 10000 cykli min..
...elektryczne:
Napięcie: 12 V.
Prąd: 3A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48 h.

Kobieta z łącznikiem magnetycznym:

Materiały:
PINr:bezłowiowy C6801, pokrywający 5U" Min Au ponad 60~100U" Ni;
Obudowa: biały LCP+30%GF UL94 V-0;
Skórka: bez ołowiu C6801 Płaty Ni;
Magnes: NdFeB N52
Elektryczne:
napięcie:120,0 V.
Prąd: 3,0A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48h.
... Opis zastosowania produktu (nie ograniczając się do następujących):
1.Płyty PCB spawalnicze;
2.Formowanie i kapsułowanie przewodów po spawaniu;
3. Można dołączyć terminal przenośny tej płyty PCB;
4.Wstrzykiwacze odlewy formy do wstawiania;
5Druty można łączyć bezpośrednio.

Uwaga:
1Magnes używa materiału NdFeB, może utrzymać siłę magnetyczną na zawsze (z wyjątkiem wysokiej temperatury, zerwania, połączenia z tym samym biegunem)

2Magnesy są zakłócenia pola magnetycznego.

3.Może zaprojektować ochronę przed zwarciem

Jak działają złącza magnetyczne?

Obie strony magnetycznie łączą się, gdy są w pobliżu siebie.
Światło z tyłu wtyczki wskazuje, że moc płynie.
Gdy krawędzie zostaną rozdzielone, przepływ energii natychmiast się zatrzyma.
Unikają zwarć, ponieważ złącza odpychają się nawzajem, a jeśli przyciągają, to na izolowanych częściach (ponieważ oba złącza uwalniają ten sam biegun magnetyczny)

Parametry łączników kabli magnetycznych 2Pin:

Kołowe rysunek techniczny łącznika kablu magnetycznego 2Pin

Okrągły rysunek techniczny łącznika magnetycznego 2Pin

Repolecany układ PCB

Zalety złącza magnetycznego:

.Humanizowany projekt automatycznego adsorpcji doświadczenie połączone; Łatwa obsługa
Używa magnetycznego interfejsu, aby łatwiej usunąć urządzenie.
Działa w długim cyklu życia.
Wspiera duży prąd (5A-10A), szybsze ładowanie, krótszy czas pracy
Doskonała odporność na korozję (48H-120H) spełnia trudne warunki
.Znakomita skalowalność interfejsu

Obszary zastosowania produktu to:

.Urządzenia noszone (mądrze zegarki, lokalizator zwierząt domowych, inteligentna bransoletka) ładowanie/kabel
Laptop, tablet PC, PDA, portfel danych;
Sprzęt medyczny, urządzenia bezprzewodowe, sprzęt do łączności danych, telekomunikacjawyposażenie, automatyka i sprzęt przemysłowy;
.Lotnictwo, lotnictwo kosmiczne, komunikacja wojskowa i elektronika wojskowa
.Wyposażenie samochodowe, nawigacyjne, testowe i pomiarowe
