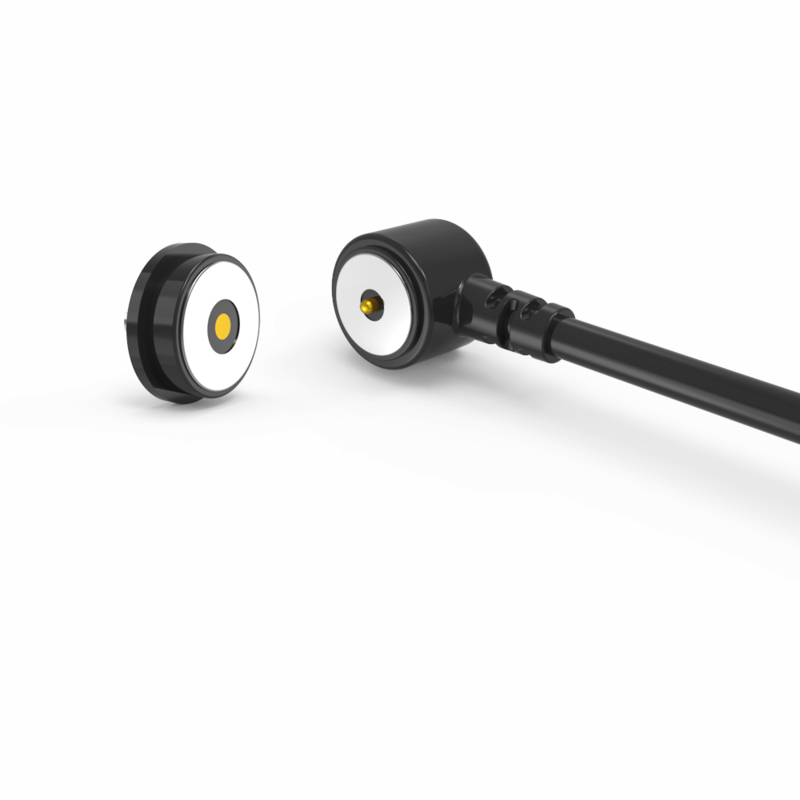

Czarne okrągłe połączenie męskiego i żeńskiego kabla magnetycznego do paska napędowego

Czarne okrągłe połączenie magnetycznego kablu męskiego i żeńskiego do paska aktywującego, połączenie magnetycznego kablu mają zaletę automatycznego adsorpcji, łatwej obsługi.Szpilki pogo mają dobrą przewodność elektryczną, nie łatwo korozować w trudnym środowisku.

UPE to profesjonalny złącze magnetyczne ODM/OEM i złącze kabli magnetycznych, dostarcza rozwiązania do ładowania magnetycznego dla klientów, czas rozwoju jest krótki i niskie koszty formy do dostosowania.

Wewnętrzny profesjonalny zespół projektantów i zaawansowane warsztaty maszynowe.

Zaawansowane automatyczne maszyny, system ściśle sterowania procesem.

Włącza do kabli magnetycznej męskiej:

...materiały:
Pogo Pin: mosiądz ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Oświetlenie: czarny HTN+30%GF/LCP UL94 V-0;
Magnes:NdFeB N52 Ni;
Kabel: czarny OD 3,5*2C ((TC65*0,08),
Żakiet: czarny TPE 90A.
Złącza: czarny TPE 90A..
...mechaniczny:
Siła sprężyny: 70g±20g, przy 1,0 mm pracy buraka.
Światło:1.2 mm.
Żywotność mechaniczna: 10000 cykli min..
...elektryczne:
Napięcie: 12 V.
Prąd: 3A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48 h.

Kobieta z łącznikiem magnetycznym:

Materiały:
PINr:bezłowiowy C6801, pokrywający 5U" Min Au ponad 60~100U" Ni;
Obudowa: czarna HTN+30%GF UL94 V-0;
Skórka: bez ołowiu C6801 Płaty Ni;
Magnes: NdFeB N52
Elektryczne:
napięcie:120,0 V.
Prąd: 3,0A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48h.
... Opis zastosowania produktu (nie ograniczając się do następujących):
1.Płyty PCB spawalnicze;
2.Formowanie i kapsułowanie przewodów po spawaniu;
3. Można dołączyć terminal przenośny tej płyty PCB;
4.Wstrzykiwacze odlewy formy do wstawiania;
5Druty można łączyć bezpośrednio.

Uwaga:
1Magnes używa materiału NdFeB, może utrzymać siłę magnetyczną na zawsze (z wyjątkiem wysokiej temperatury, zerwania, połączenia z tym samym biegunem)

2Magnesy są zakłócenia pola magnetycznego.

3.Może zaprojektować ochronę przed zwarciem

Jak działają złącza magnetyczne?

Obie strony magnetycznie łączą się, gdy są w pobliżu siebie.
Światło z tyłu wtyczki wskazuje, że moc płynie.
Gdy krawędzie zostaną rozdzielone, przepływ energii natychmiast się zatrzyma.
Unikają zwarć, ponieważ złącza odpychają się nawzajem, a jeśli przyciągają, to na izolowanych częściach (ponieważ oba złącza uwalniają ten sam biegun magnetyczny)

Parametry łączników kabli magnetycznych 2Pin:

Kołowe rysunek techniczny łącznika kablu magnetycznego 2Pin

Okrągły rysunek techniczny łącznika magnetycznego 2Pin

Repolecany układ PCB

Zalety złącza magnetycznego:

1Bezproblemowe doświadczenie użytkownika

.Automatyczna adsorpcja: Łatwo się łączy za pomocą prostego działania "snap" bez konieczności precyzyjnego ustawienia.

.Bezpieczeństwo przeciwpadnięcia: Oddziela się czysto pod napięciem (np. w przypadku potknięcia się o kabel), chroniąc urządzenia przed uszkodzeniem.

2Wyjątkowa trwałość

.Wysoka żywotność cyklu: przeznaczona do 100 000 ̇ 200 000 cykli łączenia/odłączenia ̇ znacznie przekraczających standardową łączników.

.Wytrzymała konstrukcja: Wzmocniona konstrukcja jest odporna na stres fizyczny i częste używanie.

3Odporność środowiskowa

.IPX8 wodoodporność: przyłącze po stronie urządzenia jest odporne na zanurzenie (idealne dla urządzeń noszonych, sprzętu medycznego, urządzeń zewnętrznych).

.Odporność na pył: Zaprojektowana ścieka zapobiega wnikaniu cząstek.

4Wysokiej mocy

.Wsparcie szybkiego ładowania: obsługuje prądy 5A10A, umożliwiając szybkie ładowanie urządzeń wymagających dużej ilości energii.

.Niski opór: zoptymalizowany do efektywnej transmisji dużego prądu z minimalną stratą energii.

5Elastyczność projektowania

.Dostosowalna estetyka: kształt, kolor i marka dostosowane do urządzeń hostingowych (np. urządzeń noszonych, gadżetów IoT).

.Dostosowanie do czynnika kształtu: może być zaprojektowane do ultracienkiego profilu lub specjalistycznych obudow.

6Zwiększone bezpieczeństwo

.Wbudowana ochrona przed przypadkowymi zwarciami podczas podłączenia/niewłaściwego ustawienia.

.Bezbłędna polarność: konstrukcja fizyczna zapobiega nieprawidłowemu wstawianiu (ochrona odwrotnej polarności).

7.Zaawansowana zdolność sygnalizacyjna

.Wysokiej prędkości transmisji danych: obsługuje USB 2.0, HDMI 1.3, sygnały audio/wideo, które zastępują tradycyjne porty bez uszczerbku dla funkcji.

.Integralność sygnału: utrzymuje stabilną transmisję wideo/audio nawet przy częstych odłączaniach.

Obszary zastosowania produktu to:

.Urządzenia noszone (mądrze zegarki, lokalizator zwierząt domowych, inteligentna bransoletka) ładowanie/kabel
Laptop, tablet PC, PDA, portfel danych;
Sprzęt medyczny, urządzenia bezprzewodowe, sprzęt do łączności danych, telekomunikacjawyposażenie, automatyka i sprzęt przemysłowy;
.Lotnictwo, lotnictwo kosmiczne, komunikacja wojskowa i elektronika wojskowa
.Wyposażenie samochodowe, nawigacyjne, testowe i pomiarowe

Nasze zalety
Zastosowane rozwiązania. Nasz zespół inżynierów specjalizuje się w łącznikach POGO PIN, łącznikach do ładowania magnetycznego i przemysłowych łącznikach wodoodpornych.oferowanie szybkiego wsparcia projektowego i krótkich cykli rozwoju
Szybkie tworzenie prototypów - szybkie przetwarzanie próbek w celu spełnienia pilnych wymagań
Stabilna jakość i niezawodność
Kosztowo efektywna i doskonała usługa - rozwiązania o wysokiej wartości dostosowane do potrzeb klientów.
Jesteśmy zobowiązani do dostarczania bezpiecznych, godnych zaufania i wysokiej jakości produktów, które przekraczają oczekiwania klientów.

Jakość, uczciwość i doskonała obsługa to podstawowe zasady, które nieustannie podtrzymujemy.

Jak zamówić złącza do kabli magnetycznych w UPE

Krok 1: Wyjaśnij swoje wymagania
Podaj następujące kluczowe szczegóły:

✅Rodzaj złącza: np. tylko do ładowania, dane + zasilanie (USB-C/HDMI), Pogo Pin, hybrydowy

✅Ilość: szacunkowa roczna wielkość (np. 50 000 jednostek/rok)

✅Potrzeby dostosowania:
kształt/rozmiar (np. okrągły Ø5 mm, pod kątem prostym)
.Należyty prąd (np. szybkie ładowanie 8A)

.Kwalifikacja IP (np. wodoodporność IPX8)

Typ sygnału (np. USB 2.0 + zasilanie 12 V)
Estetyczne (kolor, oznakowanie, wykończenie powierzchni)

✅Specyfikacje techniczne: napięcie robocze, cykle parzenia, zakres temperatury roboczej

Krok 2: Ocenę i umowę
UPE zapewnia:
.Ceny jednostkowe (redukcje objętościowe dla zamówień 5K+)
Czas realizacji (prototyp + produkcja seryjna)
Warunki płatności (np. 50% zaliczki, 50% przed wysyłką)

Zakończenie: MOQ, harmonogram dostawy, opakowanie

Krok 3: Potwierdzenie zamówienia i zapłata
Podpisz PO lub formalną umowę o zamówieniu

Bezpieczne płatności:
.Transfer bankowy (SWIFT/TT)
.PayPal
.Letter of Credit (w przypadku zamówień masowych)

Krok 4: Produkcja i wysyłka
✅Prototypy: 5-7 dni (zatwierdzenie próby przed masową produkcją)

✅Produkcja masowa: 15-20 dni (w elastycznym zakresie)

Wysyłka:
.EXW
Logistyka identyfikowalna (DHL, FedEx, przewozy morskie)

Krok 5: Zapewnienie jakości
✅Przed wysyłką: UPE dostarcza sprawozdania QC (testy IP, kontrole ciągłości)

✅Po dostarczeniu: Kontrola:
Dokładność wymiarowa
.Wykonanie sygnału/moc
- Skończ konsekwencję.

Termin płatności:

50% depozytu (zapłacone z góry): pokrywa koszty produkcji (materiały, siła robocza).

50% saldo (płacone przed wysyłką): zapewnia kontrolę jakości i zaangażowanie obu stron.

Sposób płatności:

T/T (przelew bankowy),PayPal,OCBC Bank

Zalecenie:

Użyj PayPal dla próbek (bezpieczniejsze).

Użyj T/T w przypadku zamówień hurtowych (niższe opłaty).

Transport morski

Wszelkie pytania proszę wysłać naUnion@upetech.net
