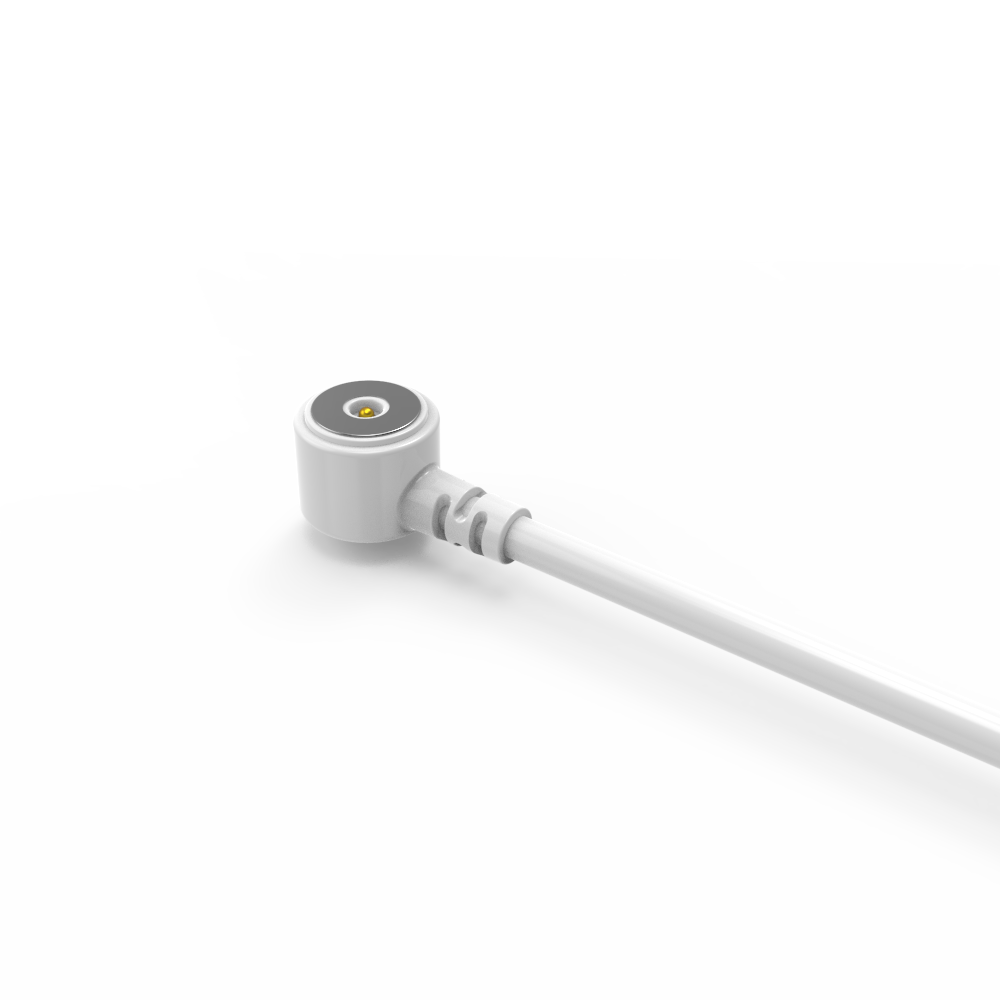

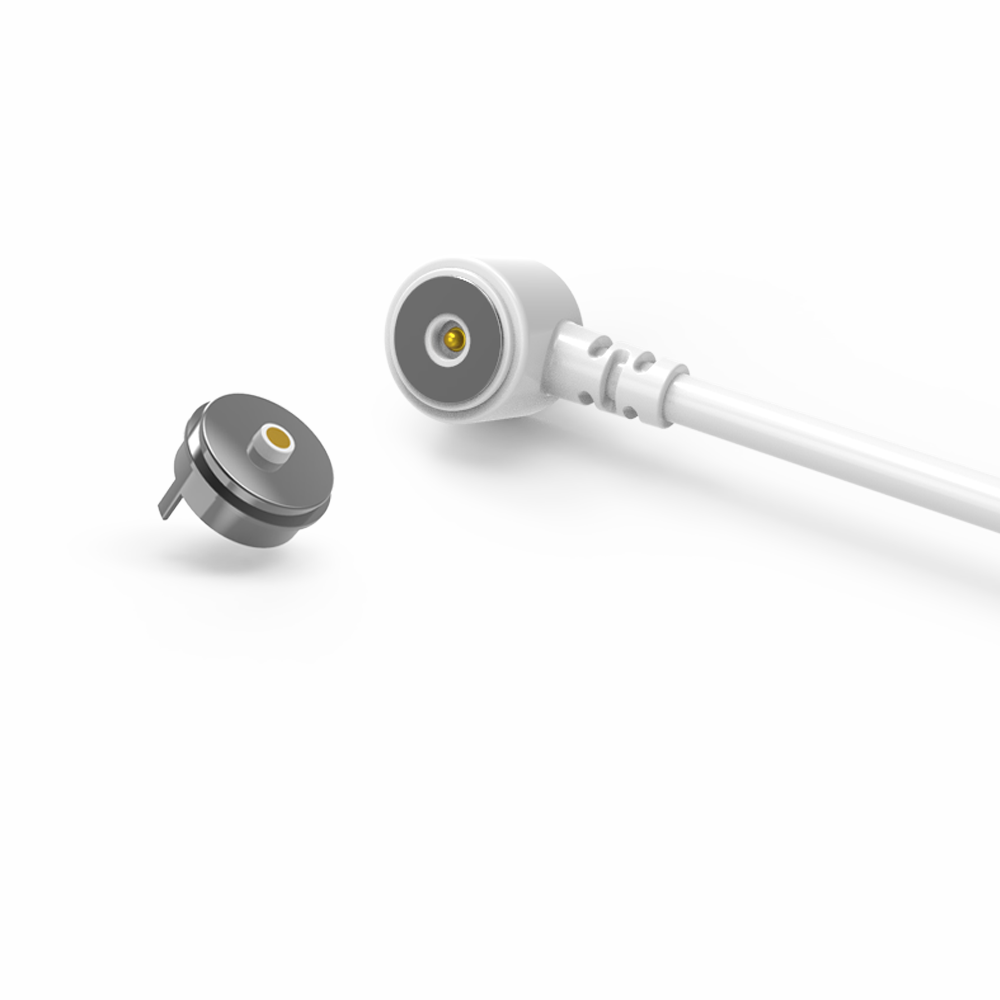

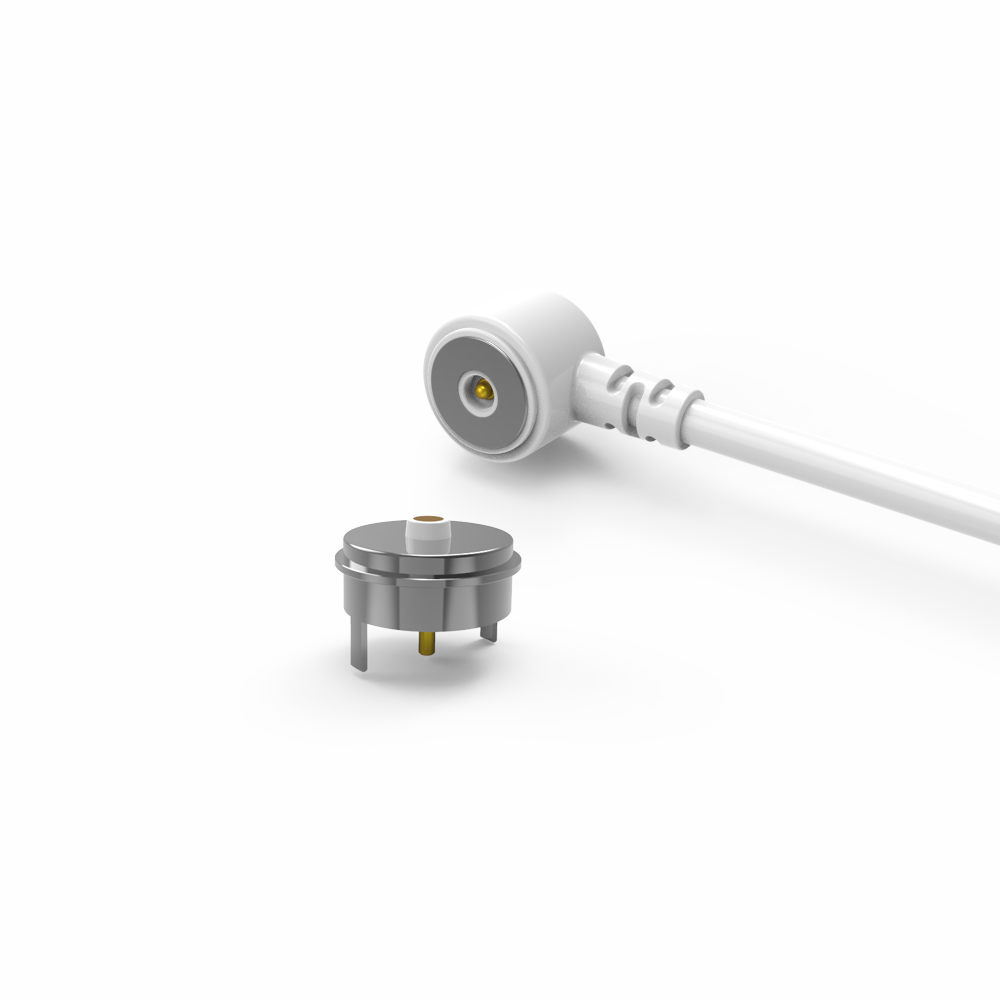

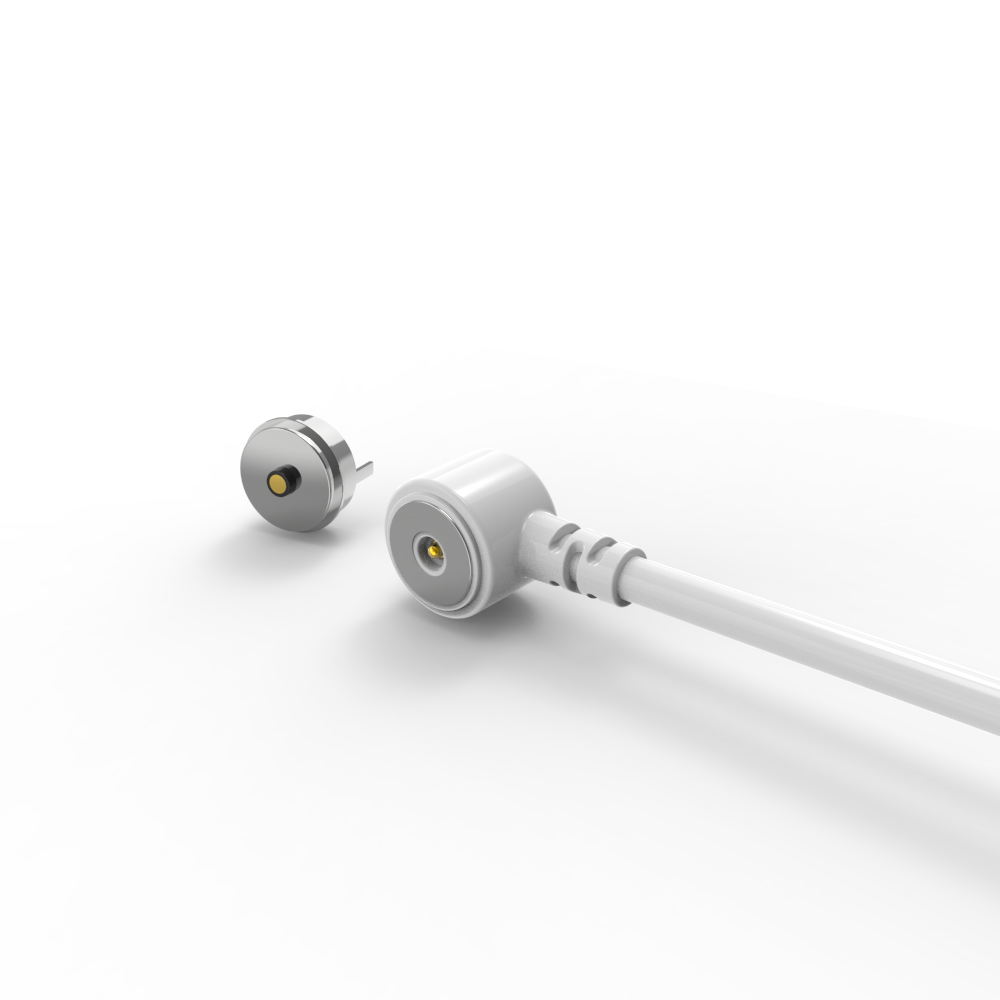

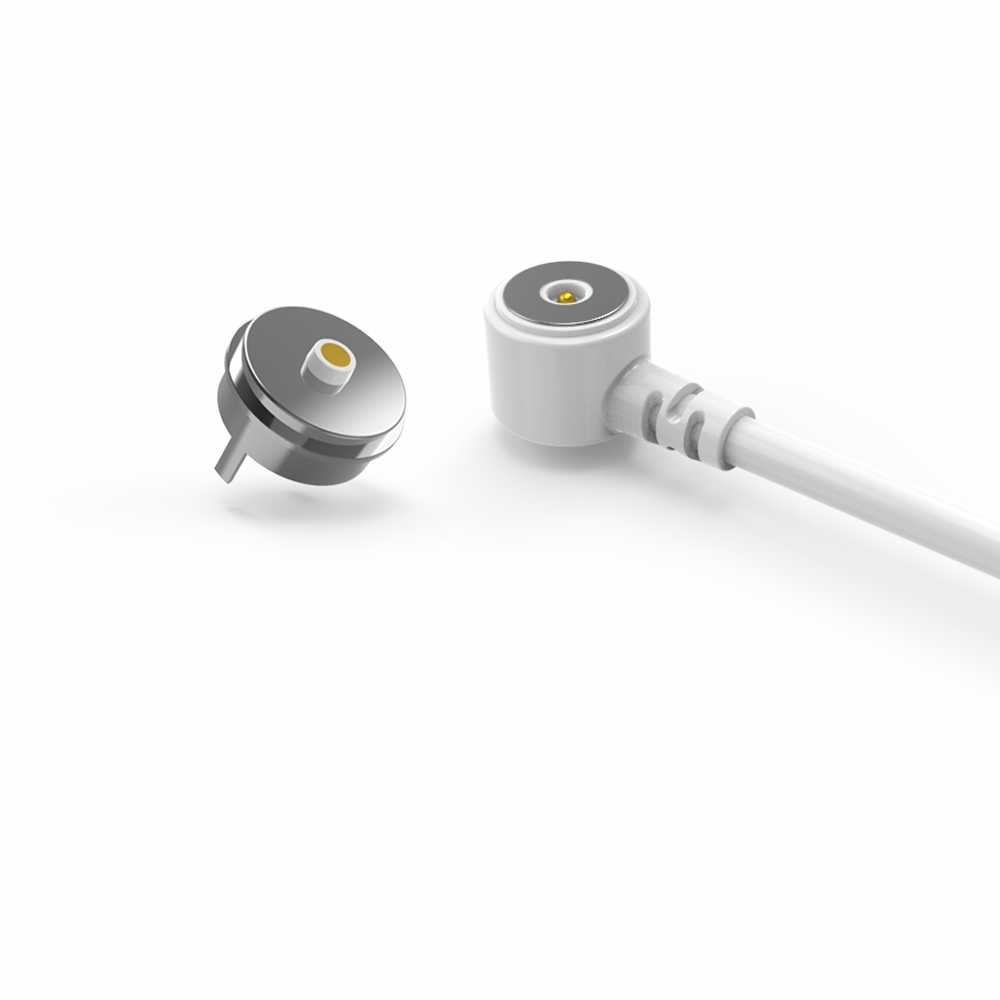

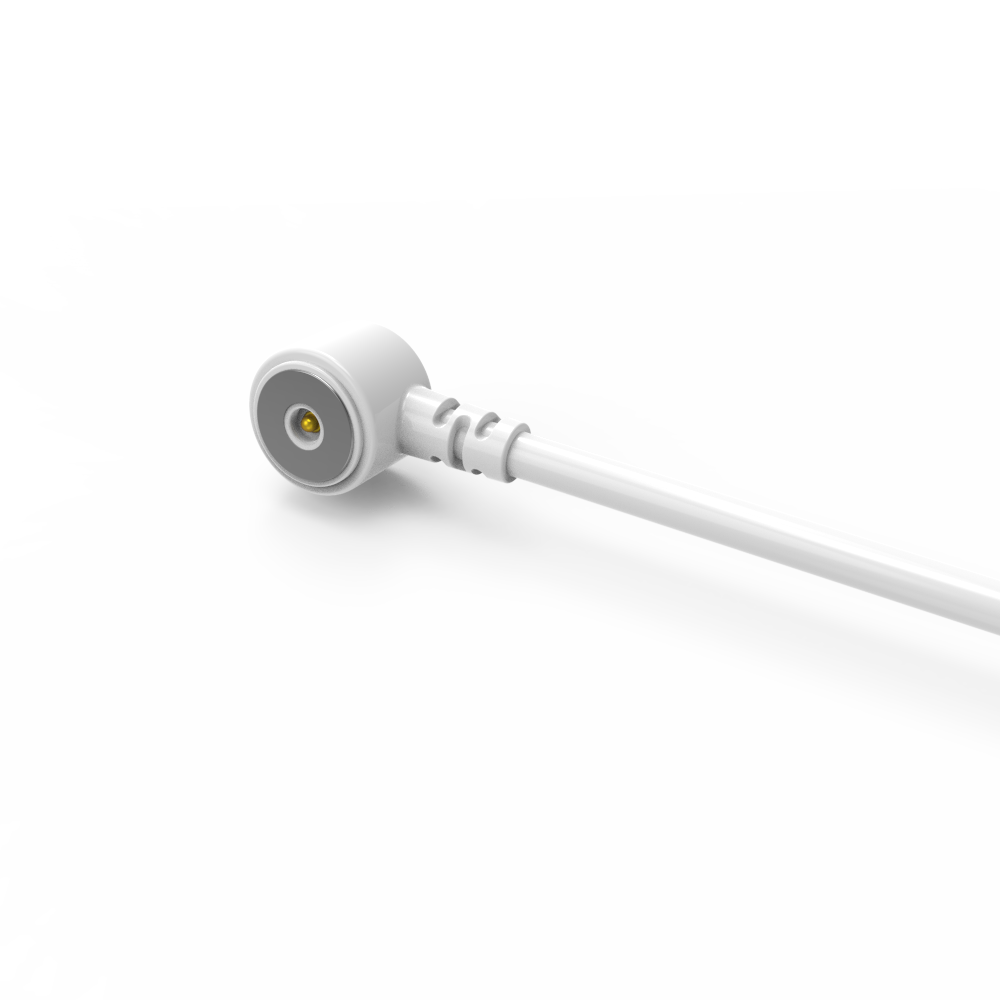

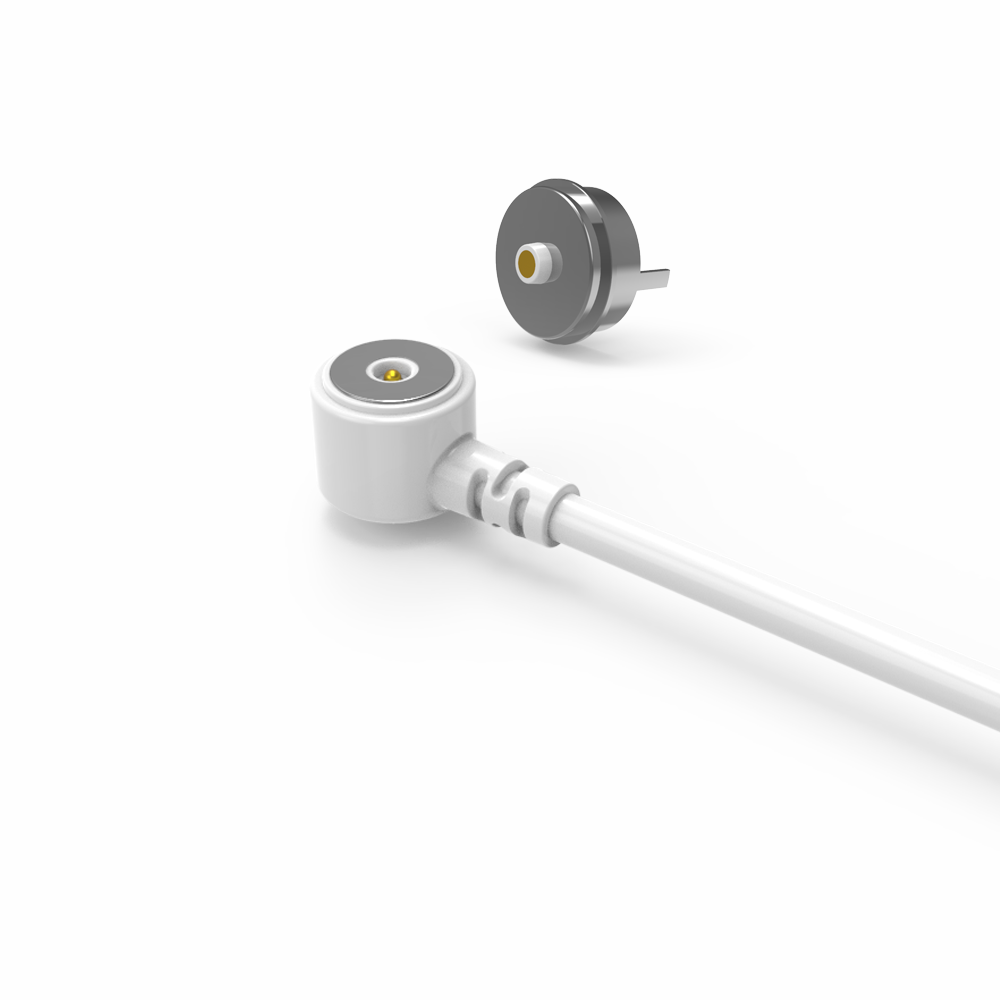

Białe męskie i żeńskie magnetyczne złącze kablowe pogo pin do taśm LED

Biały, męski i żeński, magnetyczny złącze kablowe dla taśm LED.

UPE: Profesjonalny producent wysokiej wydajności złączy magnetycznych i złączy kabli magnetycznych

UPE specjalizuje się w projektowaniu i produkcji najwyższej klasy złączy magnetycznych i złączy do kabli do ładowania magnetycznego.

Wyjątkowa trwałość:Wysokie wartości cyklu życia dla długotrwałej wydajności.

Zwiększone bezpieczeństwo:Wbudowana ochrona przed zwarciem.

. Silny i bezpieczny magnetyzm:Zapewnia niezawodne połączenie, które bezpiecznie odłącza się w razie potrzeby.

Zaangażowanie w innowacje:Ciągle koncentrujemy się na opracowywaniu zaawansowanych, wydajnych rozwiązań łącznikowych.

Uwaga:
1Magnes używa materiału NdFeB, może utrzymać siłę magnetyczną na zawsze (z wyjątkiem wysokiej temperatury, zerwania, połączenia z tym samym biegunem)

2Magnesy są zakłócenia pola magnetycznego.

Włącza do kabli magnetycznej męskiej:

...materiały:
Pogo Pin: mosiądz ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Wymagania w zakresie bezpieczeństwa:
Magnes:NdFeB N52 Ni;
Kabel:BiałyOD 3,5*2C ((TC65*0,08),
Włókno:BiałyTPE 90A.
Włókno łącznika: biały TPE 90A..
...mechaniczny:
Siła sprężyny: 70g±20g, przy 1,0 mm pracy buraka.
Cała buraka: 1,2 mm.
Żywotność mechaniczna: 10000 cykli min..
...elektryczne:
Napięcie: 12 V.
Prąd: 3A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48 h.

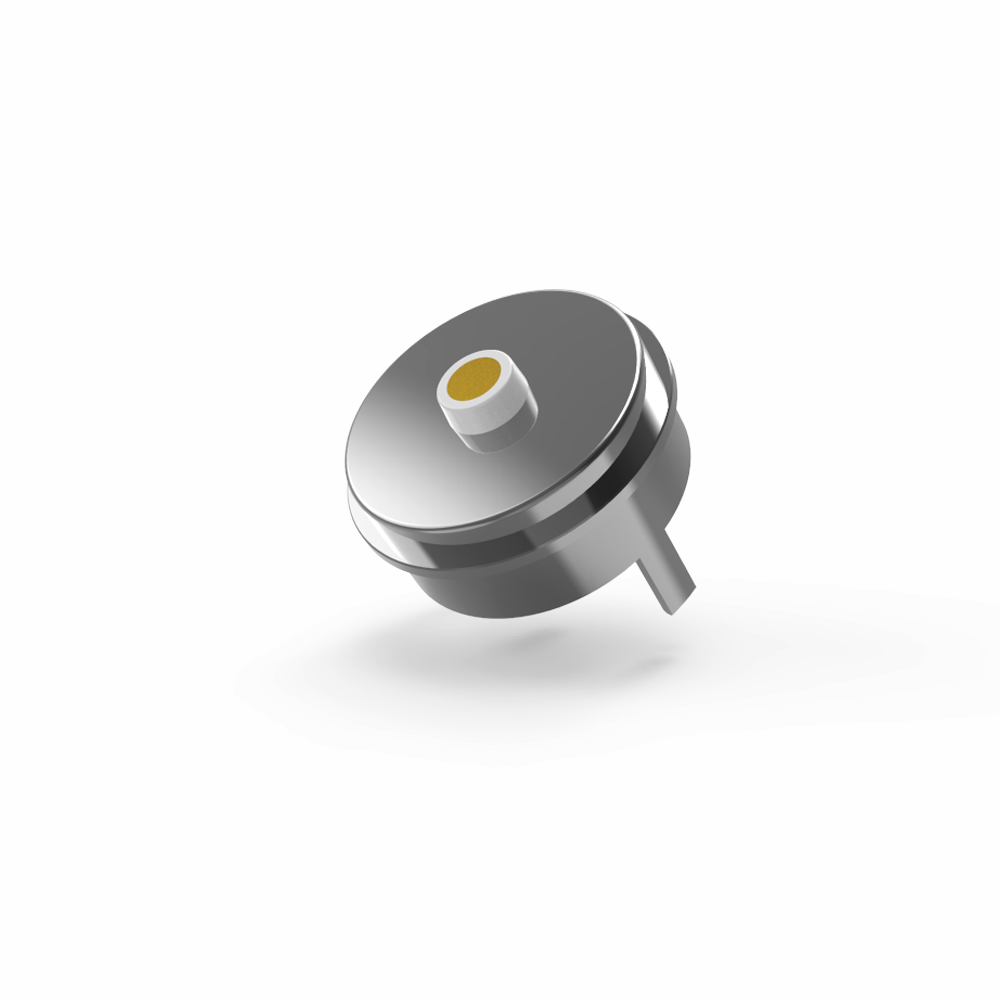

Kobieta z łącznikiem magnetycznym:

Materiały:
PINr:bezłowiowy C6801, pokrywający 5U" Min Au ponad 60~100U" Ni;
Wymagania w zakresie bezpieczeństwa:
Skórka: bez ołowiu C6801 Płaty Ni;
Magnes: NdFeB N52
Elektryczne:
napięcie:120,0 V.
Prąd: 5,0A.
Odporność kontaktowa: 50mΩMax (PIN).
100% otwarty i krótki test.
...produkt zgodny z ROHS lub REACH.
...Próba rozpylania soli: 48h.
... Opis zastosowania produktu (nie ograniczając się do następujących):
1.Płyty PCB spawalnicze;
2.Formowanie i kapsułowanie przewodów po spawaniu;
3. Można dołączyć terminal przenośny tej płyty PCB;
4.Wstrzykiwacze odlewy formy do wstawiania;
5Druty można łączyć bezpośrednio.

Parametry łączników kabli magnetycznych 2Pin:

Kołowe rysunek techniczny łącznika kablu magnetycznego 2Pin

Okrągły rysunek techniczny łącznika magnetycznego 2Pin

Repolecany układ PCB

Zalety złącza magnetycznego:

● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;

●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;

●Żywotność: do 100 000-200 000 cykli;

●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);

●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;

●Wykorzystanie urządzeń do rozgrzewki i rozgrzewki

●konstrukcja konstrukcji produktu przeciwskrótów i niezawodność;

●Realizacja transmisji sygnału wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i audio USB2.0 HDMI 1.3

●Oszczędzające przestrzeń łączniki kobiece i adaptery PCB mogą uzyskać połączenia typu pogo i SMT DIP

●Doskonała odporność na korozję (48H-120H) spełnia wymagania dotyczące stosowania w trudnych warunkach

●Doskonałe rozszerzalne interfejsy, które mogą wdrażać (Sygnał zasilania, Audio wideo, Jack itp.)

●Czas rozwoju jest krótki, koszt produkcji formy jest niski i nadaje się do dostosowywania

Zastosowanie produktów:

1.Przemysł lotniczy, urządzenia medyczne, elektronika pokładowa samochodowa, małe urządzenia gospodarstwa domowego, zautomatyzowane urządzenia przemysłowe, urządzenia komunikacji danych, urządzenia inspekcyjne przemysłowe,urządzenia bezprzewodowe, inteligentne pojazdy na torze
2: Urządzenia wirtualnej rzeczywistości (VR), urządzenia bezzałogowych pojazdów powietrznych, urządzenia inteligentnych robotów
3: Inteligentne urządzenia do noszenia, inteligentne urządzenia do pozycjonowania (mądrze zegarki dla dzieci, inteligentne bransoletki, mobilne telefony, słuchawki Bluetooth itp.)
4: inteligentne urządzenia domowe, inteligentne urządzenia końcowe przenośne, inteligentne urządzenia sanitarne, inteligentne sprzęt sportowy na świeżym powietrzu, inteligentne urządzenia fizjoterapeutyczne i kosmetyczne
5: Elektronika użytkowa, małe urządzenia gospodarstwa domowego (drukarki, smartfony, komputery, aparaty fotograficzne, urządzenia audiowizualne, PDA)

Dlaczego wybrałeś nas?

1Zespół badawczo-rozwojowy niezależne możliwości projektowania i rozwoju, można dostosować z rozwojem produktu; masz tylko ID, zrobimy lewy dla Ciebie, darmowy rozwój, czas badawczo-rozwojowy 3-5 dni roboczych.

2.Produkty z wieloprogramowym wyborem, okrągłe, kwadratowe, prostokątne, ukształtowane połączenie z elastycznym wykorzystaniem drogi w celu uzyskania pięknego wyglądu, oszczędności miejsca, łatwego wtykania,siła magnetyczna może osiągnąć od 1N do 30N.

3.Sposób podłączenia:magnet do magnesu,magnet do stopów,magnet do blach żelaznych itp. Aby spełnić różne struktury i zastosowania, uniknąć zakłóceń pola magnetycznego, użyć magnesów NdFeB,To może utrzymać siłę magnetyczną na zawsze..

Jak zamówić łącznik kablu magnetycznego

Krok 1: Wyjaśnij swoje wymagania
Podaj następujące kluczowe szczegóły:

✅Rodzaj złącza: np. tylko do ładowania, dane + zasilanie (USB-C/HDMI), Pogo Pin, hybrydowy

✅Ilość: szacunkowa roczna wielkość (np. 50 000 jednostek/rok)

✅Potrzeby dostosowania:
kształt/rozmiar (np. okrągły Ø5 mm, pod kątem prostym)
.Należyty prąd (np. szybkie ładowanie 8A)

.Kwalifikacja IP (np. wodoodporność IPX8)

Typ sygnału (np. USB 2.0 + zasilanie 12 V)
Estetyczne (kolor, oznakowanie, wykończenie powierzchni)

✅Specyfikacje techniczne: napięcie robocze, cykle parzenia, zakres temperatury roboczej

Krok 2: Ocenę i umowę
UPE zapewnia:
.Ceny jednostkowe (redukcje objętościowe dla zamówień 5K+)
Czas realizacji (prototyp + produkcja seryjna)
Warunki płatności (np. 50% zaliczki, 50% przed wysyłką)

Zakończenie: MOQ, harmonogram dostawy, opakowanie

Krok 3: Potwierdzenie zamówienia i zapłata
Podpisz PO lub formalną umowę o zamówieniu

Bezpieczne płatności:
.Transfer bankowy (SWIFT/TT)
.PayPal
.Letter of Credit (w przypadku zamówień masowych)

Krok 4: Produkcja i wysyłka
✅Prototypy: 5-7 dni (zatwierdzenie próby przed masową produkcją)

✅Produkcja masowa: 15-20 dni (w elastycznym zakresie)

Wysyłka:
.EXW
Logistyka identyfikowalna (DHL, FedEx, przewozy morskie)

Krok 5: Zapewnienie jakości
✅Przed wysyłką: UPE dostarcza sprawozdania QC (testy IP, kontrole ciągłości)

✅Po dostarczeniu: Kontrola:
Dokładność wymiarowa
.Wykonanie sygnału/moc
- Skończ konsekwencję.
