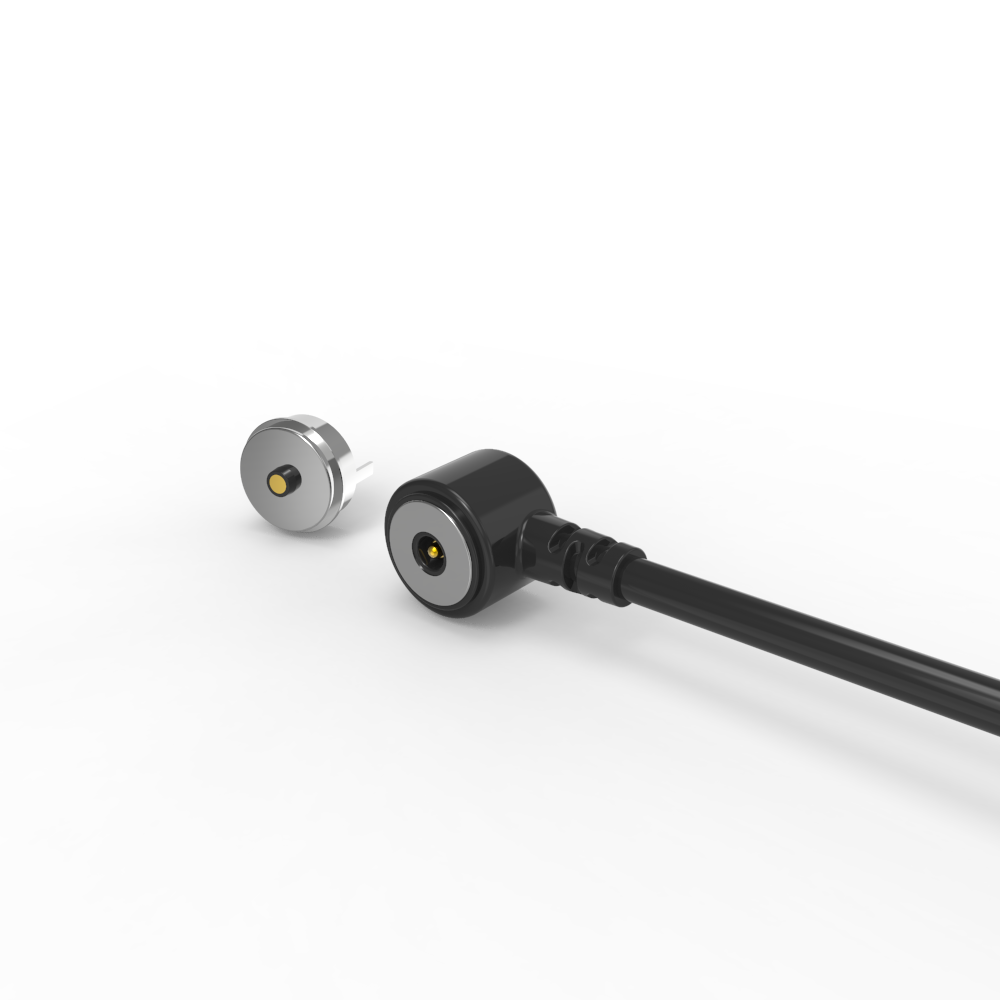

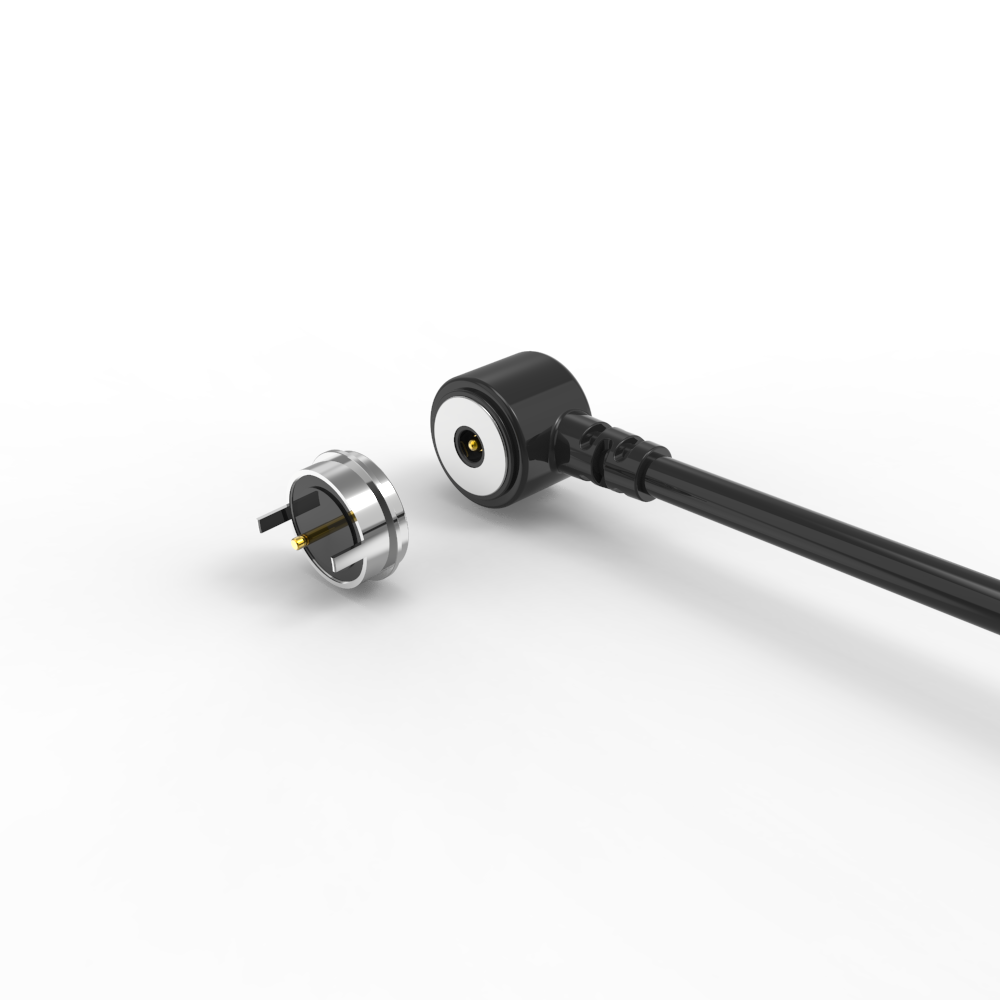

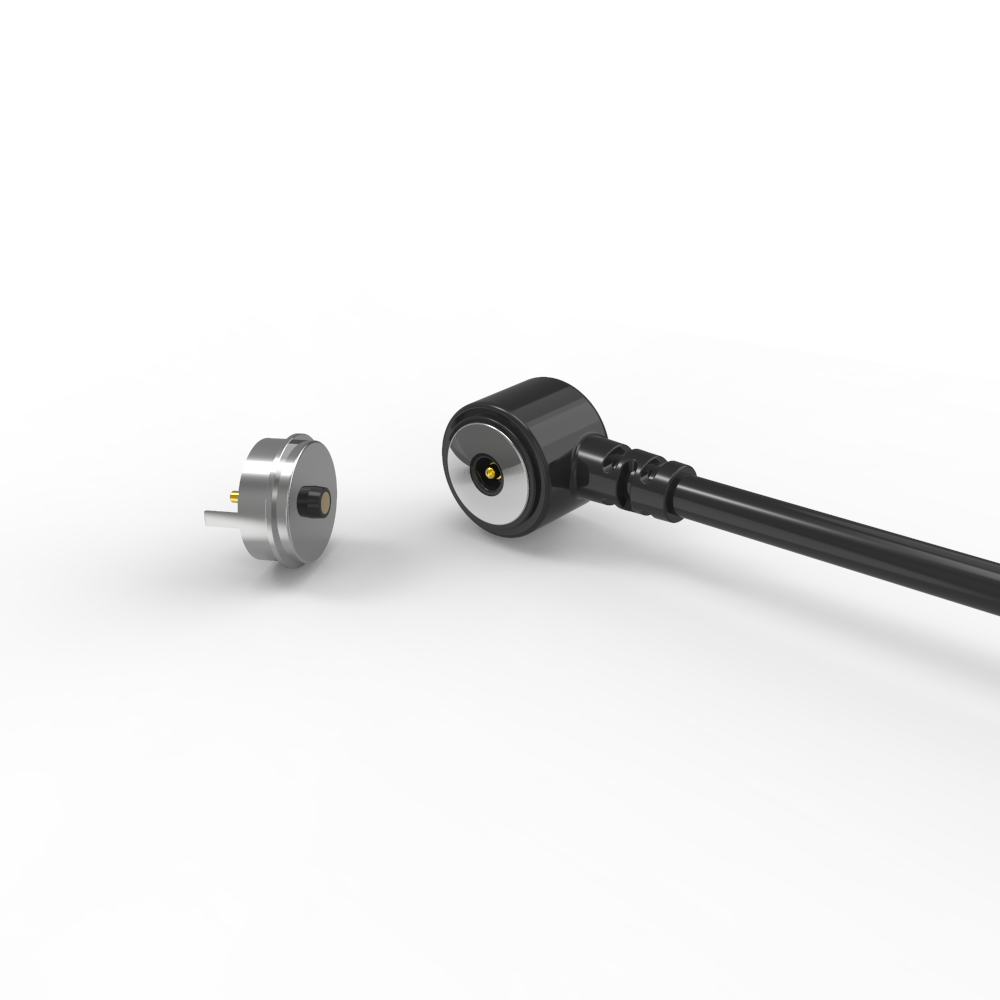

Okrągłe męskie i żeńskie magnetyczne złącze kabla ładującego do termicznego pojemnika na lunch

Okrągły męski i żeński  magnetyczny złącze kabla ładującego do termicznego pojemnika na lunch, magnetyczny pin pogo ma zaletę automatycznego adsorpcji, łatwy w obsłudze. Pin pogo ma dobrą przewodność elektryczną, nie koroduje łatwo w trudnych warunkach.

Union Precision Electronic Co.,Ltd (UPE)  zobowiązuje się do wysokiej klasy Pogo Pin, złączy Pogo Pin, złącza magnetycznego oraz projektowania, rozwoju, produkcji i sprzedaży produktów wspierających jako firma high-tech.

Przestrzegamy ciągłych innowacji technologicznych i wysokiej jakości produktów jako rdzenia rozwoju firmy, profesjonalny i doświadczony zespół techniczny ma ponad 15 lat doświadczenia w branży złączy. UPE ma wieloletnie doświadczenie w rozwoju i produkcji produktów. UPE zapewnia jakość produktu podczas projektowania, rozwoju i produkcji produktu. Jednocześnie może również zapewnić klientom wsparcie techniczne, takie jak synchroniczny rozwój.

Produkty są zgodne z normami ochrony środowiska UE ROHS, REACH, HF.

Zasięg globalny:Produkty UPE cieszą się zaufaniem na całym świecie, ze szczególnym uwzględnieniem eksportu na rynki rozwinięte, w tym:

.Europa

.Stany Zjednoczone i Kanada

.Australia

.Regiony rozwinięte w Azji

W istocie:UPE dostarcza kompleksową gamę niezawodnych, bezpiecznych i innowacyjnych rozwiązań w zakresie złączy magnetycznych, aby sprostać wymagającym wymaganiom globalnych klientów na rynkach zaawansowanych.

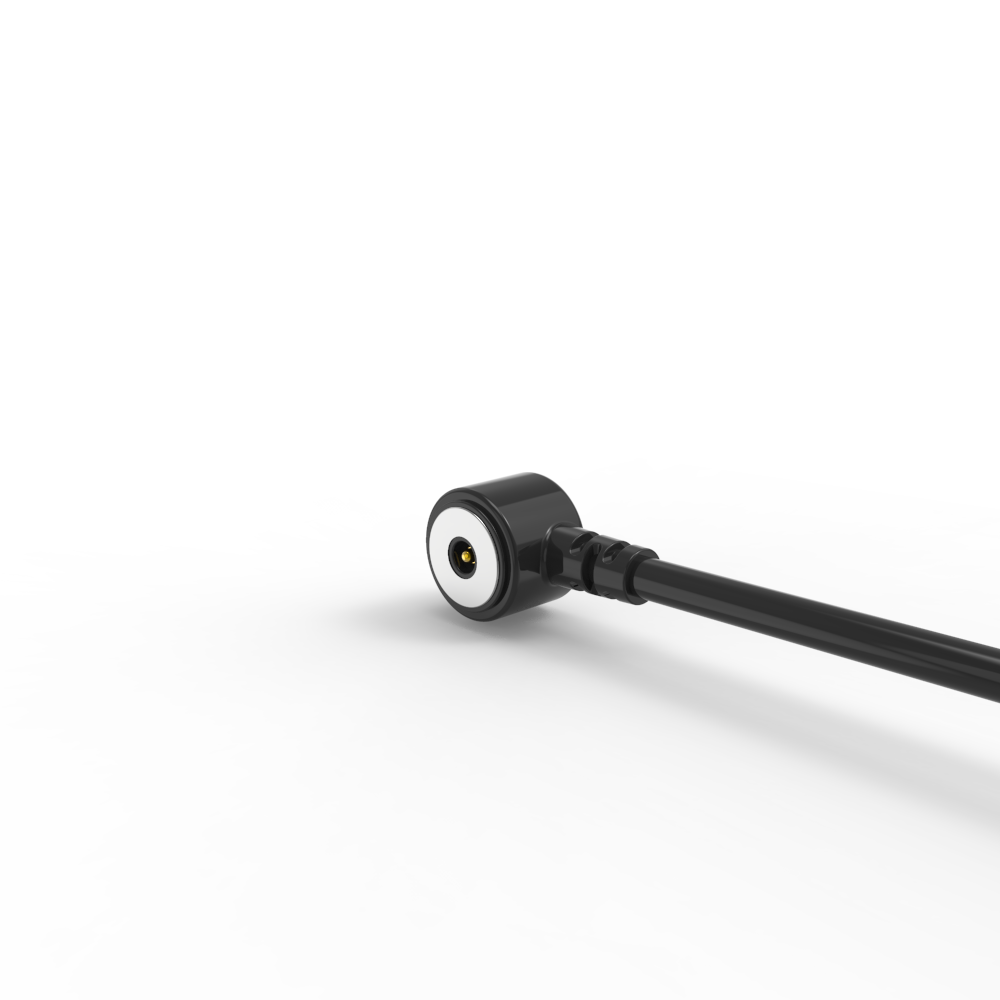

Męskie magnetyczne złącze kablowe:

...Materiały:
Pin Pogo: Mosiądz (tłok i lufa, poszycie 5U" Min Au na 60~100U"Ni);
Obudowa: czarny HTN+30%GF UL94 V-0;
Magnes: NdFeB N52, poszycie Ni;
Kabel: czarny OD 3,5*2C(TC65*0,08),
Osłona przewodu: czarny TPE 90A .
Osłona złącza: czarny TPE 90A..
...Mechaniczne:
Siła sprężyny: 70g±20g, przy skoku roboczym 1,0 mm.
Pełny skok: 1,2 mm.
Żywotność mechaniczna: 10000 cykli Min..
...Elektryczne:
Napięcie: 12 V.
Prąd: 3A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48 H.

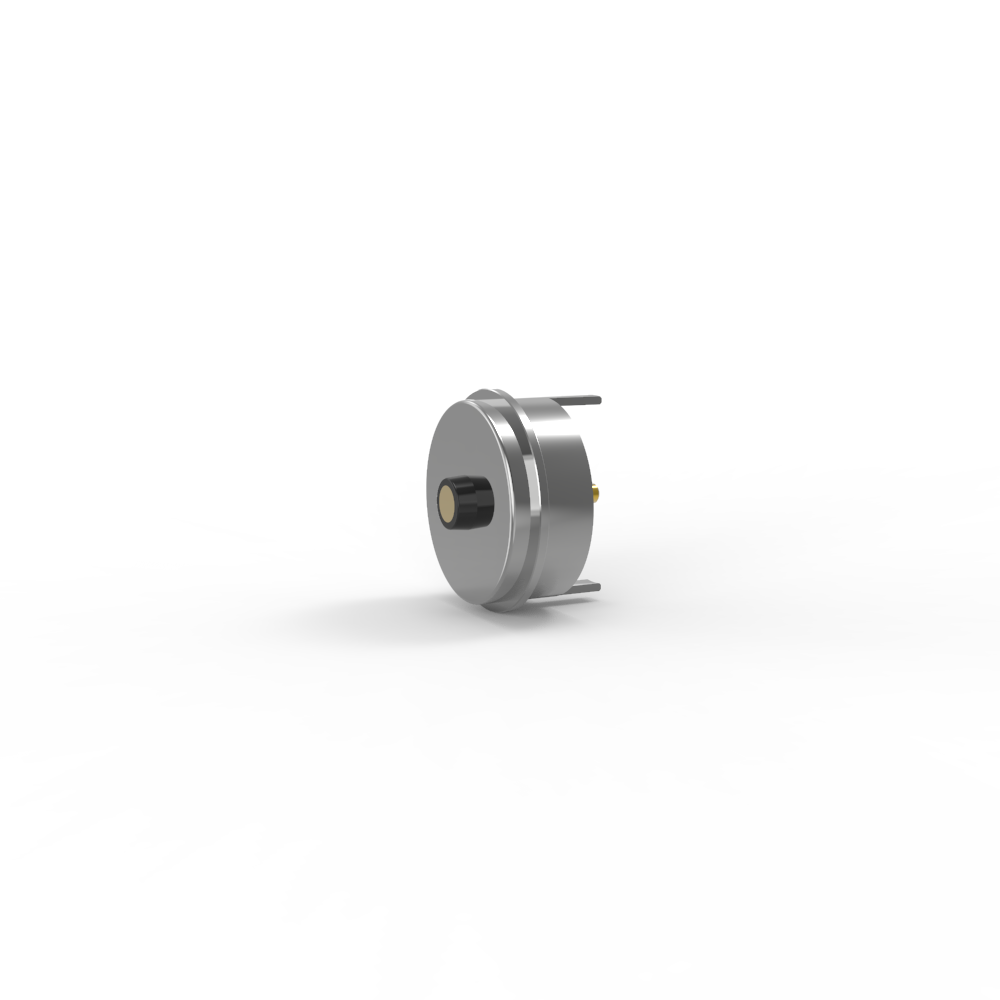

Żeńskie złącze magnetyczne:

..Materiały:
PINr: Bezołowiowy C6801, poszycie 5U" Min Au na 60~100U"Ni;
Obudowa: Czarny HTN+30%GF UL94 V-0 ;
Powłoka: Bezołowiowy C6801, poszycie Ni;
Magnes: NdFeB N52, poszycie Ni
....Elektryczne:
Napięcie: 12,0 V.
Prąd: 5,0A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
… Opis zastosowania produktu (nie ogranicza się do poniższego):
1. Spawanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po spawaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy osadzalnej;
5. Przewody można łączyć bezpośrednio.

 Uwaga:
1. Magnes wykorzystuje materiał NdFeB, może zachować siłę magnetyczną na zawsze (z wyjątkiem wysokiej temperatury, uszkodzenia, połączenia tego samego bieguna)

2. Magnes istnieje zakłócenia pola magnetycznego

3. Można zaprojektować zabezpieczenie przed zwarciem

Jak działają złącza magnetyczne?

.Obie strony łączą się magnetycznie, gdy zostaną umieszczone blisko siebie
.Światło z tyłu wtyczki wskazuje, że przepływa prąd
.Gdy strony zostaną pociągnięte od siebie, przepływ prądu natychmiast się zatrzymuje
.Unikają zwarć, ponieważ złącza odpychają się od siebie, a jeśli się przyciągają, to na izolowanych częściach (ponieważ oba złącza uwalniają ten sam biegun magnetyczny)

Parametr okrągłych 2-pinowych magnetycznych złączy kablowych:

Rysunek techniczny okrągłego 2-pinowego męskiego magnetycznego złącza kablowego

Rysunek techniczny okrągłego 2-pinowego żeńskiego złącza magnetycznego

Zalecane rozmieszczenie pcb

Zalety złącza magnetycznego:

1. Bezproblemowa obsługa

4. Automatyka przemysłowa i sterowanie:.Bezpieczeństwo przed upadkiem: Odłącza się czysto pod napięciem (np. potknięcie się o kabel), chroniąc urządzenia przed uszkodzeniem.

4. Automatyka przemysłowa i sterowanie:.Wysoka żywotność cyklu: Oceniona na 100 000–200 000 cykli podłączania/odłączania – znacznie przekraczająca standardowe złącza.

.Solidna konstrukcja: Wzmocniona konstrukcja odporna na naprężenia fizyczne i częste użytkowanie.

4. Automatyka przemysłowa i sterowanie:.Wodoodporność IPX8: Port po stronie urządzenia (żeński) wytrzymuje zanurzenie (idealny do urządzeń do noszenia, sprzętu medycznego, urządzeń zewnętrznych).

4. Automatyka przemysłowa i sterowanie:4. Wysokowydajna dostawa energii

.Obsługa szybkiego ładowania: Obsługuje prądy 5A–10A, umożliwiając szybkie ładowanie urządzeń wymagających dużej mocy.

4. Automatyka przemysłowa i sterowanie:5. Elastyczność projektowania

4. Automatyka przemysłowa i sterowanie:.Adaptacja do formy: Można zaprojektować dla ultra-smukłych profili lub specjalistycznych obudów.

6. Zwiększone bezpieczeństwo

4. Automatyka przemysłowa i sterowanie:.Niezawodna polaryzacja: Konstrukcja fizyczna zapobiega nieprawidłowemu włożeniu (ochrona przed odwrotną polaryzacją).

4. Automatyka przemysłowa i sterowanie:.Duża prędkość danych: Obsługuje USB 2.0, HDMI 1.3, sygnały audio/wideo – zastępując tradycyjne porty bez uszczerbku dla funkcji.

.Integralność sygnału: Utrzymuje stabilną transmisję wideo/audio nawet przy częstych rozłączeniach.

4. Automatyka przemysłowa i sterowanie:1. Elektronika użytkowa i urządzenia przenośne:

4. Automatyka przemysłowa i sterowanie:.Laptopy, tablety

.PDA (Osobiste asystenty cyfrowe)

4. Automatyka przemysłowa i sterowanie:2. Ochrona zdrowia i technologia medyczna:

4. Automatyka przemysłowa i sterowanie:3. Technologie informacyjno-komunikacyjne (ICT):

.Sprzęt do komunikacji danych (routery, przełączniki, modemy, serwery, pamięć sieciowa)

4. Automatyka przemysłowa i sterowanie:.Urządzenia bezprzewodowe (poza urządzeniami do noszenia - hotspoty, bramy IoT, specjalistyczne radia)

4. Automatyka przemysłowa i sterowanie:.Sprzęt automatyki (PLC, HMI, napędy silników, czujniki)

.Sprzęt przemysłowy (robotyka, systemy sterowania, sprzęt testowy i pomiarowy w fabrykach)

5. Lotnictwo, obrona i wojsko:

.Systemy lotnicze (awionika kokpitu, systemy pokładowe)

.Systemy lotnicze (satelity, podzespoły statków kosmicznych)

.Komunikacja wojskowa (radia taktyczne, bezpieczna komunikacja)

.Elektronika wojskowa (radar, systemy EW, systemy naprowadzania, platformy C4ISR)

6. Motoryzacja i transport:

.Samochody (systemy informacyjno-rozrywkowe, zaawansowane systemy wspomagania kierowcy (ADAS), jednostki telematyczne, moduły sterowania nadwoziem)

.Systemy nawigacji samochodowej (jednostki centralne, dedykowane urządzenia GPS)

.Testery i sprzęt pomiarowy dla motoryzacji (narzędzia diagnostyczne, programatory ECU, testery stołowe)
