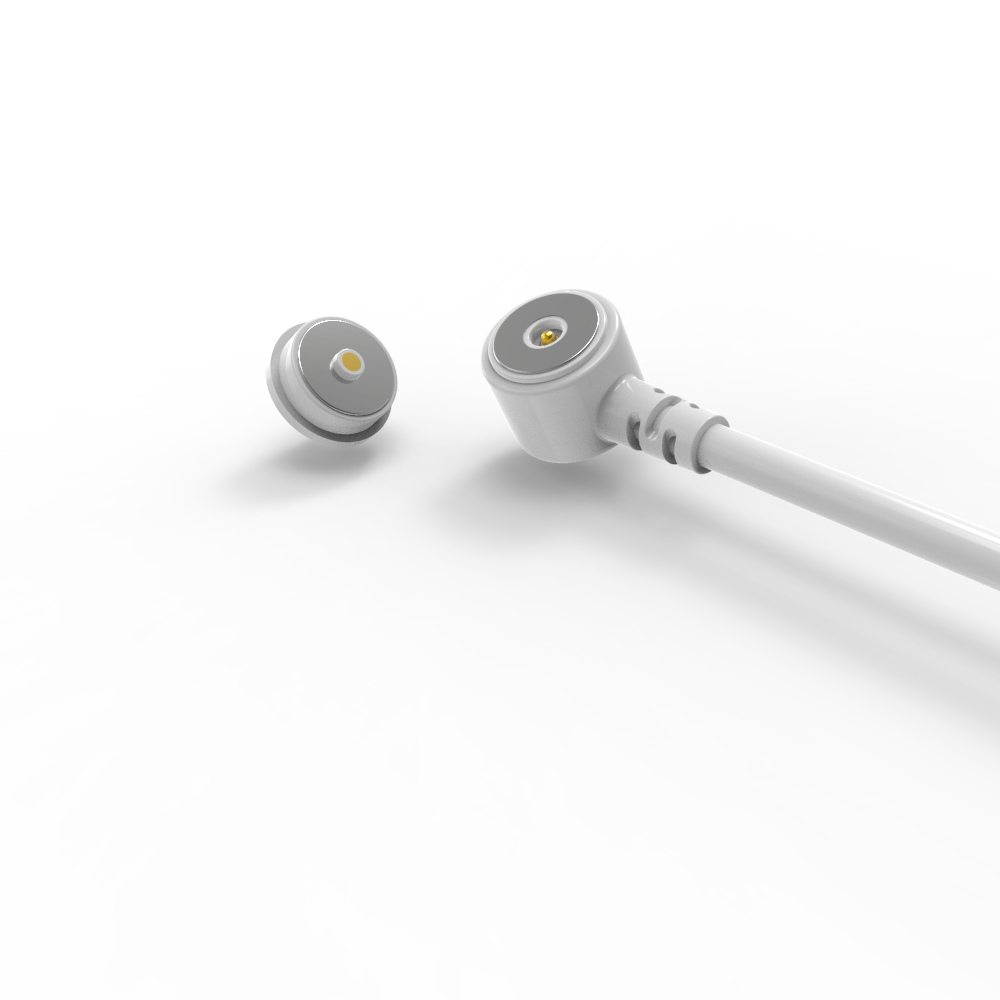

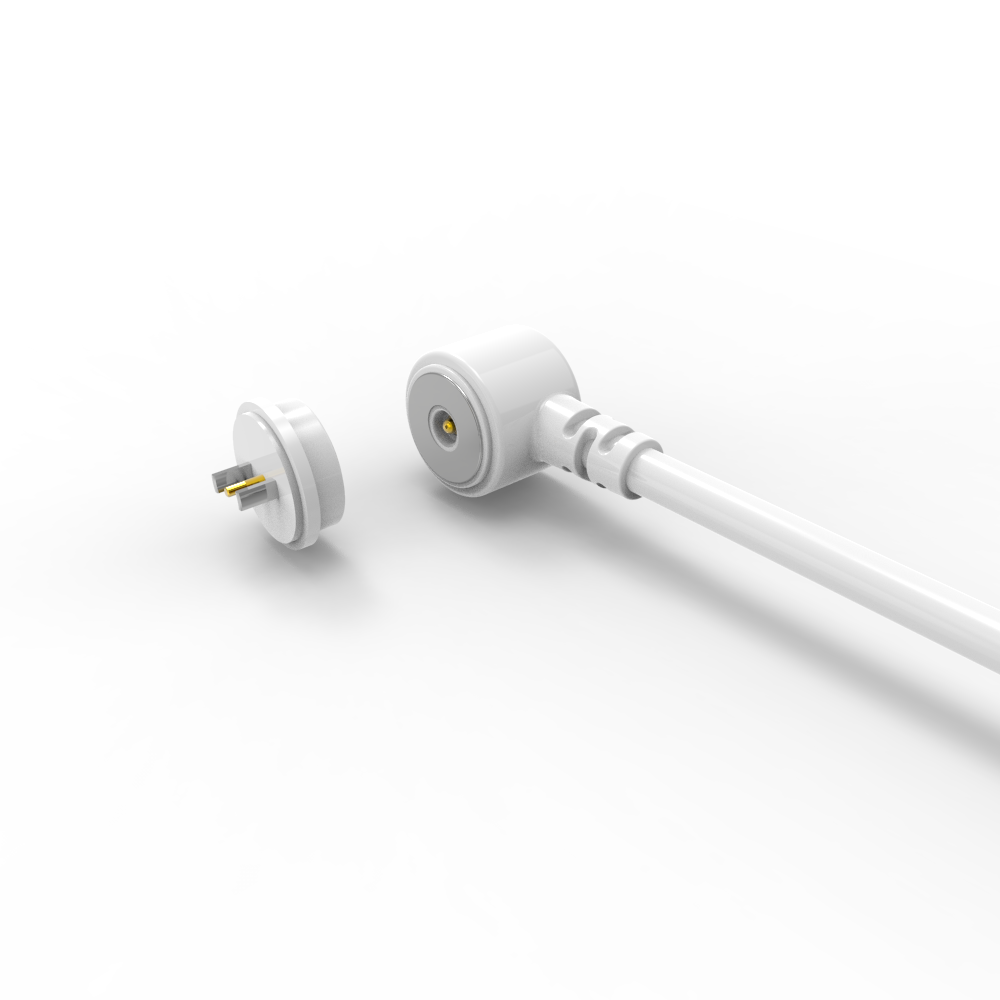

Produkcja białego magnetycznego złącza kablowego o średnicy 10,0 mm do urządzeń domowych

Produkcja magnetycznego złącza kablowego o średnicy 10,0 mm w kolorze białym do urządzeń domowych.

UPE jest profesjonalnym producentem złączy magnetycznych i magnetycznych złączy kablowych.

Magnetyczne złącza kablowe UPE charakteryzują się długą żywotnością i ochroną przed zwarciem, silnym magnesem i bezpieczeństwem itp., koncentrujemy się również na opracowywaniu wysokowydajnych złączy, nasza seria złączy magnetycznych zapewnia wszystkie typowe funkcje.

Produkty są sprzedawane głównie do Europy, Stanów Zjednoczonych, Kanady, Australii oraz krajów rozwiniętych i regionów w Azji.

 Uwaga:
1. Magnes wykorzystuje materiał NdFeB, który może zachować siłę magnetyczną na zawsze (z wyjątkiem wysokiej temperatury, uszkodzenia, połączenia z tym samym biegunem)

2. Magnes powoduje zakłócenia pola magnetycznego

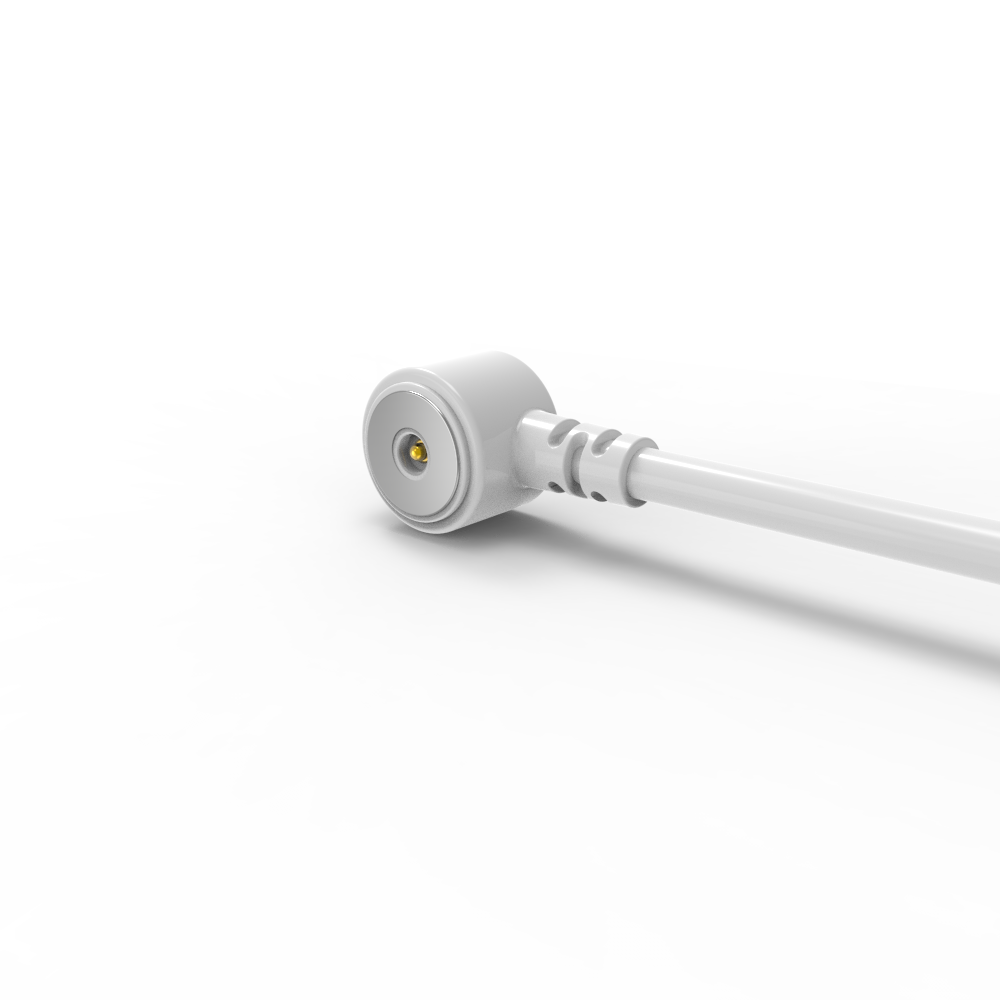

Męskie magnetyczne złącze kablowe:

...Materiały:
Pogo Pin: Mosiądz (Platerowanie trzpienia i lufy 5U" Min Au na 60~100U"Ni);
Obudowa: Biały LCP+30%GF UL94 V-0;
Magnes: NdFeB N52 Platerowanie Ni;
Kabel:Biały OD 3,5*2C(TC65*0,08),
Osłona przewodu:BiałaTPE 90A .
Osłona złącza: Biały TPE 90A..
...Mechaniczne:
Siła sprężyny: 70g±20g, przy skoku roboczym 1,0 mm.
Pełny skok: 1,2 mm.
Żywotność mechaniczna: min. 10000 cykli..
...Elektryczne:
Napięcie: 12 V.
Prąd: 3A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48 H.

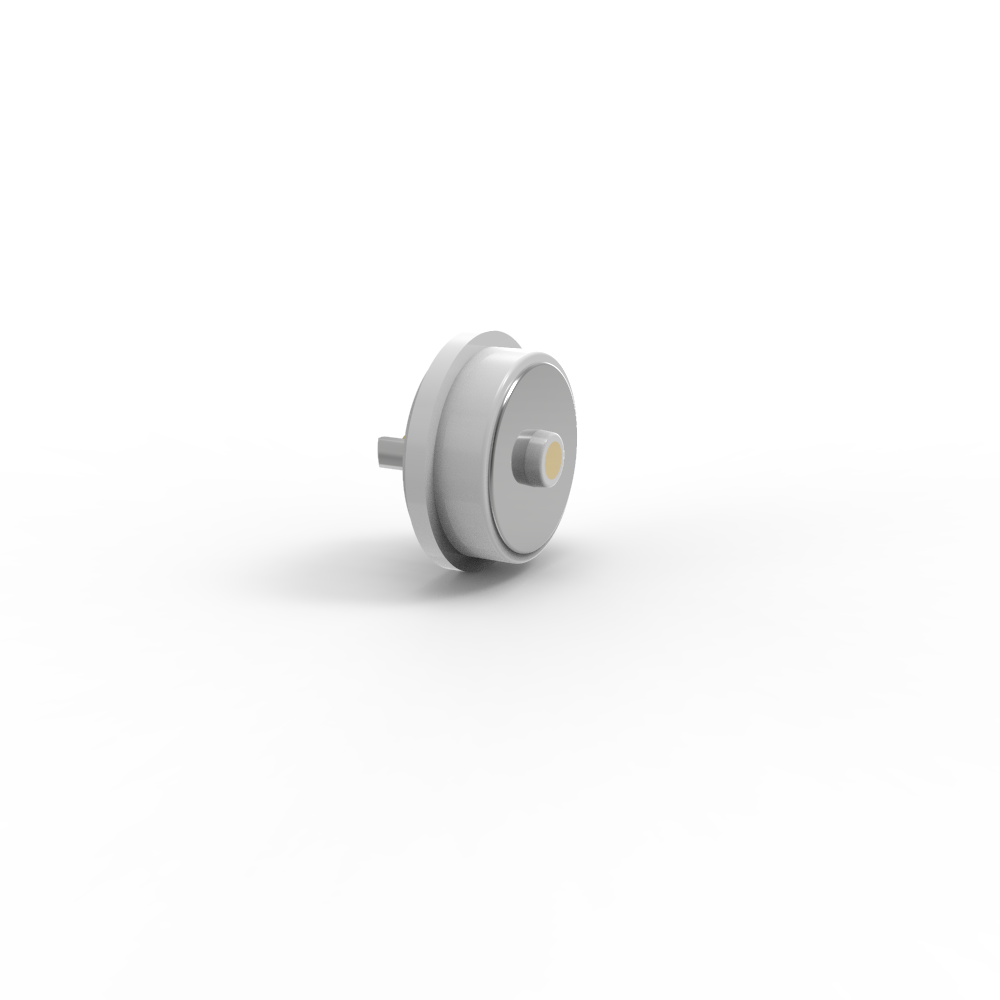

Żeńskie złącze magnetyczne:

..Materiały:
PINr: Bezołowiowy C6801, platerowanie 5U" Min Au na 60~100U"Ni;
Obudowa: Biały LCP+30%GF UL94 V-0;
Powłoka: Bezołowiowy C6801 Platerowanie Ni;
Magnes: NdFeB N52 Platerowanie Ni
....Elektryczne:
Napięcie: 12,0 V.
Prąd: 3,0A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
… Opis zastosowania produktu (nie ogranicza się do poniższego):
1. Spawanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po spawaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy do osadzania;
5. Przewody można łączyć bezpośrednio.

Parametr okrągłych 2-pinowych magnetycznych złączy kablowych:

Rysunek techniczny okrągłego 2-pinowego męskiego magnetycznego złącza kablowego

Rysunek techniczny okrągłego 2-pinowego żeńskiego złącza magnetycznego

Zalecane rozmieszczenie pcb

Zalety złącza magnetycznego:

●Humanizacja projektu automatycznego doświadczenia adsorpcji połączenia;

●Humanizowane zabezpieczenie przed upadkiem: łatwo je wyjąć z interfejsu ładowania, i nie jest łatwo usunąć urządzenie;

●Czas życia: do 100 000-200 000 cykli;

●Wodoodporna konstrukcja: żeński koniec urządzenia może być pyłoszczelny i wodoodporny (IPX8);

●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje transmisję dużego prądu;

●Wygląd złącza magnetycznego można dopasować do projektu urządzenia klienta;

●Projekt struktury przeciwzwarciowej produktu i zabezpieczenie przed uszkodzeniem;

●Realizacja transmisji sygnału o wysokiej częstotliwości, może zastąpić tradycyjną funkcję USB2.0 HDMI 1.3 Transmisja sygnału wideo i audio

●Kompaktowe żeńskie złącza i adaptery PCB mogą realizować połączenia typu pogo i SMT DIP.

●Doskonała klasa odporności na korozję (48H-120H) spełnia wymagania dotyczące użytkowania w trudnych warunkach

●Doskonałe, rozszerzalne interfejsy, które mogą implementować (sygnał zasilania, wideo audio, gniazdo itp.)

●Czas rozwoju jest krótki, koszt wytworzenia formy jest niski i nadaje się do personalizacji

Zastosowanie produktów:

1. Lotnictwo, urządzenia medyczne, samochodowa elektronika pokładowa, małe urządzenia gospodarstwa domowego, zautomatyzowane urządzenia przemysłowe, urządzenia do komunikacji danych, urządzenia do kontroli przemysłowej, urządzenia bezprzewodowe, inteligentne pojazdy poruszające się po torach
2: Urządzenia wirtualnej rzeczywistości (VR), urządzenia bezzałogowych statków powietrznych, inteligentne urządzenia robotyczne
3: Inteligentne produkty do noszenia, inteligentne produkty do pozycjonowania (inteligentne zegarki dla dzieci, inteligentne bransoletki, telefony komórkowe do noszenia, słuchawki Bluetooth itp.)
4: Inteligentne urządzenia domowe, inteligentne urządzenia terminalowe ręczne, inteligentne urządzenia sanitarne, inteligentne urządzenia sportowe na zewnątrz, inteligentne urządzenia do fizjoterapii i urody
5: Elektronika użytkowa, małe urządzenia gospodarstwa domowego (drukarki, smartfony, komputery, aparaty fotograficzne, sprzęt audiowizualny, PDA)

Dlaczego warto wybrać nas?

1. Zespół badawczo-rozwojowy niezależne możliwości projektowania i rozwoju, można dostosować do rozwoju produktu; wystarczy mieć identyfikator, my zajmiemy się resztą, bezpłatny rozwój, czas badań i rozwoju 3-5 dni roboczych.

2. Projekty produktów z wieloma opcjami programów, okrągłe, kwadratowe, prostokątne, kształtowe połączenie z elastycznym wykorzystaniem sposobu na uzyskanie pięknego wyglądu, oszczędność miejsca, łatwe podłączanie, siła magnetyczna może osiągnąć od 1N do 30N.

3. Sposób połączenia: magnes do magnesu, magnes do stopu, magnes do blach żelaznych i tak dalej, aby sprostać różnym strukturom i zastosowaniom, uniknąć zakłóceń pola magnetycznego, użyj magnesu NdFeB, który może zachować siłę magnetyczną na zawsze.

Jak złożyć zamówienie na magnetyczne złącze kablowe

Krok 1: Prześlij swoje wymagania
Podaj te kluczowe szczegóły:

✅Typ złącza: np. tylko ładowanie, dane + zasilanie (USB-C/HDMI), Pogo Pin, Hybrydowy

✅Ilość: Szacowana roczna wielkość (np. 50 tys. sztuk/rok)

✅Potrzeby dostosowywania:
. Kształt/rozmiar (np. okrągły Ø5mm, kąt prosty)
. Prąd znamionowy (np. szybkie ładowanie 8A)

. Stopień ochrony IP (np. IPX8 wodoodporny)

. Typ sygnału (np. USB 2.0 + zasilanie 12V)
Estetyka (kolor, branding, wykończenie powierzchni)

✅Specyfikacje techniczne: Napięcie robocze, cykle łączenia, zakres temperatur pracy

Krok 2: Wycena i umowa
UPE zapewnia:
. Ceny jednostkowe (rabaty ilościowe dla zamówień powyżej 5 tys. sztuk)
. Czas realizacji (prototypowanie + produkcja masowa)
. Warunki płatności (np. 50% depozytu, 50% przed wysyłką)

Finalizacja: MOQ, harmonogram dostaw, pakowanie

Krok 3: Potwierdź zamówienie i zapłać
Podpisz PO lub formalną umowę zamówienia

Płać bezpiecznie za pośrednictwem:
. Przelew bankowy (SWIFT/TT)
. PayPal
. Akredytywa (dla zamówień hurtowych)

Krok 4: Produkcja i wysyłka
✅Prototypowanie: 5-7 dni (zatwierdzenie próbki przed produkcją masową)

✅Produkcja masowa: 15-20 dni (elastyczne skalowanie)

Wysyłka:
. EXW
. Możliwa do śledzenia logistyka (DHL, FedEx, fracht morski)

Krok 5: Zapewnienie jakości
✅Przed wysyłką: UPE dostarcza raporty QC (testowanie IP, kontrole ciągłości)

✅Po dostawie: Sprawdź pod kątem:
. Dokładności wymiarowej
. Wydajności sygnału/zasilania
. Spójności wykończenia
