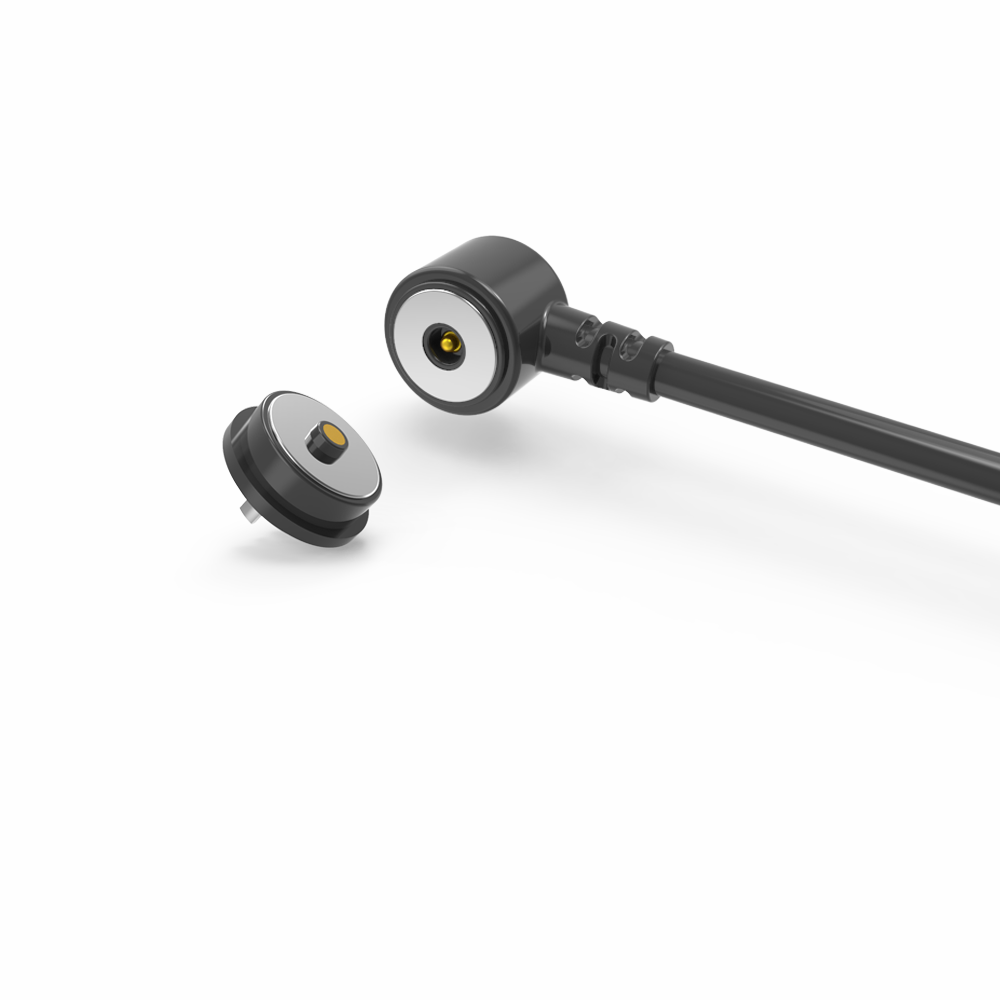

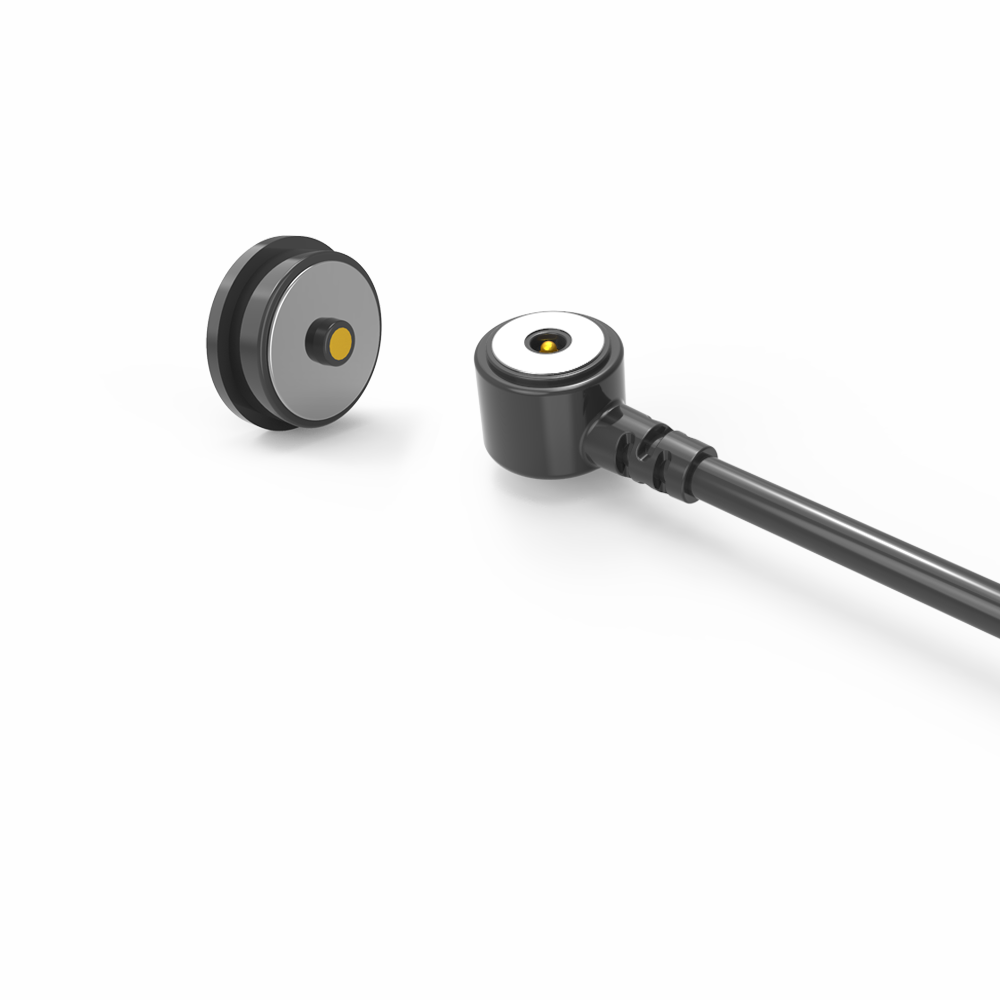

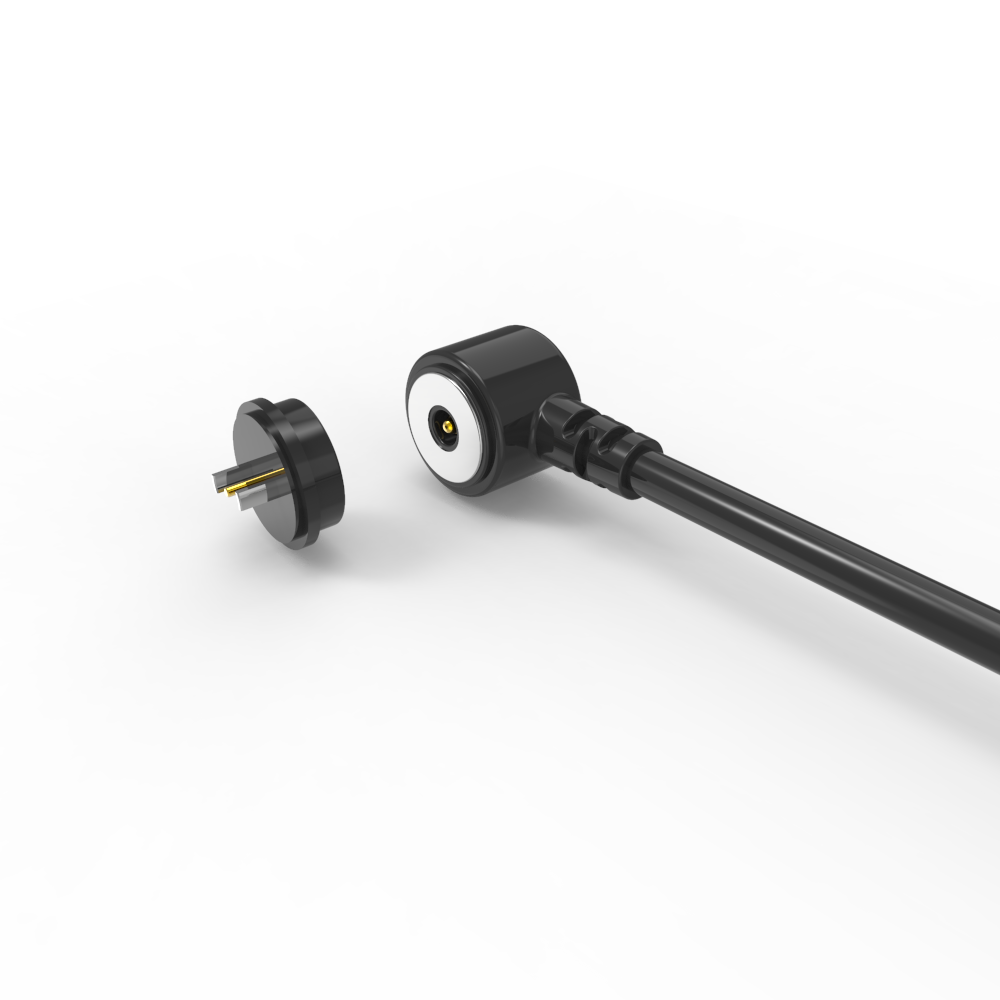

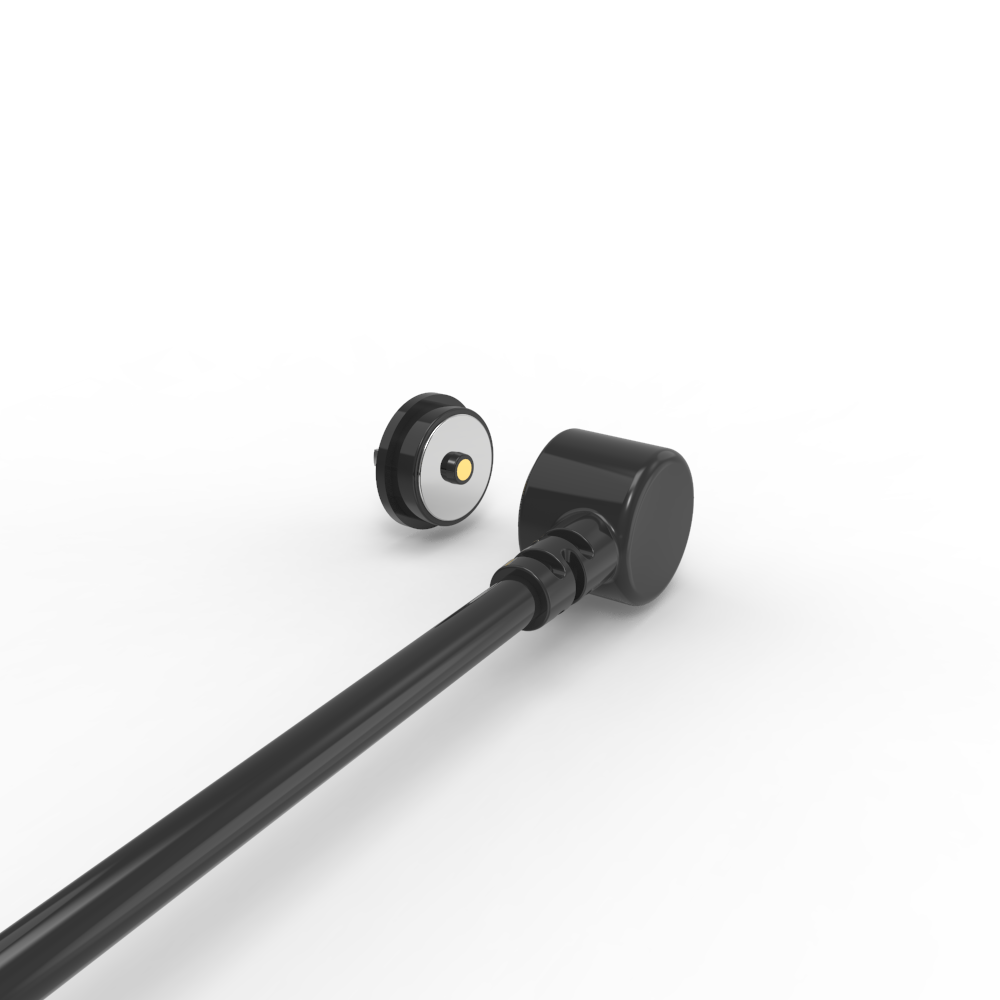

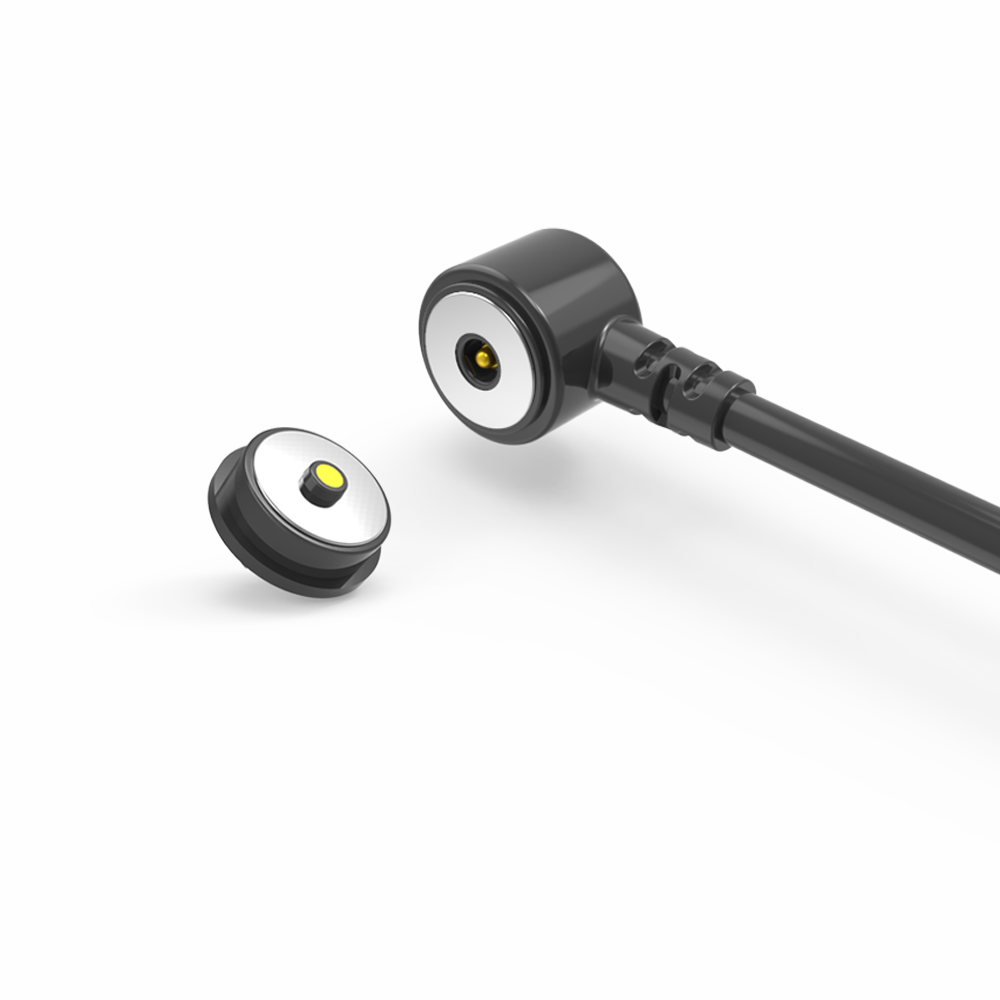

Dia 10.0mm okrągły, męski i żeński, złącze kabli magnetycznych stałego prądu z mikroprojektorem

Okrągły męski i żeński magnetyczny złącze kablowe DC 10,0 mm z mikroprojektorem, magnetyczny pin pogo ma zaletę automatycznej adsorpcji, łatwości obsługi. Pin pogo ma dobrą przewodność elektryczną, nie koroduje łatwo w trudnych warunkach.

Union Precision Electronic Co.,Ltd (UPE)  zobowiązuje się do wysokiej klasy Pogo Pin, złączy Pogo Pin, złączy magnetycznych oraz projektowania, rozwoju, produkcji i sprzedaży produktów wspierających jako firma high-tech.

Przestrzegamy ciągłych innowacji technologicznych i wysokiej jakości produktów jako rdzenia rozwoju firmy, profesjonalny i doświadczony zespół techniczny ma ponad 15 lat doświadczenia w branży złączy. UPE ma wieloletnie doświadczenie w rozwoju i produkcji produktów. UPE zapewnia jakość produktu podczas projektowania, rozwoju i produkcji produktu. Jednocześnie może również zapewnić klientom wsparcie techniczne, takie jak synchroniczny rozwój.

Produkty są zgodne z normami ochrony środowiska UE ROHS, REACH, HF.

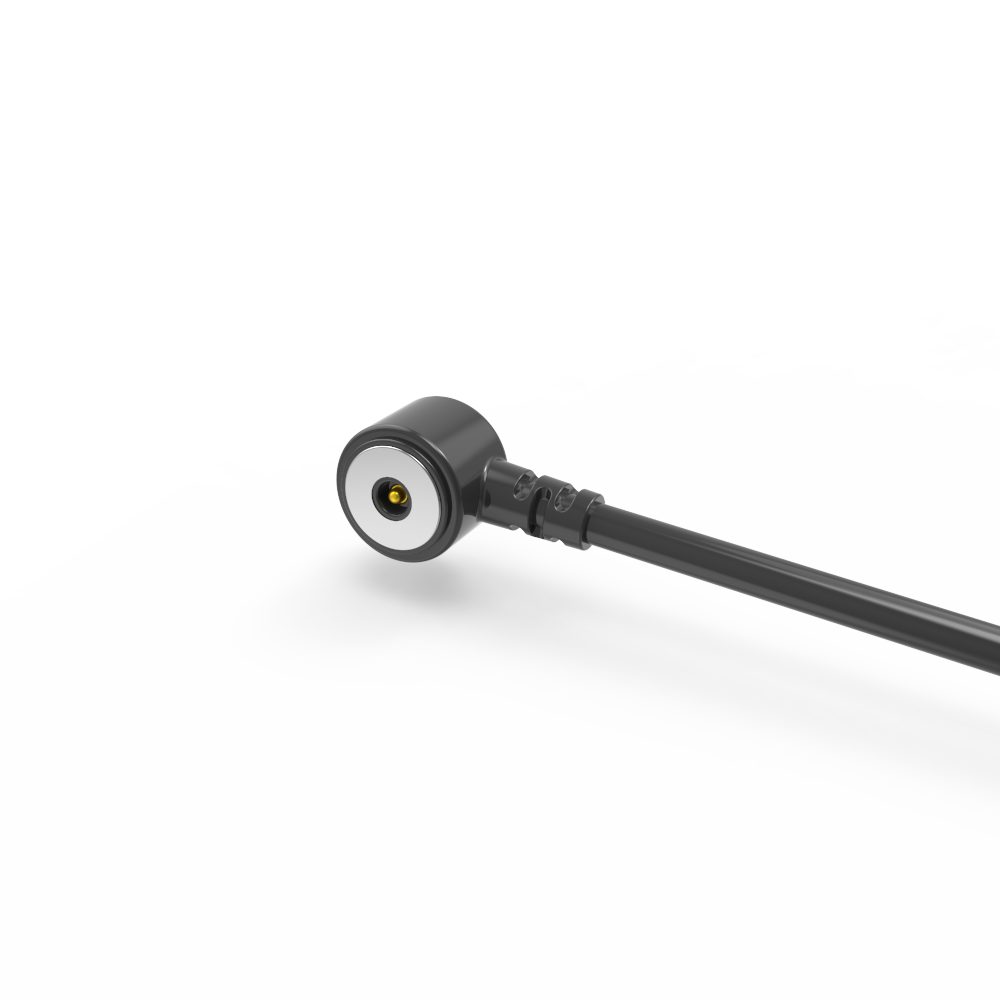

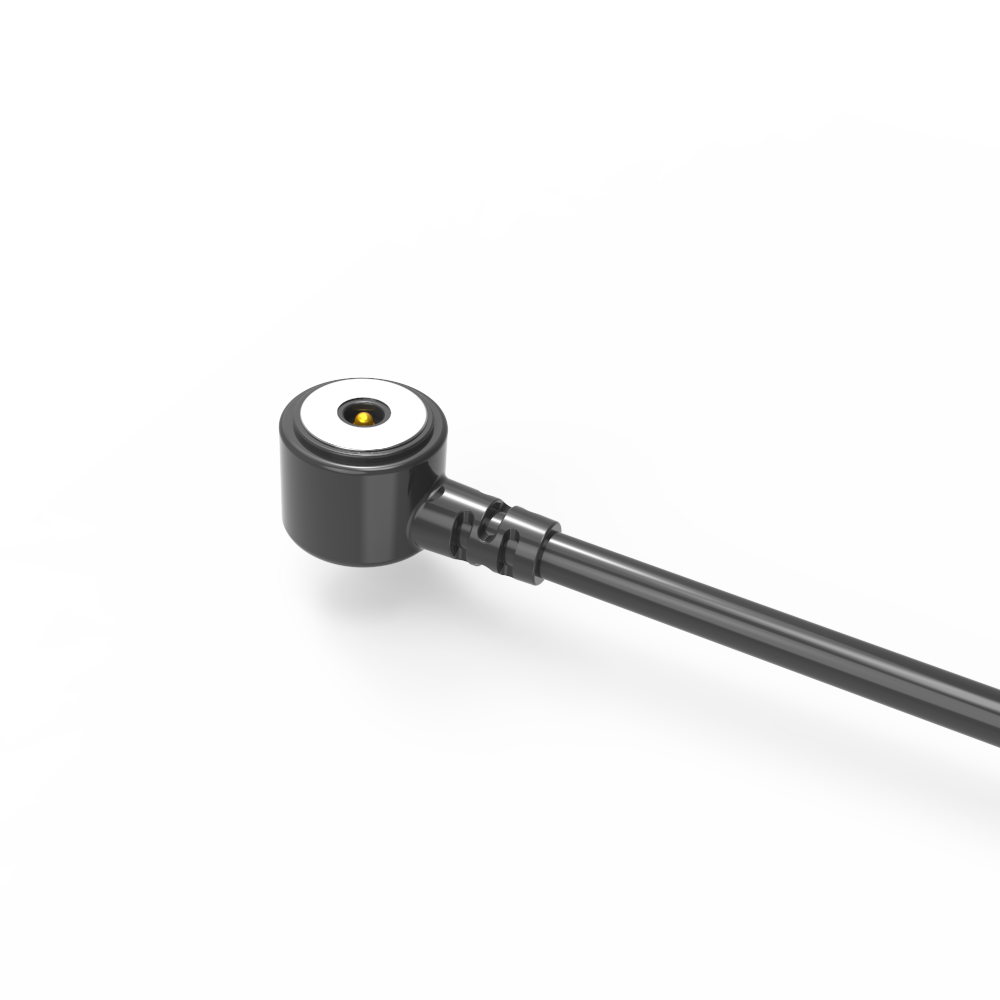

Męskie magnetyczne złącze kablowe:

...Materiały:
Pin Pogo: Mosiądz (Platerowanie trzpienia i lufy 5U" Min Au na 60~100U"Ni);
Obudowa: czarny HTN+30%GF UL94 V-0;
Magnes: NdFeB N52 Platerowanie Ni;
Kabel: czarny OD 3,5*2C(TC65*0,08),
Osłona przewodu: czarny TPE 90A .
Osłona złącza: czarny TPE 90A..
...Mechaniczne:
Siła sprężyny: 70g±20g, przy skoku roboczym 1,0 mm.
Pełny skok: 1,2 mm.
Żywotność mechaniczna: 10000 cykli Min..
...Elektryczne:
Napięcie: 12 V.
Prąd: 3A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48 H.

Żeńskie złącze magnetyczne:

..Materiały :
PINr: Bezołowiowy C6801, platerowanie 5U" Min Au na 60~100U"Ni;
Obudowa: Czarny HTN+30%GF UL94 V-0 ;
Powłoka: Bezołowiowy C6801 Platerowanie Ni;
Magnes: NdFeB N52 Platerowanie Ni
....Elektryczne:
Napięcie: 12,0 V.
Prąd: 3,0A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
… Opis zastosowania produktu (nie ogranicza się do poniższych):
1. Spawanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po spawaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy osadzalnej;
5. Przewody można łączyć bezpośrednio.

 Uwaga:
1. Magnes wykorzystuje materiał NdFeB, może zachować siłę magnetyczną na zawsze (z wyjątkiem wysokiej temperatury, uszkodzenia, połączenia tego samego bieguna)

2. Magnes generuje zakłócenia pola magnetycznego

3. Można zaprojektować zabezpieczenie przed zwarciem

Jak działają złącza magnetyczne?

. Obie strony łączą się magnetycznie po umieszczeniu blisko siebie
. Światło z tyłu wtyczki wskazuje, że przepływa prąd
. Gdy strony zostaną pociągnięte, przepływ prądu natychmiast się zatrzymuje
. Unikają zwarć, ponieważ złącza się odpychają, a jeśli się przyciągają, to na izolowanych częściach (ponieważ oba złącza uwalniają ten sam biegun magnetyczny)

Parametr okrągłych 2-pinowych magnetycznych złączy kablowych:

Okrągły 2-pinowy  Męski rysunek techniczny magnetycznego złącza kablowego

Okrągły 2-pinowy  Żeński rysunek techniczny złącza magnetycznego

Zazalecany układ PCB

Zalety złącza magnetycznego:

1. Bezproblemowe doświadczenie użytkownika

.Automatyczna adsorpcja: Łączy się łatwo za pomocą prostego „zatrzasku” – nie jest wymagane precyzyjne wyrównanie.

.Bezpieczeństwo przed upadkiem: Odłącza się czysto pod napięciem (np. potknięcie się o kabel), chroniąc urządzenia przed uszkodzeniem.

2. Wyjątkowa trwałość

.Wysoka żywotność cyklu: Oceniona na 100 000–200 000 cykli podłączania/odłączania – znacznie przekraczająca standardowe złącza.

.Solidna konstrukcja: Wzmocniona konstrukcja odporna na naprężenia fizyczne i częste użytkowanie.

3. Odporność na środowisko

.Wodoodporność IPX8: Port po stronie urządzenia (żeński) wytrzymuje zanurzenie (idealny do urządzeń do noszenia, sprzętu medycznego, urządzeń zewnętrznych).

.Odporność na kurz: Uszczelniona konstrukcja zapobiega wnikaniu cząstek.

4. Wysokowydajne zasilanie

.Obsługa szybkiego ładowania: Obsługuje prądy 5A–10A, umożliwiając szybkie ładowanie urządzeń wymagających dużej mocy.

.Niska rezystancja: Zoptymalizowana pod kątem wydajnej transmisji o dużym natężeniu przy minimalnej utracie energii.

5. Elastyczność projektowania

.Konfigurowalna estetyka: Kształt, kolor i marka dostosowane do urządzeń hosta (np. urządzenia do noszenia, gadżety IoT).

.Adaptacja do czynnika kształtu: Może być zaprojektowany dla ultra-smukłych profili lub specjalistycznych obudów.

6. Zwiększone bezpieczeństwo

.Zabezpieczenie przed zwarciem: Wbudowana ochrona przed przypadkowymi zwarciami podczas podłączania/niewłaściwego ustawienia.

.Odporność na błędy polaryzacji: Konstrukcja fizyczna zapobiega nieprawidłowemu włożeniu (ochrona przed odwrotną polaryzacją).

7. Zaawansowane możliwości sygnałowe

.Szybkie dane: Obsługuje USB 2.0, HDMI 1.3, sygnały audio/wideo – zastępując tradycyjne porty bez uszczerbku dla funkcji.

.Integralność sygnału: Utrzymuje stabilną transmisję wideo/audio nawet przy częstych rozłączeniach.

Obszary zastosowań produktu to:

1. Urządzenia do noszenia (smartwatche, lokalizator zwierząt, inteligentna bransoletka) ładowanie/kabel
2. Laptop, tablet PC, PDA, przenośny terminal danych;
3. Sprzęt medyczny, urządzenia bezprzewodowe, sprzęt do komunikacji danych, sprzęt telekomunikacyjny, automatyka i sprzęt przemysłowy;
4. Lotnictwo, kosmonautyka, komunikacja wojskowa i elektronika wojskowa
5. Samochód, nawigacja samochodowa, tester i sprzęt pomiarowy
