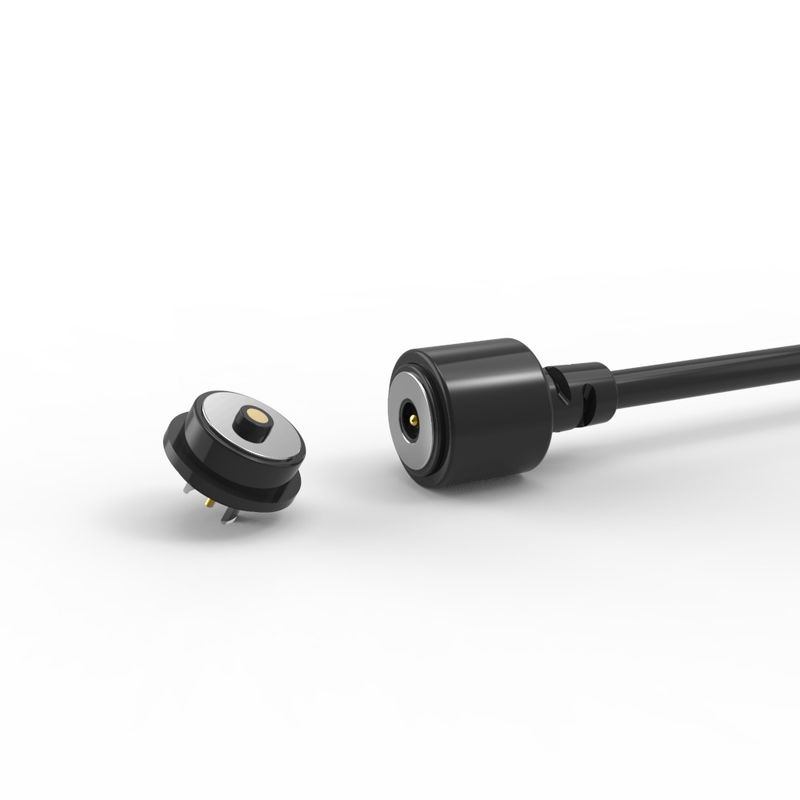

Szybkie ładowanie połączenie okrągłego kabla magnetycznego z USB dla inteligentnego zużycia

Podstawowe informacje

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	UPE
Orzecznictwo:	ISO9002
Numer modelu:	VID2701A/VIC2750B
Dokument:	VIC2750B.pdf

Minimalne zamówienie:	5000
Cena:	$1-$5
Szczegóły pakowania:	Worki PE
Czas dostawy:	12-15 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	5kpcs/dzień

Najlepsza cena Skontaktuj się teraz

Szczegóły informacji

nazwisko:	Złącze kablowe magnetyczne	Śr.:	8,0 mm
Materiał:	TPE, NDFEB N52, bez ołowiu C6801	Siła Wiosny:	60g±10g
Pracujący storke:	0,4 mm	Aktualność:	2A
Napięcie:	12V	Długość kabla:	1000 mm
Kolor:	czarny	Test w komorze solnej:	48h
Życie mechaniczne:	10000 cykl min.	Rezystancja styku:	50mΩ Max (PIN)

opis produktu

Szybkie ładowanie okrągłego magnetycznego złącza kablowego z USB do inteligentnych urządzeń do noszenia.

Union Precision Electronic Co.,Ltd (UPE) jest zaangażowana w wysokiej klasy Pogo Pin, złącza Pogo Pin, złącza magnetyczne oraz projektowanie, rozwój, produkcję i sprzedaż produktów wspierających jako firma high-tech.

Przestrzegamy ciągłych innowacji technologicznych i wysokiej jakości produktów jako rdzenia rozwoju firmy, profesjonalny i doświadczony zespół techniczny ma ponad 15 lat doświadczenia w branży złączy. UPE ma wieloletnie doświadczenie w rozwoju i produkcji produktów. UPE zapewnia jakość produktów podczas projektowania, rozwoju i produkcji produktów. Jednocześnie może również zapewnić klientom wsparcie techniczne, takie jak synchroniczny rozwój.

Produkty są zgodne z normami ochrony środowiska UE ROHS, REACH, HF.

Męskie magnetyczne złącze kablowe:

...Materiały:
Pogo Pin: Mosiądz (Platerowanie trzpienia i lufy 5U" Min Au na 60~100U"Ni);
Obudowa: czarny HTN+30%GF UL94 V-0;
Magnes: NdFeB N52 Platerowanie Ni;
Kabel: czarny OD 3.00*2C(TC43*0.08),
Osłona przewodu: czarny TPE 90A .
Osłona złącza: czarny TPE 90A..
...Mechaniczne:
Siła sprężyny: 60g±10g, przy skoku roboczym 0,4 mm.
Pełny skok: 0,6 mm.
Żywotność mechaniczna: min. 10000 cykli.
...Elektryczne:
Napięcie: 12 V.
Prąd: 2A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48 H.

Żeńskie magnetyczne złącze:

..Materiały:
PINr: Bezołowiowy C6801, platerowanie 5U" Min Au na 60~100U"Ni;
Obudowa: Czarny HTN+30%GF UL94 V-0 ;
Powłoka: Bezołowiowy C6801 Platerowanie Ni;
Magnes: NdFeB N52 Platerowanie Ni
....Elektryczne:
Napięcie: 12,0 V.
Prąd: 3,0A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
...& Wymiar kontroli kluczowej.
… Opis zastosowania produktu (nie ogranicza się do poniższego):
1. Spawanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po spawaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy do osadzania;
5. Przewody można łączyć bezpośrednio.

Uwaga:
1. Magnes wykorzystuje materiał NdFeB, może on zachować siłę magnetyczną na zawsze (z wyjątkiem wysokiej temperatury, uszkodzenia, połączenia tego samego bieguna)

2. Magnes generuje zakłócenia pola magnetycznego

3. Można zaprojektować zabezpieczenie przed zwarciem

Jak działają złącza magnetyczne?

. Obie strony łączą się magnetycznie, gdy zostaną umieszczone blisko siebie
. Światło z tyłu wtyczki wskazuje, że przepływa prąd
. Kiedy strony zostaną pociągnięte od siebie, przepływ prądu natychmiast się zatrzymuje
. Unikają zwarć, ponieważ złącza odpychają się od siebie, a jeśli się przyciągają, to na izolowanych częściach (ponieważ oba złącza uwalniają ten sam biegun magnetyczny)

Parametr okrągłych 2-pinowych magnetycznych złączy kablowych:

Nazwa	Magnetyczne złącze kablowe
Średnica	8,0 mm
Typ	Męski/Żeński
Pin	2-pinowy
Przewód	TPE
Długość kabla	1000±20mm
Kolor	Czarny
Pogo pin/Części obrotowe	Bezołowiowy C6801
Powłoka	Bezołowiowy C6801
Magnes	N52 NdFeB Platerowanie Ni 15-20um
Obudowa	Czarny HTN UL94V-0
Siła sprężyny	60g±10g, przy 0,4mm skoku roboczym
Pełny skok	0,6 mm
Żywotność mechaniczna	10000 cykli min.
Prąd	2AMax
Napięcie	DC 12V
Rezystancja styku	50mΩ Max (PIN).
Temperatura pracy	-25℃ do +80℃
Test w komorze solnej	48H
Certyfikacja	Produkt zgodny z ROHS lub REACH
Test	Test 100% otwarty i zwarty

Okrągły 2-pinowy Rysunek techniczny żeńskiego złącza magnetycznego

Szybkie ładowanie połączenie okrągłego kabla magnetycznego z USB dla inteligentnego zużycia 0

Zalecany układ pcbZalety złącza magnetycznego:

Szybkie ładowanie połączenie okrągłego kabla magnetycznego z USB dla inteligentnego zużycia 1

1. Bezproblemowa obsługa
