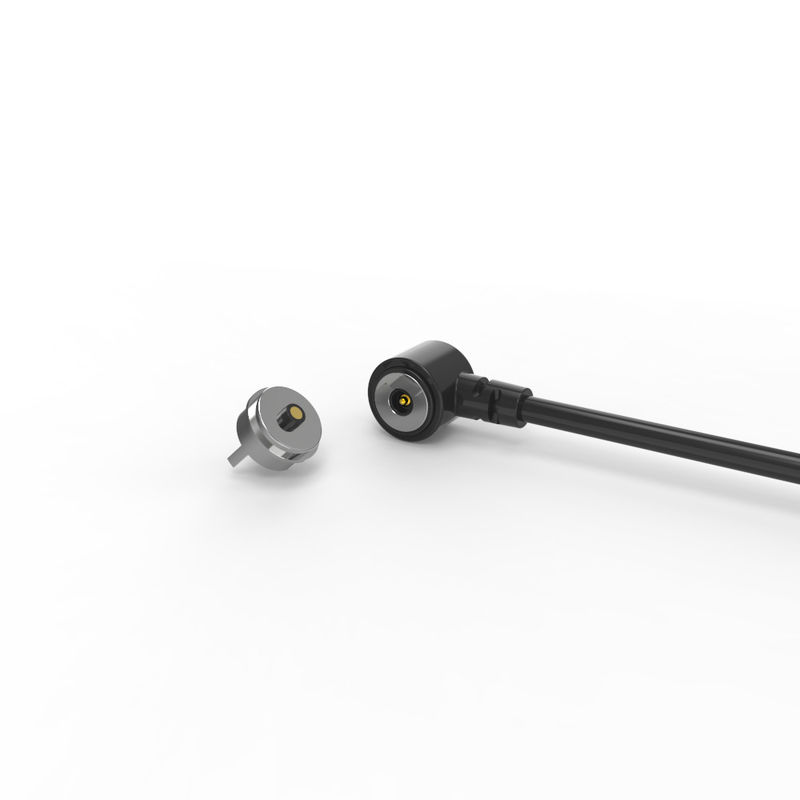

NdFeB N52 okrągłe męskie i żeńskie magnetyczne złącze zasilania do rękawic

NdFeB N52 okrągłe męskie i żeńskie magnetyczne złącze zasilania do rękawic.

Union Precision Electronic Co.,Ltd (UPE)  zobowiązuje się do wysokiej klasy Pogo Pin, złączy Pogo Pin, złączy magnetycznych oraz projektowania, rozwoju, produkcji i sprzedaży produktów wspierających jako firma high-tech.

Przestrzegamy ciągłych innowacji technologicznych i wysokiej jakości produktów jako rdzenia rozwoju firmy, profesjonalny i doświadczony zespół techniczny ma ponad 15 lat doświadczenia w branży złączy. UPE ma wieloletnie doświadczenie w rozwoju i produkcji produktów. UPE zapewnia jakość produktów podczas projektowania, rozwoju i produkcji produktów. Jednocześnie może również zapewnić klientom wsparcie techniczne, takie jak synchroniczny rozwój.

Produkty są zgodne z normami ochrony środowiska UE ROHS, REACH, HF.

Męskie magnetyczne złącze kablowe:

...Materiały:
Pogo Pin: Mosiądz (tuleja i lufa platerowane 5U" Min Au na 60~100U"Ni);
Obudowa: czarny HTN+30%GF UL94 V-0;
Magnes: NdFeB N52 Platerowanie Ni;
Kabel: czarny OD 3.00*2C(TC43*0.08),
Osłona przewodu: czarny TPE 90A .
Osłona złącza: czarny TPE 90A..
...Mechaniczne:
Siła sprężyny: 60g±10g, przy skoku roboczym 0,4 mm.
Pełny skok: 0,6 mm.
Żywotność mechaniczna: 10000 cykli Min..
...Elektryczne:
Napięcie: 12 V.
Prąd: 2A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48 H.

Żeńskie złącze magnetyczne:

..Materiały :
PINr: Bezołowiowy C6801, platerowanie 5U" Min Au na 60~100U"Ni;
Obudowa: Czarny HTN+30%GF UL94 V-0 ;
Powłoka: Bezołowiowy C6801 Platerowanie Ni;
Magnes: NdFeB N52 Platerowanie Ni
....Elektryczne:
Napięcie: 12,0 V.
Prąd: 5,0A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
...Produkt zgodny z ROHS lub REACH.
...Test w komorze solnej: 48H.
...& Wymiar kontroli kluczowej.
… Opis zastosowania produktu (nie ogranicza się do poniższego):
1. Lutowanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po lutowaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy do osadzania;
5. Przewody można łączyć bezpośrednio.

 Uwaga:
1. Magnes wykorzystuje materiał NdFeB, może on zachować siłę magnetyczną na zawsze (z wyjątkiem wysokiej temperatury, uszkodzenia, połączenia tego samego bieguna)

2. Magnes istnieje zakłócenia pola magnetycznego

3. Można zaprojektować zabezpieczenie przed zwarciem

Parametr okrągłych 2-pinowych magnetycznych złączy kablowych:

Rysunek techniczny okrągłego 2-pinowego złącza kablowego

Rysunek techniczny okrągłego 2-pinowego żeńskiego złącza magnetycznego

Zalecane rozmieszczenie pcb

Zalety złącza magnetycznego:

1. Bezproblemowa obsługa

.Automatyczna adsorpcja: Łączy się łatwo za pomocą prostego „zatrzasku” – nie jest wymagane precyzyjne wyrównanie.

.Bezpieczeństwo przed upadkiem: Odłącza się czysto pod napięciem (np. potknięcie się o kabel), chroniąc urządzenia przed uszkodzeniem.

2. Wyjątkowa trwałość

.Wysoka żywotność cykliczna: Oceniona na 100 000–200 000 cykli podłączania/odłączania – znacznie przewyższająca standardowe złącza.

.Solidna konstrukcja: Wzmocniona konstrukcja odporna na naprężenia fizyczne i częste użytkowanie.

3. Odporność na środowisko

.Wodoodporność IPX8: Port po stronie urządzenia (żeński) wytrzymuje zanurzenie (idealny do urządzeń do noszenia, sprzętu medycznego, urządzeń zewnętrznych).

.Odporność na kurz: Uszczelniona konstrukcja zapobiega wnikaniu cząstek.

4. Wysoka wydajność dostarczania energii

.Obsługa szybkiego ładowania: Obsługuje prądy 5A–10A, umożliwiając szybkie ładowanie urządzeń wymagających dużej mocy.

.Niska rezystancja: Zoptymalizowana pod kątem wydajnej transmisji o dużym natężeniu prądu przy minimalnej stracie energii.

5. Elastyczność projektowania

.Konfigurowalna estetyka: Kształt, kolor i branding dostosowane do urządzeń hosta (np. urządzenia do noszenia, gadżety IoT).

.Adaptacja do czynnika kształtu: Może być zaprojektowany dla ultra-smukłych profili lub specjalistycznych obudów.

6. Zwiększone bezpieczeństwo

.Zabezpieczenie przed zwarciem: Wbudowana ochrona przed przypadkowymi zwarciami podczas podłączania/niewłaściwego ustawienia.

.Odporność na błędy polaryzacji: Konstrukcja fizyczna zapobiega nieprawidłowemu włożeniu (ochrona przed odwrotną polaryzacją).

7. Zaawansowane możliwości sygnałowe

.Duża prędkość danych: Obsługuje USB 2.0, HDMI 1.3, sygnały audio/wideo – zastępując tradycyjne porty bez uszczerbku dla funkcji.

.Integralność sygnału: Utrzymuje stabilną transmisję wideo/audio nawet przy częstych rozłączeniach.

Obszary zastosowań produktu to:

1. Sprzęt przemysłowy, maszyna trójodporna, sprzęt komunikacyjny, sprzęt medyczny, sprzęt terminalowy ręczny;

2. Inteligentne urządzenia do noszenia, inteligentna edukacja, inteligentne urządzenia do pozycjonowania, inteligentne zabawki;

Elektronika użytkowa, tablety, współdzielone ładowanie, zestawy słuchawkowe TWS Bluetooth, elektroniczne

3. Lotnictwo, urządzenia medyczne, elektronika pokładowa samochodów, małe urządzenia gospodarstwa domowego, zautomatyzowany sprzęt przemysłowy, sprzęt do komunikacji danych, sprzęt do kontroli przemysłowej, urządzenia bezprzewodowe, inteligentne pojazdy poruszające się po torach
4. Urządzenia wirtualnej rzeczywistości (VR), urządzenia bezzałogowych statków powietrznych, inteligentne urządzenia robotyczne
5. Inteligentne produkty do noszenia, inteligentne produkty do pozycjonowania (inteligentne zegarki dla dzieci, inteligentne bransoletki, telefony komórkowe do noszenia, słuchawki Bluetooth itp.)
6. Inteligentne urządzenia domowe, inteligentne ręczne urządzenia terminalowe, inteligentny sprzęt sanitarny, inteligentny sprzęt sportowy na świeżym powietrzu, inteligentne urządzenia do fizjoterapii i urody
7. Elektronika użytkowa, małe urządzenia gospodarstwa domowego (drukarki, smartfony, komputery, aparaty fotograficzne, sprzęt audiowizualny, PDA)

FAQ

1. Dlaczego warto wybrać nas?
Z 100% szczerością, nasza firma zapewni najlepszą obsługę dla Ciebie, niezależnie od produktów czy obsługi posprzedażnej. Zapewnimy najbardziej rozsądną wycenę i zaprojektujemy wysokiej jakości próbki zgodnie z Twoimi rysunkami lub wymaganiami. Zapewniamy gwarancję dla każdego klienta po sprzedaży.

2. Czy możesz dostosować produkty dla nas?
Z przyjemnością dostosujemy lub zaprojektujemy dla Ciebie. Prześlij nam swój rysunek lub próbki i powiedz nam swoje specjalne wymagania dotyczące produktów. Możemy dostosować je tak szybko, jak to możliwe, zgodnie z Twoimi wymaganiami.

3. Ile będzie kosztować próbka?
Jeśli chodzi o produkty magazynowe, zapewniamy klientom bezpłatne próbki, ale powinieneś ponieść koszty transportu.
Jeśli chodzi o produkty niestandardowe, obciążymy odpowiednio koszty i zwrócimy rozsądną część opłaty za próbkę, gdy złożysz u nas zamówienie!

4. A co z czasem dostawy?
Czas dostawy zależy od ilości i trudności zamówienia klienta. Zazwyczaj dostawa towarów magazynowych w ciągu 3 dni, a produktów niestandardowych w ciągu 2 tygodni.

5. A co z kontrolą jakości w Twojej firmie?
Przetestujemy i sprawdzimy produkty, aby zapewnić jakość produktów i uzyskać Twoją satysfakcję. Jakość jest najważniejsza w naszej firmie, od materiału po dostawę, wszystko zostanie podwójnie sprawdzone, a firma uzyskała IS09001, aby to zapewnić.

Jak zamówić złącza magnetyczne od UPE

✅ Krok 1: Prześlij swoje wymagania

✅ Krok 2: Wycena i umowa

✅ Krok 3: Potwierdź zamówienie i zapłać

✅ Krok 4: Produkcja i wysyłka

✅ Krok 5: Zapewnienie jakości
