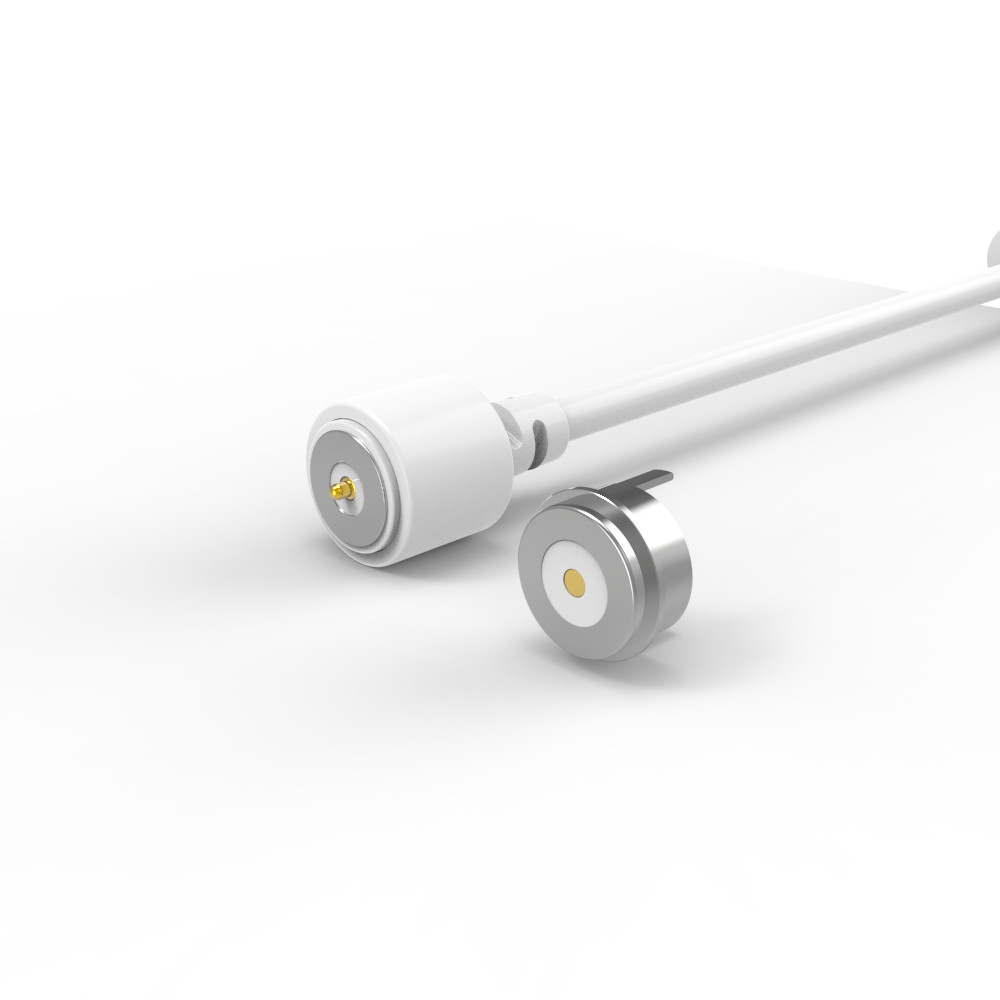

2-pozycyjny magnetyczny złącze sprężynowe Pogo pin do złącza kabla magnetycznego USB A

2-pozycyjny magnetyczny złącze ze sprężynującym pinem Pogo do magnetycznego złącza kabla USB A.

UPE jest profesjonalnym producentem złączy magnetycznych i złączy kabli magnetycznych.

Mamy własnych profesjonalnych projektantów, aby spełnić wszelkie Państwa wymagania i zapewnić usługę dostosowywania złączy magnetycznych. Różne produkty i rozwiązania złączy magnetycznych z pinami Pogo mogą być zaprojektowane zgodnie z różnymi potrzebami klienta.

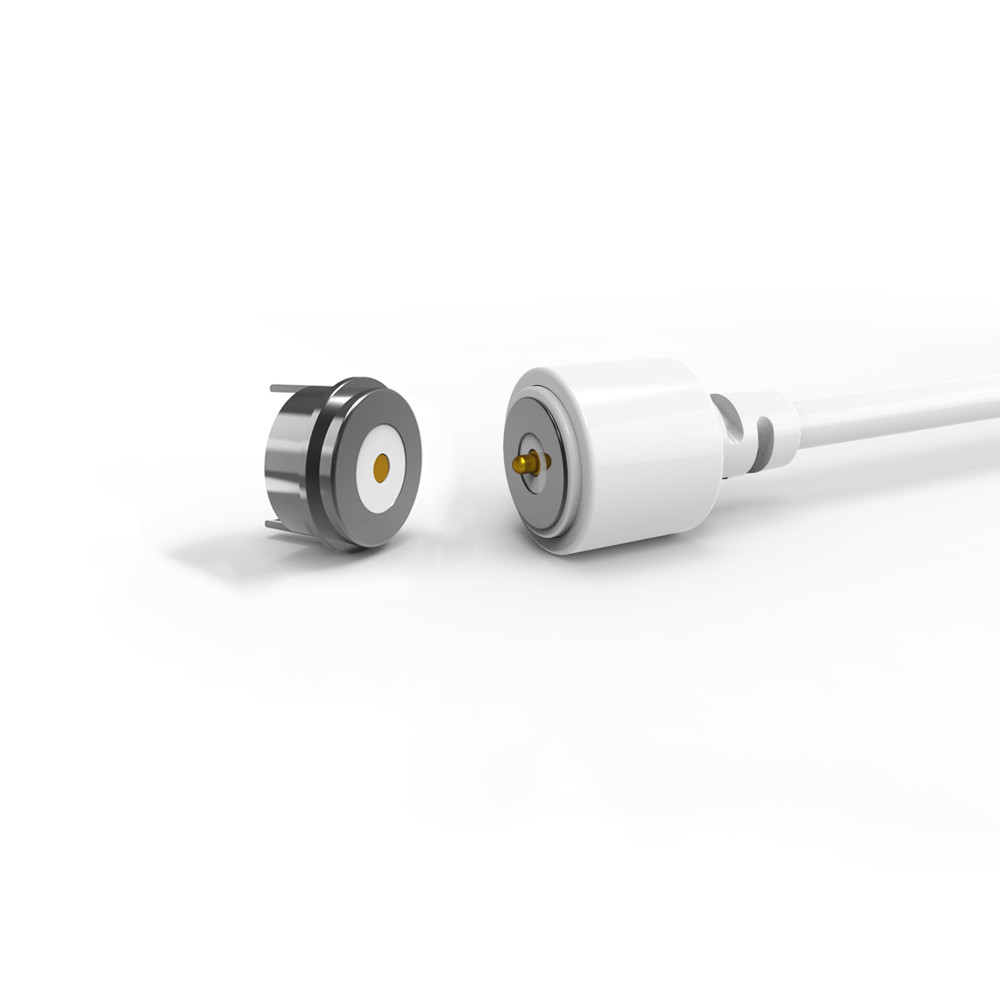

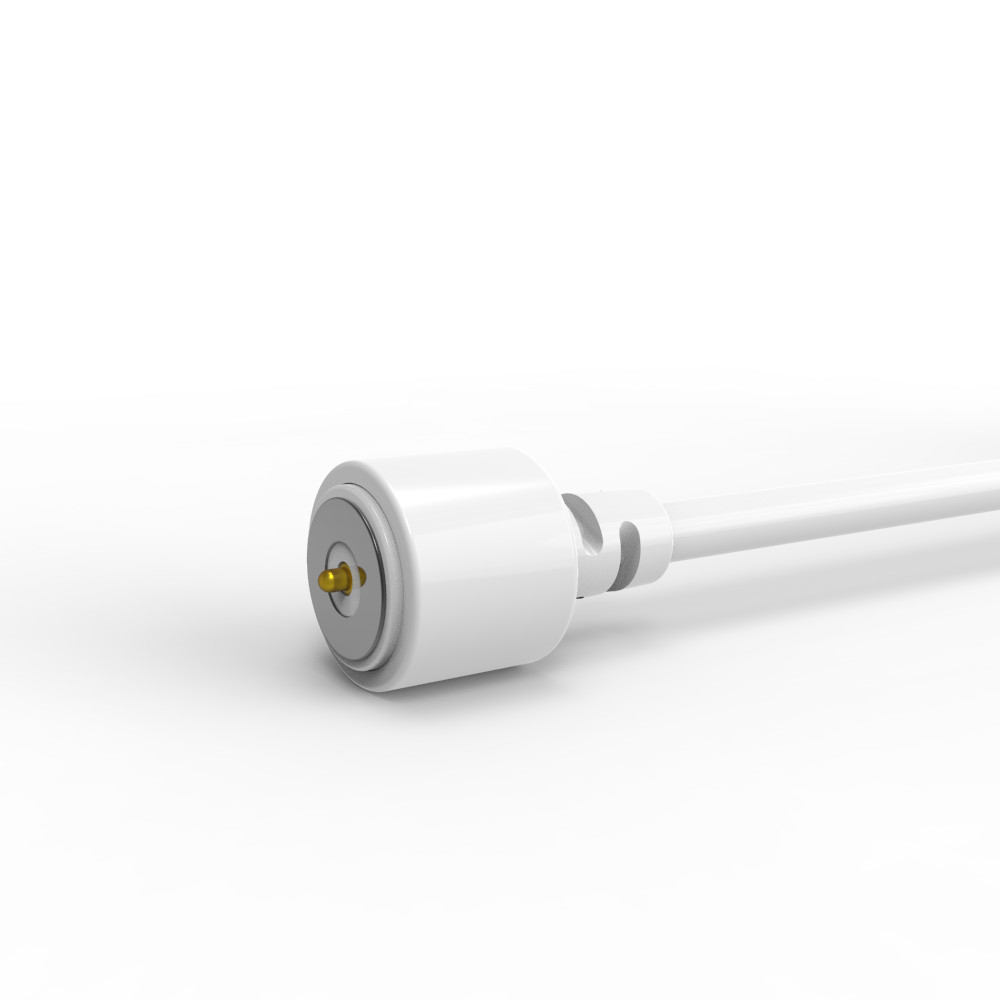

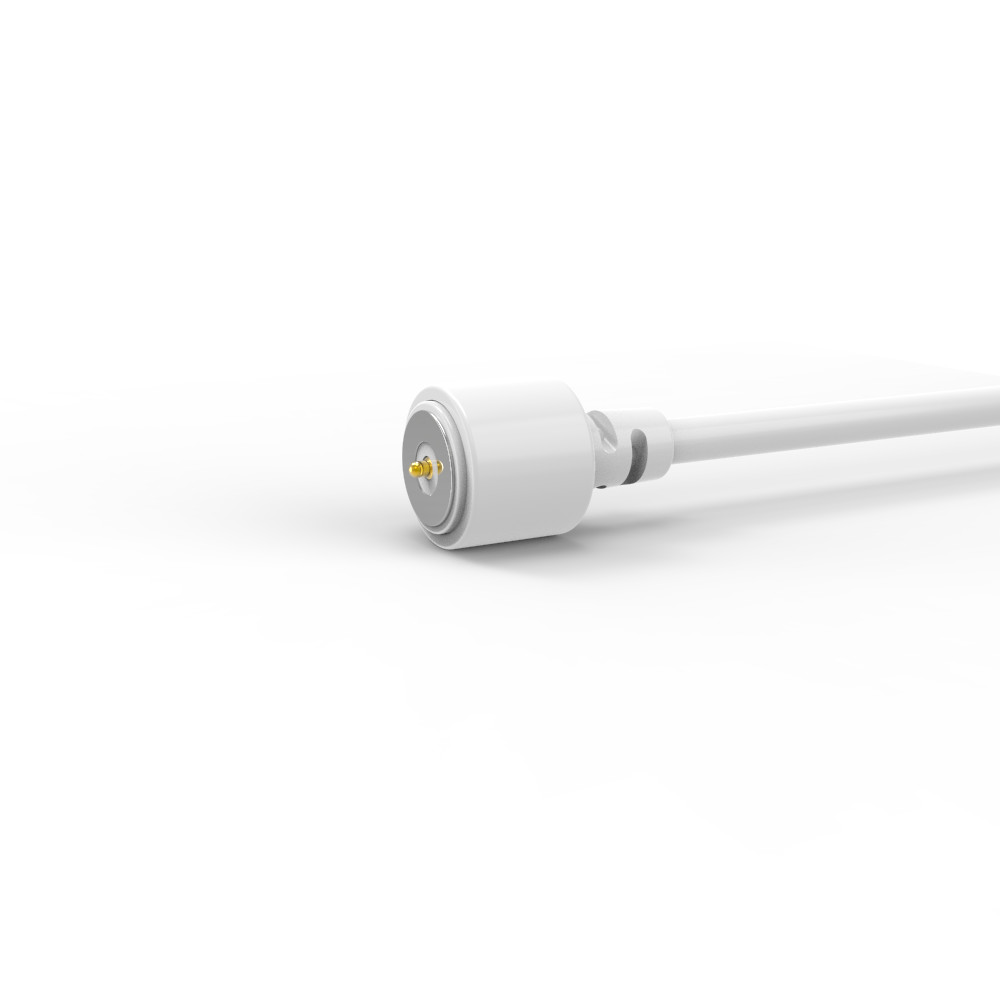

Męskie magnetyczne złącze kablowe:

1. Materiały i konstrukcja (Premium i trwałe):

Piny Pogo: Mosiężny rdzeń z wysokiej klasy powłoką (60~100µ" Ni pod 5µ" Au) zapewniającą doskonałą odporność na korozję, niską rezystancję styku i długotrwałą niezawodność.

Obudowa: Biały LCP+30%GF UL94 V-0

Magnes: NdFeB N52 (niklowany) – Wiodąca w branży siła magnetyczna (klasa N52) dla pewnego połączenia z ochroną przed korozją.

Kable i osłony:

Kabel: OD 3,0 mm, 2-żyłowy (43x0,08 mm ocynowanych miedzianych splotów).

Złącza i osłony przewodów: Biały TPE 90A – Elastyczny, odporny na ścieranie i estetycznie spójny.

2. Wydajność mechaniczna (precyzyjnie zaprojektowana):

Siła sprężyny: 60g ±10g przy skoku roboczym 1,0 mm – Zoptymalizowana dla stabilnego nacisku styku i łatwego łączenia.

Skok: Pełny skok 1,2 mm (skok roboczy 1,0 mm).

Żywotność: 10 000+ cykli – Solidna konstrukcja dla wysokiej częstotliwości

3. Niezawodność elektryczna (przetestowana i certyfikowana):

Ocena: 12V / 2A – Odpowiednie do transmisji danych/zasilania o niskiej mocy (np. urządzenia do noszenia, urządzenia IoT).

Rezystancja styku: ≤50mΩ na pin (zapewniająca minimalny spadek napięcia).

Testowanie: 100% test obwodu otwartego/zwartego + 48H test w komorze solnej (weryfikacja odporności na korozję).

Zgodność: ROHS/REACH – Bezpieczne dla środowiska dla rynków globalnych.

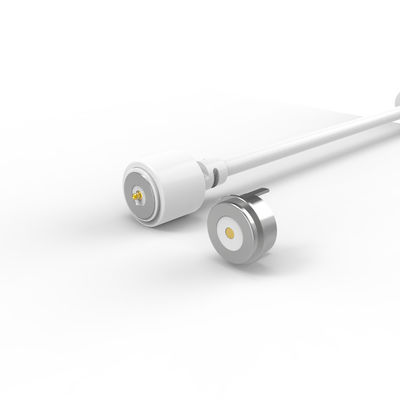

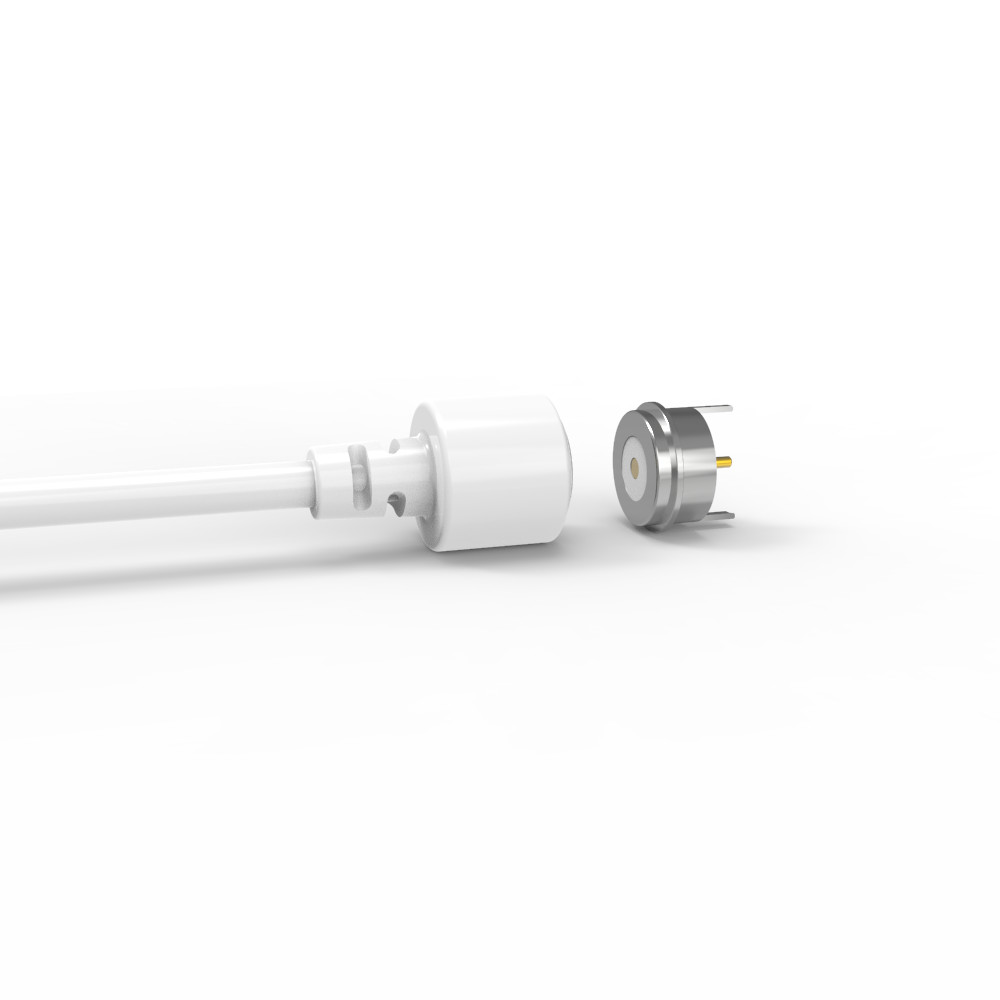

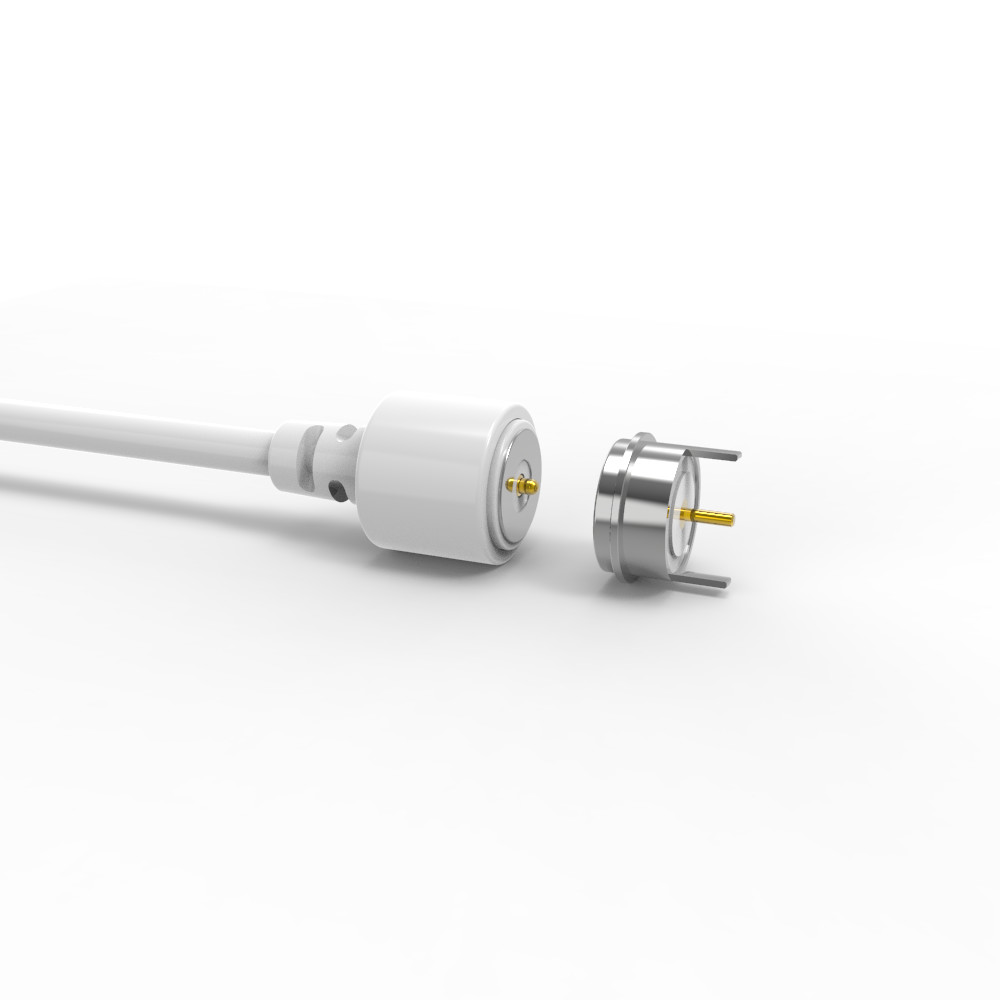

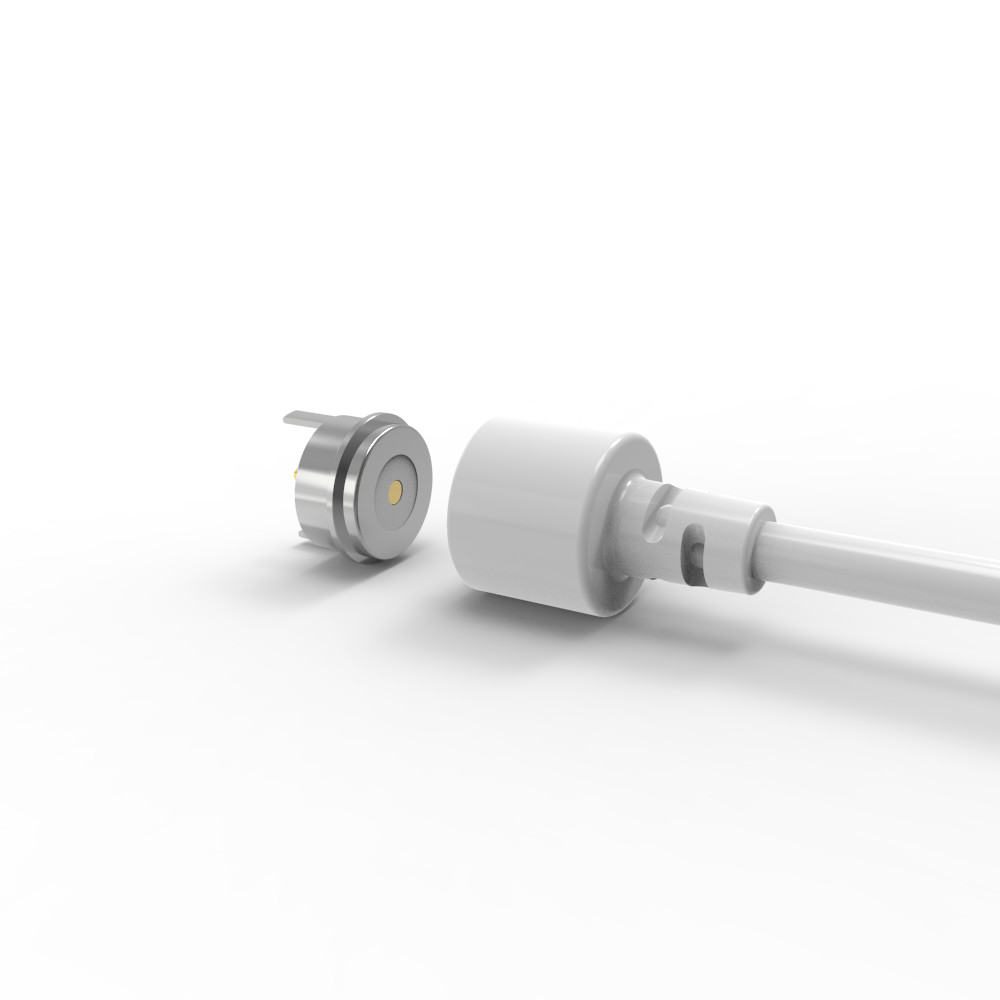

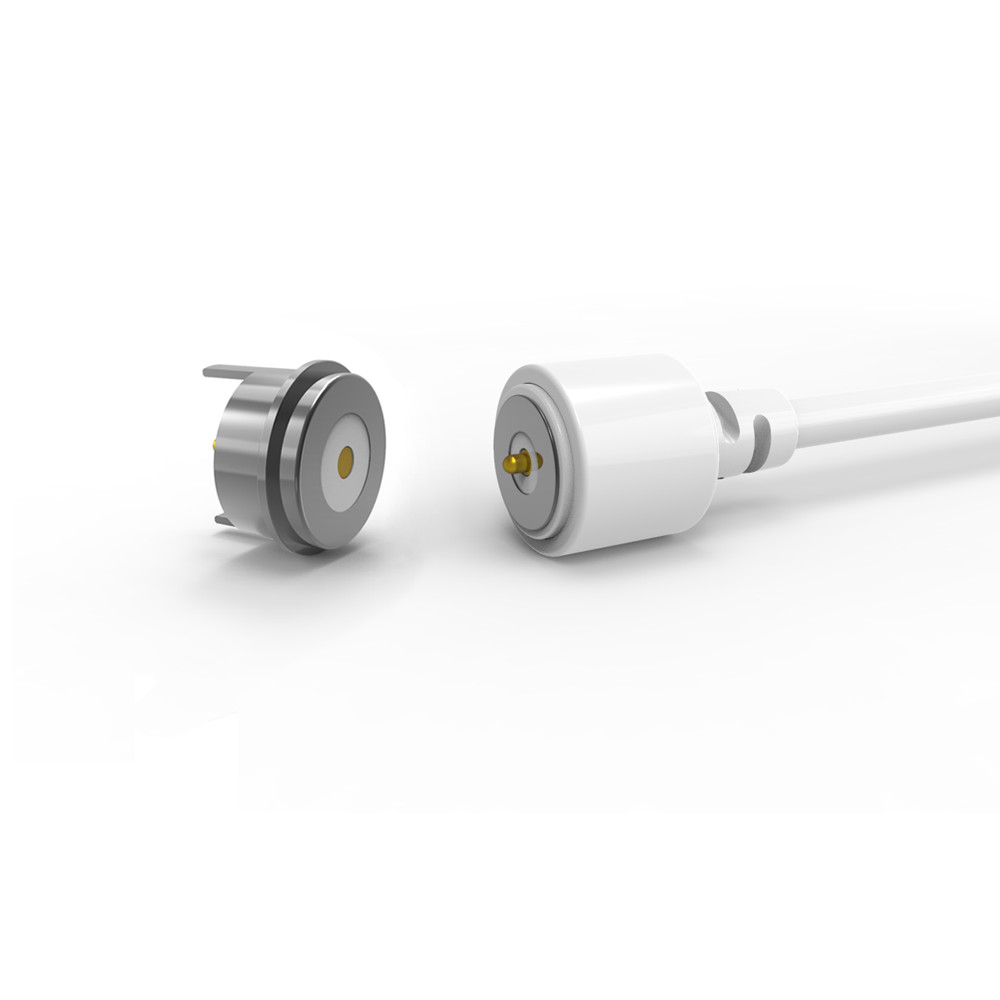

Żeńskie magnetyczne złącze:

Kluczowe komponenty i materiały:

1. Piny (styki elektryczne):

.Materiał bazowy: Bezołowiowy stop mosiądzu C6801 (Wyższa zawartość miedzi niż w standardowym mosiądzu, oferująca lepszą przewodność i odporność na korozję).

.Powłoka: Taka sama jak w przypadku męskiego - Min. 5µ" złota (Au) na 60-100µ" niklu (Ni). Zapewnia doskonałą odporność na korozję i niską rezystancję styku.

2. Obudowa (główny korpus z tworzywa sztucznego):

.Materiał: Identyczny jak w przypadku męskiego - Biały LCP+30%GF UL94 V-0

3. Obudowa (zewnętrzna metalowa struktura):

.Materiał: Bezołowiowy stop mosiądzu C6801.

.Powłoka: Nikiel (Ni). Zapewnia ochronę przed korozją i spójne wykończenie. Jest to istotna różnica strukturalna w porównaniu ze złączem męskim.

3. Magnes:

.Typ: Identyczny jak w przypadku męskiego - NdFeB N52 (Najmocniejsza powszechnie stosowana klasa).

.Powłoka: Nikiel (Ni). Niezbędna do ochrony magnesu przed korozją.

Specyfikacje elektryczne:

1. Napięcie robocze: 12V DC (Takie samo jak w przypadku męskiego).

2. Prąd roboczy: 5,0A (Krytyczna różnica - Wyższy niż 2A w przypadku męskiego).

3. Rezystancja styku: Maks. 50mΩ na pin (Taka sama specyfikacja jak w przypadku męskiego).

4. Testowanie: 100% test obwodu otwartego i zwartego (Standardowa kontrola jakości).

Zgodność i niezawodność:

Zgodność ze środowiskiem: Wyraźnie zgodny z RoHS i REACH.

Odporność na korozję (test w komorze solnej): 48 godzin (Tak samo jak w przypadku męskiego, co wskazuje na dobrą odporność na środowisko dla powłoki/materiałów

Opis zastosowania produktu (nie ogranicza się do poniższego):

To żeńskie złącze jest przeznaczone do wszechstronnej integracji z produktami końcowymi:

1. Wtykowa płyta PCB do spawania: Zaprojektowana do bezpośredniego lutowania przelotowego lub potencjalnie powierzchniowego na PCB. Obudowa prawdopodobnie ma zakładki/piny lutownicze.

2. Formowanie i enkapsulacja po spawaniu przewodów: Może być montowane z najpierw przymocowanymi przewodami, a następnie formowane/enkapsulowane w celu odciążenia i uszczelnienia.

3. Dodaj zacisk transferowy do PCB: Sugeruje, że złącze może być zamontowane na pośredniej PCB "zacisku transferowym", który jest następnie podłączony do głównej PCB (przydatne dla modułowości lub wyrównania).

4. Wtrysk formowania do formy do osadzania: Zaprojektowane do bezpiecznej integracji z plastikową obudową produktu za pomocą formowania wtryskowego. Obudowa HTN i metalowa obudowa zapewniają solidne punkty kotwiczenia.

5. Przewody połączone bezpośrednio: Przewody mogą być zakończone bezpośrednio do pinów złącza (np. lutowanie, zaciskanie) bez konieczności umieszczania ich najpierw na PCB.

Parametr magnetycznych złączy kablowych 2Pin:

Rysunek techniczny magnetycznego złącza kablowego 2Pin

Rysunek techniczny żeńskiego magnetycznego złącza 2Pin

Zazalecany układ PCB

Zalety złącza magnetycznego:

●Humanizowany projekt automatycznego doświadczenia połączenia adsorpcyjnego;

●Humanizowane zabezpieczenie przed upadkiem: łatwo je wyjąć z interfejsu ładowania, i nie jest łatwo usunąć urządzenie;

●Czas życia: do 100 000-200 000 cykli;

●Wodoodporna konstrukcja: żeński koniec urządzenia może być pyłoszczelny i wodoodporny (IPX8);

●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje transmisję dużego prądu;

●Wygląd złącza magnetycznego można dopasować do projektu urządzenia klienta;

●Projekt struktury zapobiegającej zwarciom produktu i zabezpieczenie przed uszkodzeniem;

●Realizacja transmisji sygnału o wysokiej częstotliwości, może zastąpić tradycyjną funkcję USB2.0 HDMI 1.3 Transmisja sygnału wideo i audio

Zastosowanie produktów:

1.Urządzenia do noszenia, inteligentne urządzenia do pozycjonowania, inteligentne opaski na rękę dla dzieci, inteligentne zegarki, telefony komórkowe do noszenia, zestawy słuchawkowe Bluetooth itp.) kabel do transmisji danych, kabel do ładowania, połączenie końcowe przewodu magnetycznego

2. Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt do komunikacji danych, sprzęt telekomunikacyjny, automatyka i sprzęt przemysłowy, sprzęt audiowizualny

3. Lotnictwo, elektronika kosmiczna, komunikacja wojskowa

4. Motoryzacja, nawigacja samochodowa, sprzęt testujący i pomiarowy

5. Elektronika użytkowa (telefony komórkowe, tablety, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne i wiele innych dziedzin elektronicznych.)

Dlaczego warto wybrać nas?

1. Profesjonalna usługa dostosowywania

2. Szybka zdolność produkcji próbek

3. Ścisły system kontroli jakości

4. Przetwarzanie z importowanymi komponentami

5. Precyzyjny sprzęt testujący

6. Rozsądne procedury kontroli kosztów

7. Standardy środowiskowe produktu

Jak złożyć zamówienie na magnetyczne złącze kablowe

Krok 1: Prześlij swoje wymagania
Podaj te kluczowe szczegóły:

✅Typ złącza: np. tylko ładowanie, dane+zasilanie (USB-C/HDMI), pin Pogo, hybrydowy

✅Ilość: Szacowana roczna wielkość (np. 50 tys. sztuk/rok)

✅Potrzeby dostosowywania:
.Kształt/rozmiar (np. okrągły Ø5mm, kąt prosty)
.Prąd znamionowy (np. szybkie ładowanie 8A)

.Stopień ochrony IP (np. IPX8 wodoodporny)

.Typ sygnału (np. USB 2.0 + zasilanie 12V)
Estetyka (kolor, branding, wykończenie powierzchni)

✅Specyfikacje techniczne: Napięcie robocze, cykle łączenia, zakres temperatur pracy

Krok 2: Wycena i umowa
UPE zapewnia:
.Cena jednostkowa (rabaty ilościowe dla zamówień powyżej 5 tys. sztuk)
.Czas realizacji (prototypowanie + masowa produkcja)
.Warunki płatności (np. 50% depozytu, 50% przed wysyłką)

Finalizacja: MOQ, harmonogram dostaw, pakowanie

Krok 3: Potwierdź zamówienie i zapłać
Podpisz PO lub formalną umowę zamówienia

Płać bezpiecznie za pośrednictwem:
.Przelew bankowy (SWIFT/TT)
.PayPal
.List akredytyw (dla zamówień hurtowych)

Krok 4: Produkcja i wysyłka
✅Prototypowanie: 5-7 dni (zatwierdzenie próbki przed masową produkcją)

✅Masowa produkcja: 15-20 dni (elastyczne skalowanie)

Wysyłka:
.EXW
.Śledzenie logistyczne (DHL, FedEx, fracht morski)

Krok 5: Zapewnienie jakości
✅Przed wysyłką: UPE dostarcza raporty QC (testowanie IP, kontrola ciągłości)

✅Po dostawie: Sprawdź pod kątem:
.Dokładności wymiarowej
.Wydajności sygnału/zasilania
.Spójności wykończenia

Wysyłka

W przypadku jakichkolwiek pytań prosimy o przesłanie na adres union@upetech.net
