| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VID1850B/ VIC1800B |
| Dokument: | VID1850B.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| Name: | Magnetic Cable Connector | Material: | TPE,Brass,NdFeB N52 |
|---|---|---|---|
| Spring force: | 50g±10g | Working storke: | 0.7mm |
| Current: | 1A | Volatge: | 12V |
| Cable lenght: | 1000mm | Color: | White |
| Salt spray test: | 48H | Mechanical life: | 10000 cycle Min. |
| Contact resistance: | 50mΩ Max (PIN) | Operation Temperature: | -25℃to +80℃ |
Biały kabel TPE Ładowarka magnetyczna Kabel ładujący USB 2.0 Zasilanie 2Pin do inteligentnej butelki na wodę.
UPE jest profesjonalnym producentem złączy magnetycznych i kabli magnetycznych.
Mamy własnych profesjonalnych projektantów, aby spełnić wszelkie Państwa wymagania i zapewnić usługę dostosowywania złączy magnetycznych. Różne produkty i rozwiązania złączy magnetycznych pogo pin mogą być zaprojektowane zgodnie z różnymi potrzebami klienta.

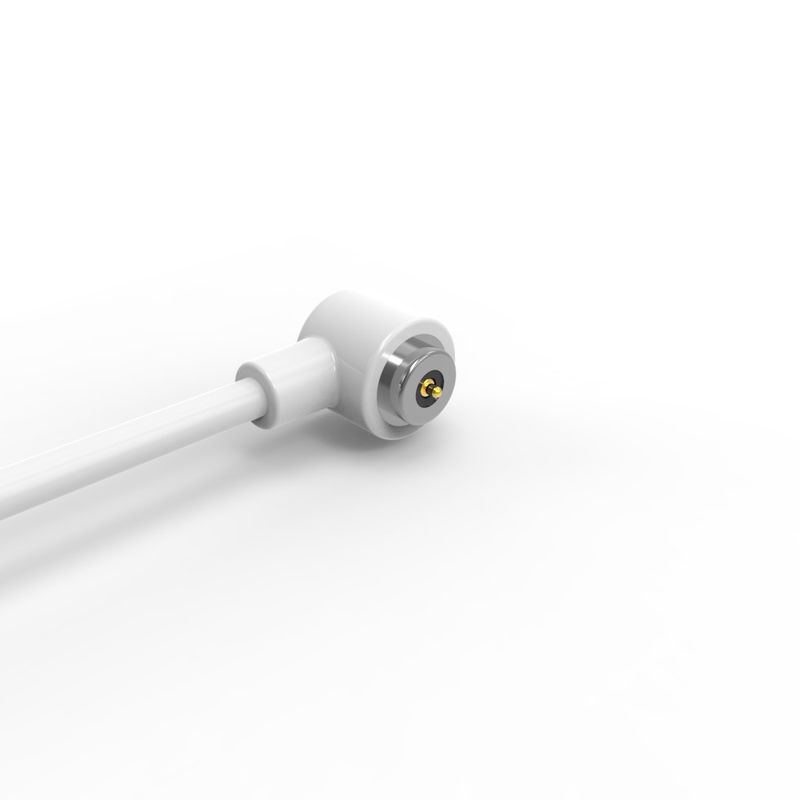

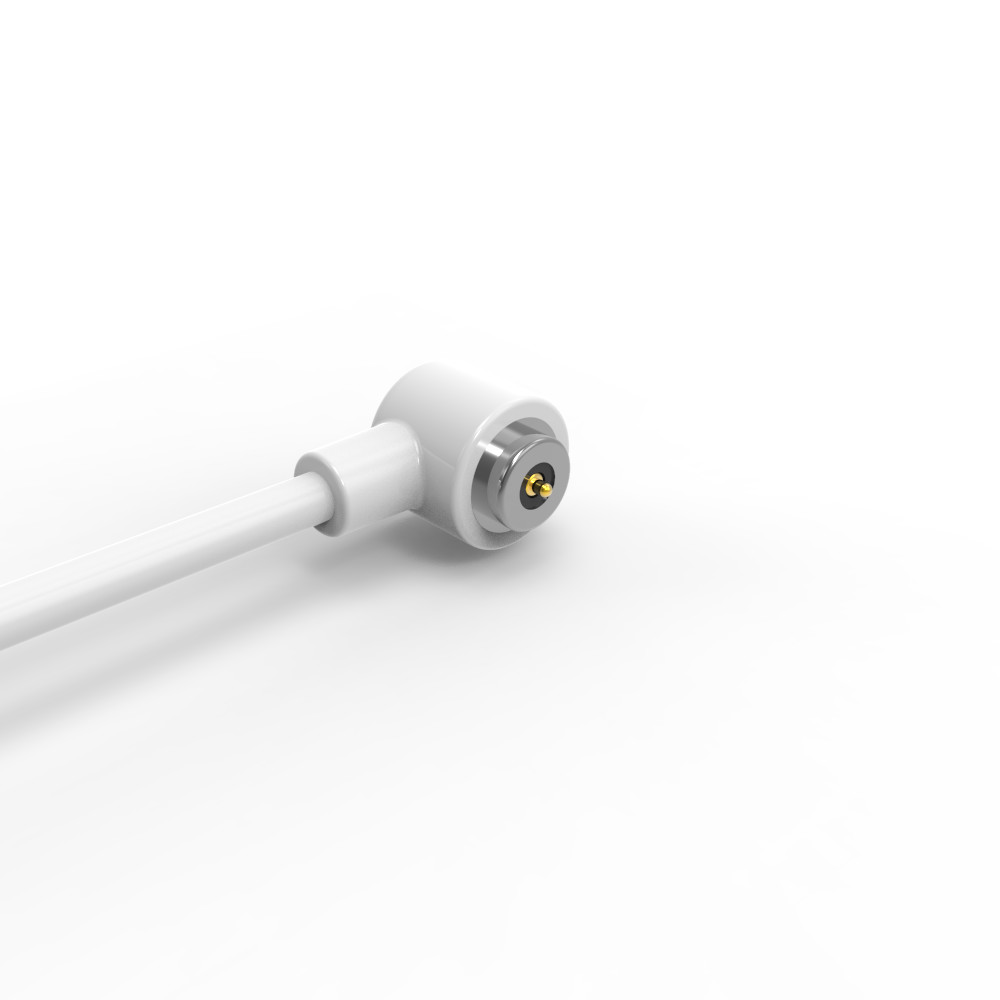

Męskie złącze kabla magnetycznego:
...Materiały:
Pogo Pin: Mosiądz (Platerowanie trzpienia i lufy 5U" Min Au na 60~100U" Ni);
Obudowa: Biały HTN+30%GF UL94 V-0;
Magnes: NdFeB N52 Platerowanie Ni;
Kabel: Biały OD 2.0*2C( TC19*0.08),
Osłona przewodu: Biały TPE 90A.
Osłona złącza: Biały TPE 90A..
...Mechaniczne:
Siła sprężyny: 50g±10g, przy skoku roboczym 0,70 mm.
Pełny skok: 0,90 mm.
Żywotność mechaniczna: min. 10000 cykli.
...Elektryczne:
Napięcie: 12V.
Prąd: 1A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
..Produkt zgodny z ROHS lub REACH.
..Test w komorze solnej: 48 H.

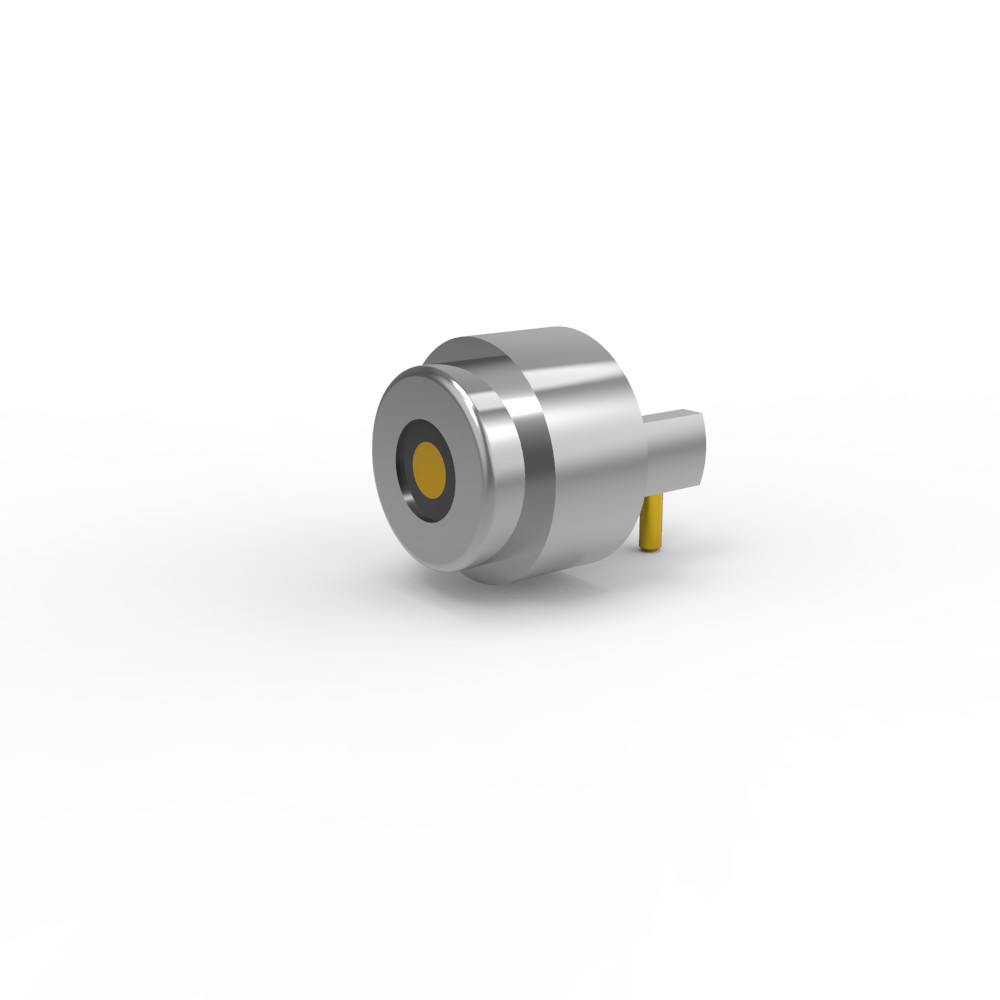

Żeńskie złącze magnetyczne:
..Materiały:
PIN: Bezołowiowy C6801, platerowanie 5U" Min Au na 60~100U"Ni ;
Obudowa: Czarny HTN+30%GF UL94 V-0 ;
Powłoka: MosiądzC3602Platerowanie Ni;
Magnes: NdFeB N52 Platerowanie Ni
...Elektryczne:
Napięcie: 12 V.
Prąd: 1,0A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarty i zwarty.
Produkt zgodny z ROHS lub REACH.
Test w komorze solnej: 48 H.
Opis zastosowania produktu (nie ogranicza się do poniższych):
1. Spawanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po spawaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy osadzalnej;
5. Przewody można łączyć bezpośrednio.
Parametry okrągłych 2-pinowych złączy kablowych magnetycznych:
|
Nazwa |
Złącze kabla magnetycznego |
|
Typ |
Męski/Żeński |
|
Pin |
2pin |
|
Przewód |
TPE |
|
Długość kabla |
1000±20mm |
|
Kolor |
Biały |
|
Pogo pin/Części obrotowe |
Bezołowiowy C6801 |
|
Magnes |
N52 NdFeB Platerowanie Ni 15-20um |
|
Obudowa
|
Czarny HTN UL94V-0 |
|
Siła sprężyny |
50g±10g, przy 0,7mm skoku roboczym |
|
Pełnyskok |
0,9mm |
|
Żywotność mechaniczna |
10000 cykli min. |
|
Prąd |
1AMax |
|
Napięcie |
DC 12V |
|
Rezystancja styku |
50mΩ Max (PIN). |
|
Temperatura pracy |
-25℃ do +80℃ |
|
Test w komorze solnej |
48H |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Test |
Test 100% otwarty i zwarty |
Rysunek techniczny okrągłego 2-pinowego złącza kablowego
Rysunek techniczny okrągłego 2-pinowego żeńskiego złącza magnetycznego
Zalecane rozmieszczenie PCB
Zalety złącza magnetycznego:
●Humanizowany projekt automatycznego doświadczenia połączenia adsorpcyjnego;
●Humanizowane zabezpieczenie przed upadkiem: łatwo je wyjąć z interfejsu ładowania, i nie jest łatwo usunąć urządzenie;
●Czas życia: do 100 000-200 000 cykli;
●Wodoodporna konstrukcja: żeński koniec urządzenia może być pyłoszczelny i wodoodporny (IPX8);
●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje transmisję dużego prądu;
●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;
●Konstrukcja produktu zapobiegająca zwarciom i zabezpieczająca przed błędami;
●Realizacja transmisji sygnału o wysokiej częstotliwości, może zastąpić tradycyjną funkcję USB2.0 HDMI 1.3 Transmisja sygnału wideo i audio
Zastosowanie produktów:
Dlaczego warto wybrać nas?
Zaangażowanie w jakość i partnerstwo
Kierując się zasadami jakości, uczciwości i wyjątkowej obsługi,
szczerze oczekujemy współpracy z większą liczbą partnerów w celu osiągnięcia wzajemnego sukcesu.
Od pozyskiwania materiałów i próbek próbnych form po produkcję na pełną skalę,
wdrażamy rygorystyczne kontrole warstwowe i kompleksową kontrolę jakości.
Zapewnia to, że każdy produkt spełnia wymagania klienta, z wskaźnikiem wad poniżej 98%.
Ustawiając precyzję i niezawodność na każdym etapie jako priorytet, gwarantujemy stałą doskonałość w dostawach.
Ciągłe innowacje dla doskonałości
Aby wyprzedzać na konkurencyjnym rynku i dostarczać produkty o najwyższej jakości,
nasza firma nieustannie inwestuje w najnowocześniejsze technologie i zaawansowane urządzenia.
Dzięki ciągłemu ulepszaniu naszych możliwości zapewniamy, że każdy produkt spełnia najwyższe standardy wydajności i niezawodności.
Jak złożyć zamówienie na złącze kabla magnetycznego
* Zidentyfikuj swoje wymagania (typ złącza, wymagana ilość, wymagania niestandardowe, specyfikacje techniczne)
*Negocjuj ceny i warunki (mogą obowiązywać rabaty ilościowe).
*Potwierdź szczegóły zamówienia (typ złącza, ilość, personalizacja).
*Dokonaj płatności (za pośrednictwem PayPal, przelewu bankowego lub innych bezpiecznych metod).
*Wysyłka i kontrola jakości
*Śledź przesyłkę.
*Sprawdź produkt po przybyciu, aby zapewnić jakość.
Termin płatności: T/T, 50% depozytu, 50% salda
Metoda płatności: T/T, PayPal, OCBC
Przykładowy czas realizacji: Próbka z magazynu 2-3 dni robocze / próbka niestandardowa 5-7 dni roboczych
Czas realizacji produkcji:10-15 dni roboczych
Wyprodukowano dla: Ameryki, Europy, Azji, Afryki Południowej
Warunki handlowe: EXW
Fracht: Powietrze, Morze, Ekspres
Usługa: Wysoka jakość w rozsądnej cenie, usługa OEM, dowolny specjalny rozmiar, kolor, wzory są dopuszczalne
