| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VID1850A /VIC1800B |
| Dokument: | VID1850A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącze kablowe magnetyczne | Materiał: | TPE, Brass, NDFEB N52 |
|---|---|---|---|
| Siła Wiosny: | 50 g ± 10 g | Pracujący storke: | 0,7 mm |
| Aktualność: | 1A | Napięcie: | 12V |
| Długość kabla: | 1000 mm | Kolor: | czarny |
| Test w komorze solnej: | 48h | Życie mechaniczne: | 10000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Operacja Temperatura: | -25°C do +80°C |

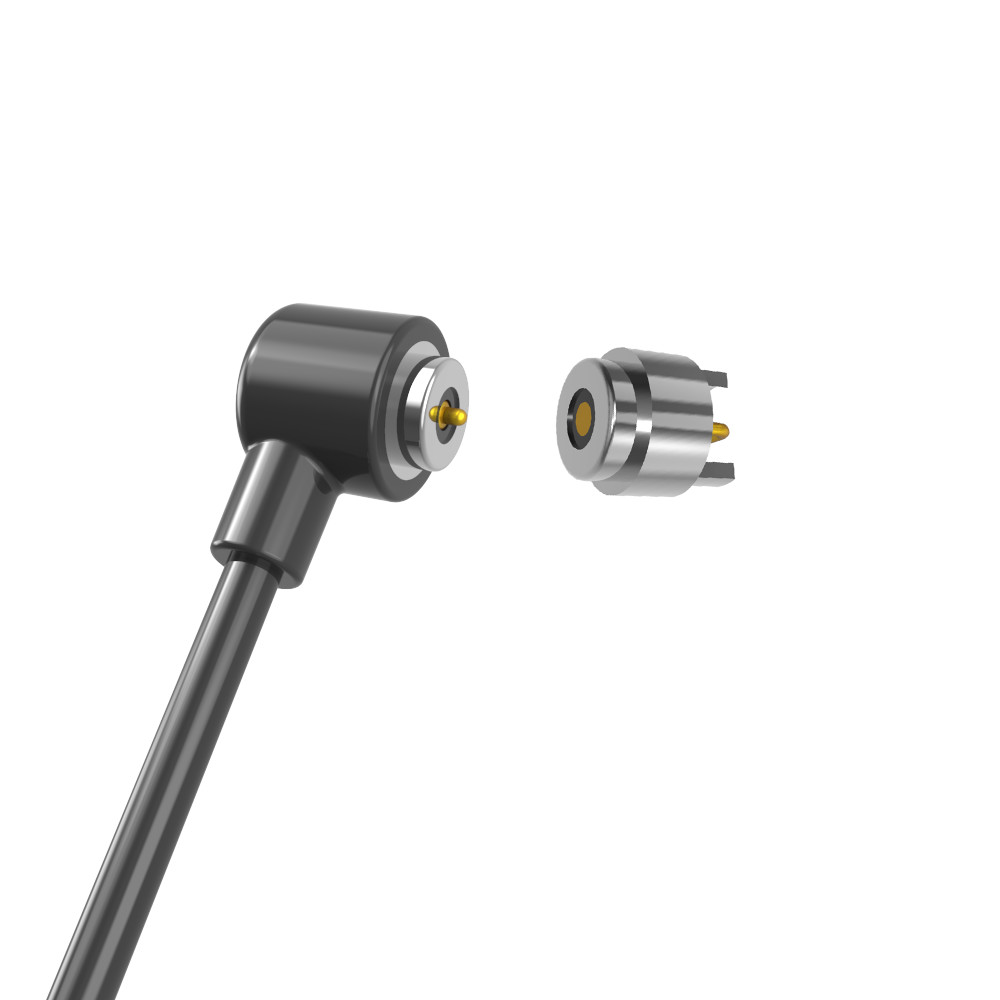

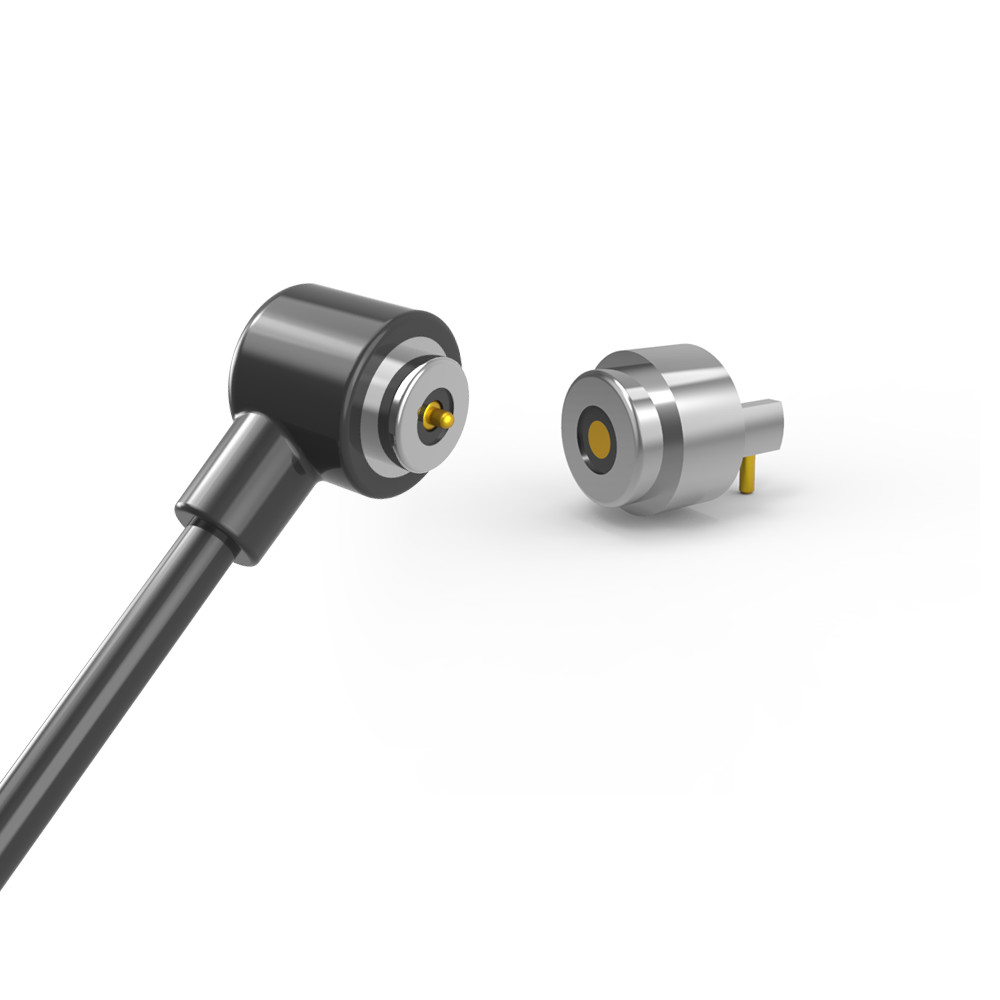

OD4.0mm 90 ° TPE Kabel Męski Żeński Magnetyczny Złącze Kabla USB.

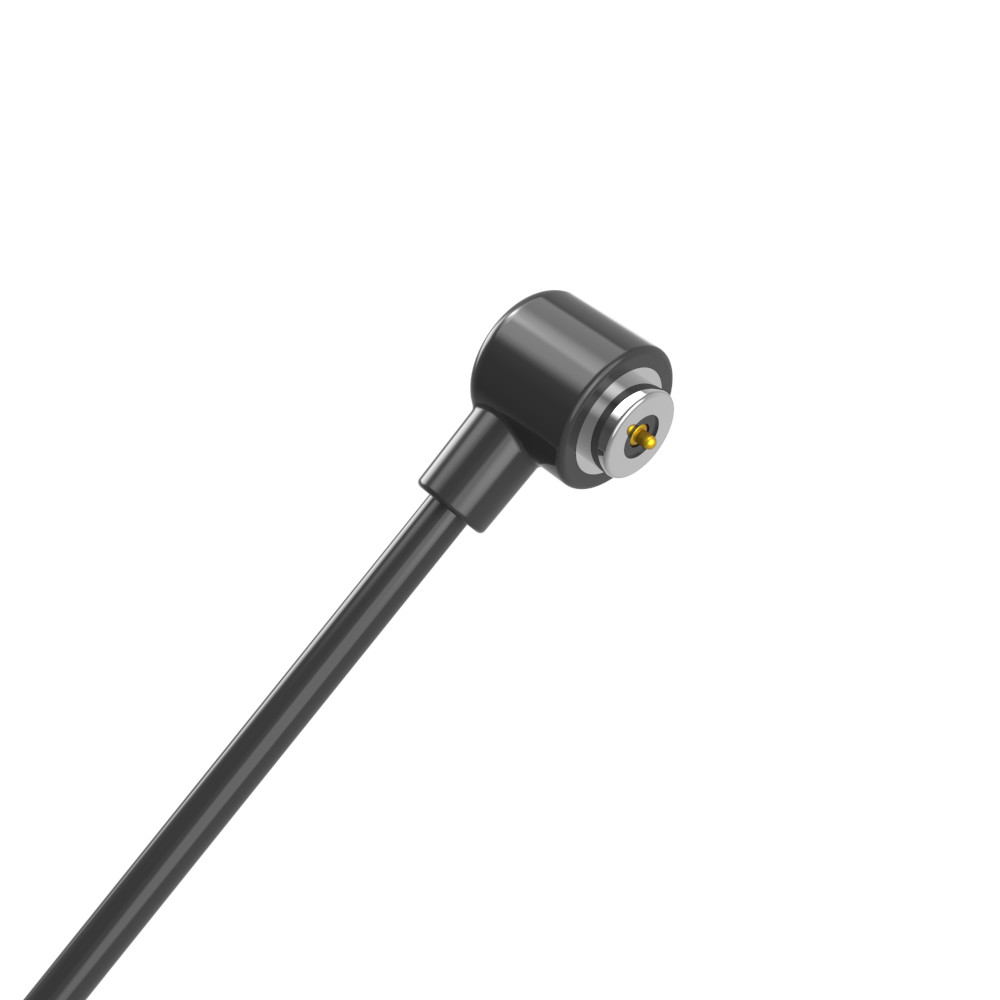

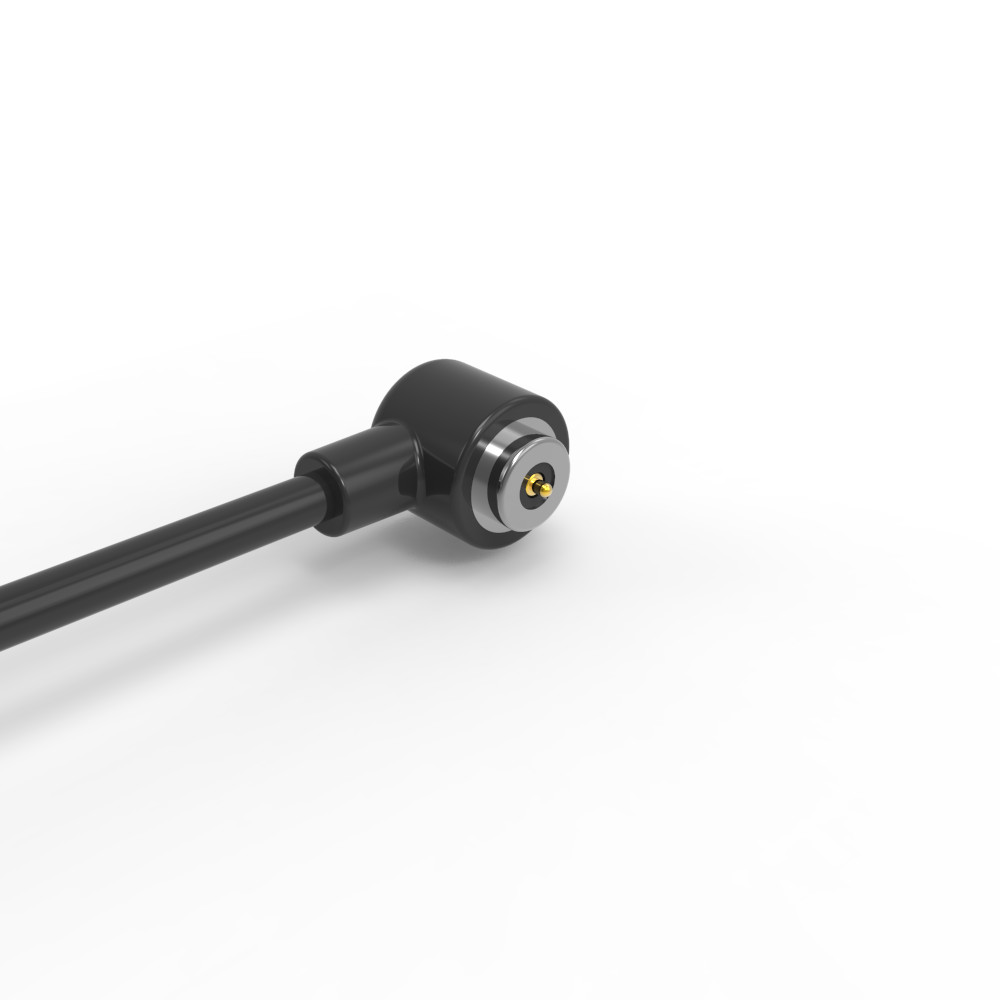

Męskie magnetyczne złącze kabla:
...Materiały:
Pogo Pin: Mosiądz (Platerowanie trzpienia i lufy 5U" Min Au na 60~100U" Ni);
Obudowa: Czarny HTN+30%GF UL94 V-0;
Magnes: NdFeB N52 Platerowanie Ni;
Kabel: Czarny OD 2.0*2C( TC19*0.08),
Osłona przewodu: Czarny TPE 90A.
Osłona złącza: Czarny TPE 90A..
...Mechaniczne:
Siła sprężyny: 50g±10g, przy skoku roboczym 0,70 mm.
Pełny skok: 0,90 mm.
Żywotność mechaniczna: 10000 cykli Min..
...Elektryczne:
Napięcie: 12V.
Prąd: 1A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarcia i zwarcia.
..Produkt zgodny z ROHS lub REACH.
..Test w komorze solnej: 48 H.
Żeńskie magnetyczne złącze:
..Materiały:
PIN: Bezołowiowy C6801, platerowanie 5U" Min Au na 60~100U"Ni ;
Obudowa: Czarny HTN+30%GF UL94 V-0 ;
Obudowa: Mosiądz C3602 Platerowanie Ni;
Magnes: NdFeB N52 Platerowanie Ni
...Elektryczne:
Napięcie: 12 V.
Prąd: 1,0A.
Rezystancja styku: 50mΩMax (PIN).
Test 100% otwarcia i zwarcia.
Produkt zgodny z ROHS lub REACH.
Test w komorze solnej: 48 H.
Opis zastosowania produktu (nie ogranicza się do poniższych):
1. Spawanie wtykowe płytki PCB;
2. Formowanie i enkapsulacja po spawaniu przewodów;
3. Można dodać terminal transferowy tej płytki PCB;
4. Formowanie wtryskowe formy do osadzania;
5. Przewody można łączyć bezpośrednio.
Parametry okrągłych 2-pinowych magnetycznych złączy kablowych:
|
Nazwa |
Magnetyczne złącze kablowe |
|
Typ |
Męski/Żeński |
|
Pin |
2pin |
|
Przewód |
TPE |
|
Długość kabla |
1000±20mm |
|
Kolor |
Czarny |
|
Pogo pin/Części obrotowe |
Bezołowiowy C6801 |
|
Magnes |
N52 NdFeB Platerowanie Ni 15-20um |
|
Obudowa
|
Czarny HTN UL94V-0 |
|
Siła sprężyny |
50g±10g, przy 0,7mm skoku roboczym |
|
Pełnyskok |
0,9mm |
|
Żywotność mechaniczna |
10000 cykli Min.. |
|
Prąd |
1AMax |
|
Napięcie |
DC 12V |
|
Rezystancja styku |
50mΩ Max (PIN). |
|
Temperatura pracy |
-25℃ do +80℃ |
|
Test w komorze solnej |
48H |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Test |
Test 100% otwarcia i zwarcia |
Rysunek techniczny okrągłego 2-pinowego złącza kablowego
Rysunek techniczny okrągłego 2-pinowego żeńskiego złącza magnetycznego
Zalecany układ pcbZalety złącza magnetycznego:
1. Bezproblemowe połączenie ("Automatyczna adsorpcja")
2. Bezpieczeństwo i trwałość
3. Solidna ochrona środowiska
4. Dostarczanie dużej mocy
5. Elastyczność projektowania
6. Zaawansowane możliwości sygnałowe
