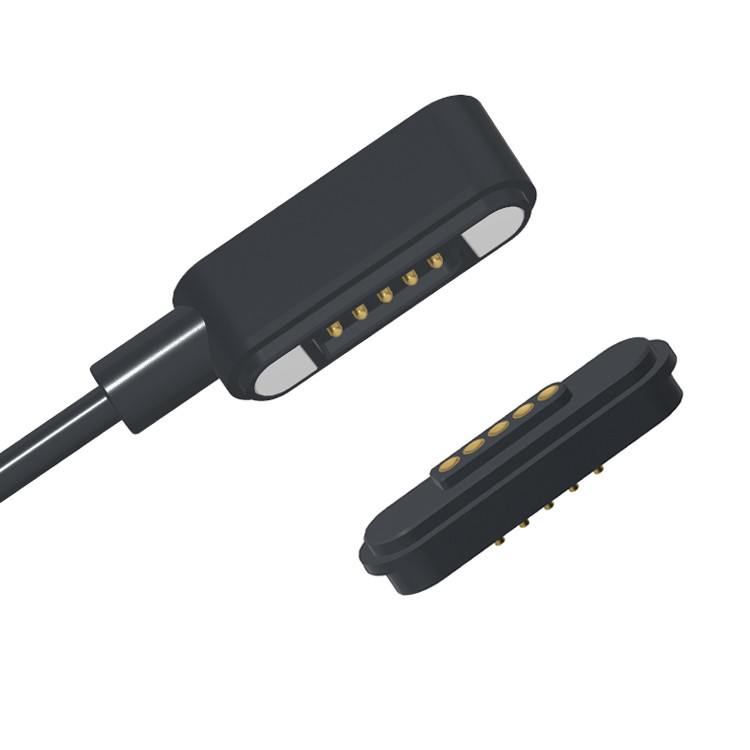

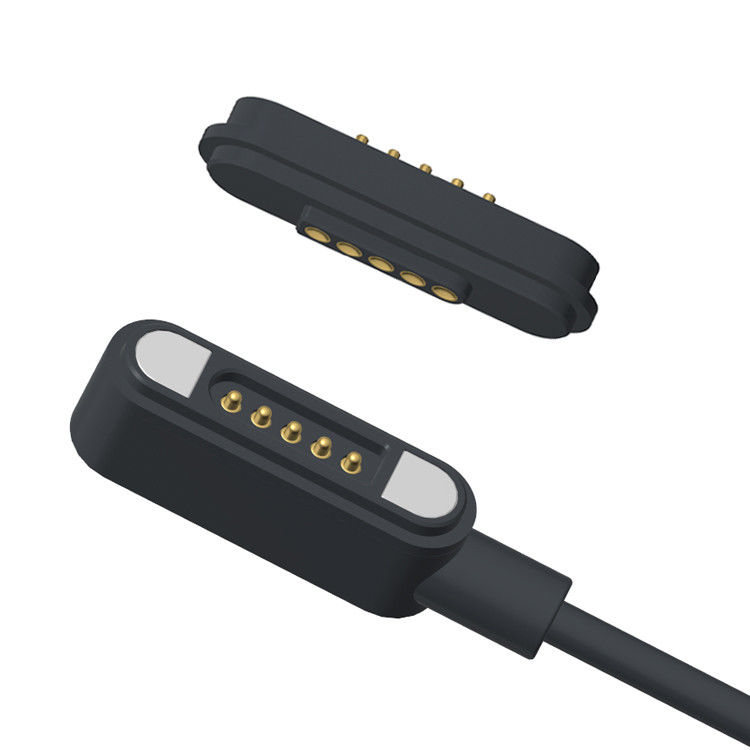

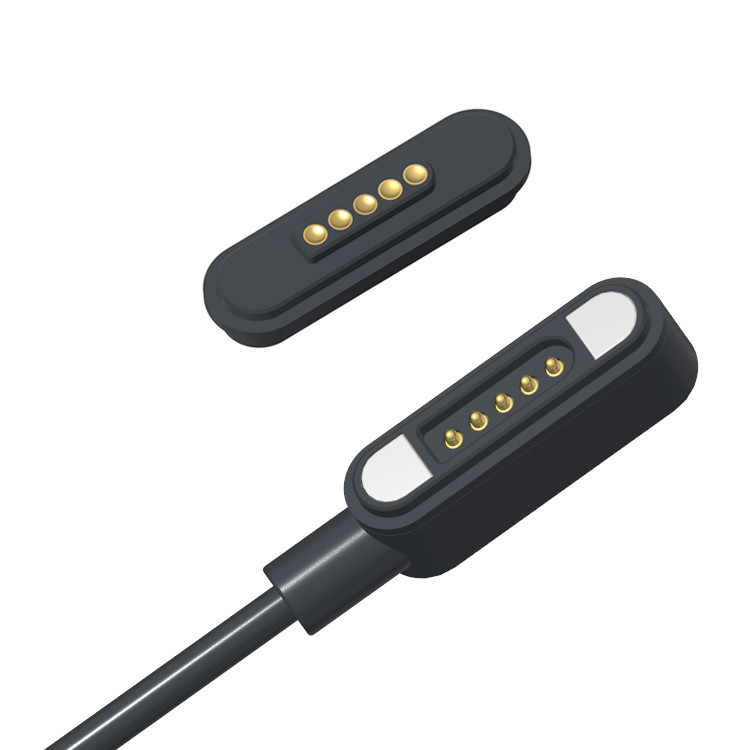

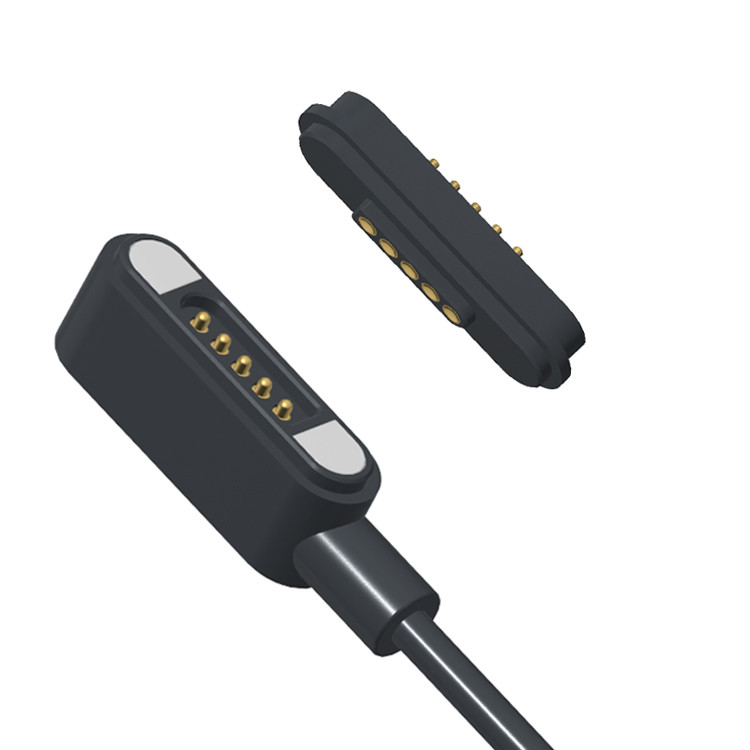

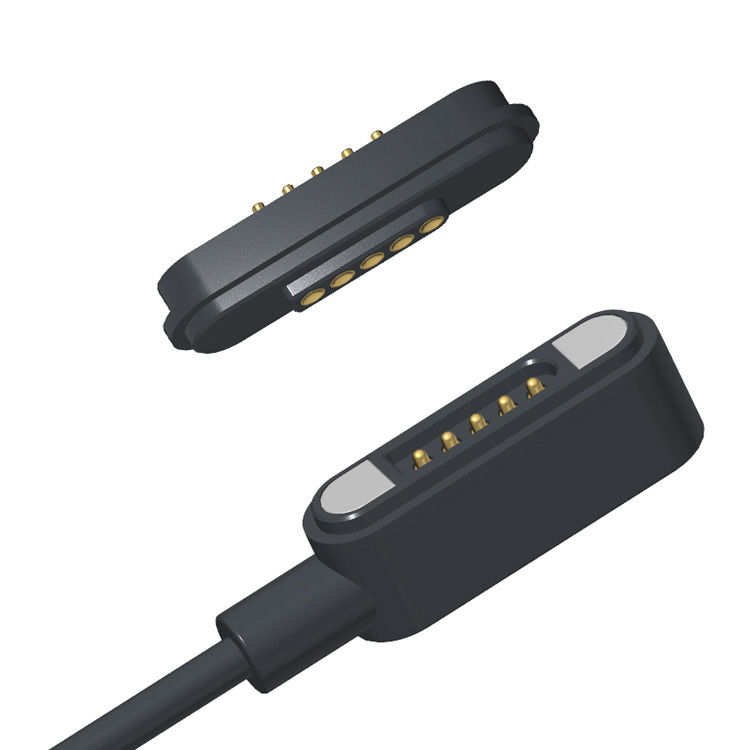

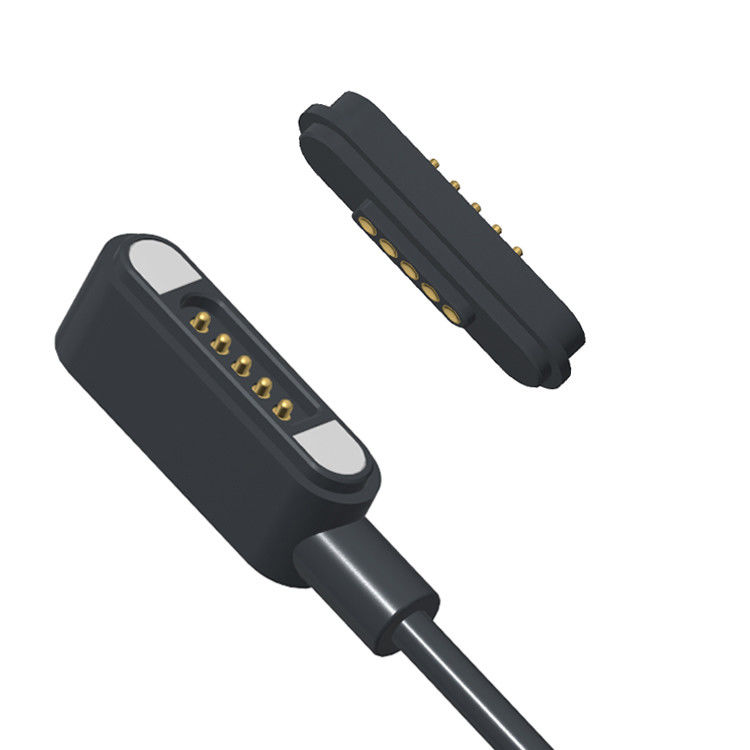

5Pin niestandardowy prostokątny męski i kobiecy połączenie kabli magnetycznych na produkcie elektronicznym

5Pin niestandardowy prostokąt mężczyzny i kobiety magnetyczny kabel złącza na produkcie elektronicznym.

UPE Professional Magnetic Connector & Cable Solutions Producent

Niestandardowy projekt. Niezawodna wydajność. Całkowite rozwiązania.

WUPESpecjalizujemy się w projektowaniu i produkcji wysokiej jakościłączniki magnetycznea takżeZłącza kablowe magnetyczneWraz z naszym wewnętrznym zespołem ekspertów inżynierów i projektantów dostarczamy innowacyjne, precyzyjnie zaprojektowane rozwiązania dla różnych branż,w tym elektronika użytkowa, urządzeń medycznych, IoT i zastosowań przemysłowych.

Aby zapewnić trwałość mechaniczną szpilki pogo, NIGDY jej nie sprężaj poza określony układ roboczy określony na rysunku.prowadzące do zmniejszenia wydajności lub awarii.

Materiały:

Wtyczka magnetyczna: Wtyczka magnetyczna męska

Wewnętrzne formowanie: PE Przejrzyste

Powierzchnia: TPE Black

Drut:OD3.0 4C 28AWG 2C 22AWG Czarny TPE

CableTie: Czarny PVC Metallel liptic cable tie

Wtykacz USB: Wtykacz męski USB

Osiedle:Czarny HTN UL94V-0

Pogo Pin: mosiądz C6801 Plating Au 0.125um
Kobieta szpilka: mosiądz C6801
Magnes: N52 NdFeB pokrycie Ni Cu Ni

Obudowa HTN (UL94V-0): nadaje się do środowisk o wysokiej temperaturze i spełnia normy bezpieczeństwa w zakresie łatwopalności.

Miedziana C6801 Szpilki: Dobra obróbkowość i przewodność; złoto złote zwiększa trwałość i odporność na kontakt.

Magnet N52 z pokryciem Ni-Cu-Ni: Wysoka wytrzymałość magnetyczna (N52 jest najmocniejszą jakością handlową) z pokryciem odpornym na korozję.

MEczaniczny:

Siła stykowa: 80g±20g przy żółwi roboczej o długości 1,0 mm

W pełnym wymiarze: 1,1 mm

Adsorpcja męska i żeńska Test trwałości: 10 000 cykli

Badanie zdolności adsorpcyjnej:adsorpcja przyczepiania macierzystego wynosi 800g±20%

Elektryczne:

Nomienne napięcie:DC12V; Nomienne napięcie: 3AMax.

Opór kontaktowy szpilki sprężynowej: maksymalnie 50 miliohm.

Wydajność środowiskowa:

Temperatura działania: -25°C do +80°C

Badanie środowiskowe: Spray soli przez 24 godziny

5Pin Mężczyźni złącza do kabli magnetycznych i Parametry złącza magnetycznego dla kobiet:

rysunek techniczny łącznika kablu magnetycznego 5pin

Rysunek techniczny łącznika magnetycznego 5pin

5pin magnetyczny kabel łącznik

Widok opakowania:

Zalety złącza magnetycznego:

1Bez wysiłku łączność
✔ Automatyczne adsorpcja ️ Inteligentna, przyjazna użytkownikowi konstrukcja umożliwia natychmiastowe i bezpieczne połączenia za pomocą wyrównania magnetycznego.
✔ Ochrona przed upadkami Łatwo oddziela się od interfejsu ładowania, utrzymując stabilność urządzeń, zmniejszając przypadkowe upadki.

2Nieporównywalna trwałość.
✔ Dłuższy okres użytkowania ️ Wyznaczony do 100 000 ️ 200 000 cykli, zapewniając długoterminową niezawodność.
✔ IPX8 wodoodporne i bestyloodporne

3. Wysokiej wydajności ładowania i transferu danych
✔ Szybkie ładowanie (5A10A) Wspiera transmisję dużego prądu w celu szybkiego dostarczania energii.
✔ Przekaz sygnału o dużej prędkości3, umożliwiające transmisję sygnału wideo/audio przy stabilnej mocy wysokiej częstotliwości.

4. Dostosowalny i bezpieczny projekt
✔ elastyczność estetyczna
✔ Bezprzewodowy i zabezpieczający przed uszkodzeniami ️ Wbudowana ochrona przed niewłaściwym użyciem i usterkami elektrycznymi.

Zastosowanie produktów z złączy magnetycznych:

1.Urządzenia noszone, inteligentne urządzenia pozycjonowania, inteligentne bransoletki dla dzieci, inteligentne zegarki, noszone telefony komórkowe, słuchawki Bluetooth itp.) kabel danych, kabel ładowania,połączenie końcowe przewodu z taśmy magnetycznej

2Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt łączności danych,przęt telekomunikacyjny,przęt automatyczny i przemysłowy,przęt audiowizualny

3.Lotnictwo, elektronika lotnicza, komunikacja wojskowa

4.Wyposażenie samochodowe,nawigacyjne,badania i pomiary

5Elektronika użytkowa ((telefony komórkowe, komputery tabletkowe, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne użytkowych i wiele innych dziedzin elektroniki.)

Dlaczego UPE ma być twoim partnerem?

✔Najwyższa jakość Trwałe, wydajne złącza magnetyczne zapewniające bezpieczne połączenia.
✔Rozwiązania niestandardowe projektowanie dostosowane do spełnienia specyficznych wymagań aplikacji.
✔Innowacyjne technologie¢ Zaawansowane sprzężenie magnetyczne umożliwiające łatwe, bezpieczne i szybkie połączenia.
✔Szerokie zastosowaniaIdealne dla urządzeń elektronicznych, urządzeń medycznych, sprzętu przemysłowego i innych.
✔Niezawodna wydajność Zbudowany z myślą o długowieczności i ciągłej łączności.

Jak złożyć zamówienie na połączenie kabli magnetycznych z UPE

1Przedstaw swoje wymagania.
Należy podać szczegóły takie jak:

.Rodzaj złącza (moc, dane, hybrydowy, wodoodporny itp.)

.Poziomy napięcia i prądu

.Długość kabla i specyfikacje

.Polaryzacja magnetyczna i preferencje ustawienia

Ilość i czas realizacji

Specjalne wymagania (kwalifikacja IP, osłona, certyfikacje itp.)

.Opcja 1: Wypełnij formularz RFQ na naszej stronie internetowej.
.Opcja 2: Wyślij swoje specyfikacje bezpośrednio nasunion@upetech.net(lub wyznaczonego przez Państwa osoby kontaktowej).

2Otrzymaj zamówienie na zamówienie.
Nasz zespół inżynierów przejrzy wasze wymagania.

Zapewnimy konkurencyjną ofertę, w tym:Ceny/okres realizacji/opcje prototypowania (jeśli jest to konieczne)

3. Zatwierdź i potwierdź zamówienie
Po zatwierdzeniu oferty, sfinalizujemy harmonogram projektowania i produkcji.

W przypadku nowych projektów możemy zaoferować modele 3D lub próbki do testowania.

4Produkcja i zapewnienie jakości
UPE produkuje pańskie zamówienie pod ścisłą kontrolą jakości.

Na żądanie możemy dostarczyć raporty z badań i certyfikaty.

5Szybka dostawa i wsparcie
Twoje zamówienie wysyłane jest za pośrednictwem preferowanej przez Ciebie metody logistycznej (DHL, FedEx, transport morski itp.).

Nasz zespół pozostaje dostępny dla wsparcia technicznego i przyszłych zamówień.

Termin płatności:

50% depozytu (zapłacone z góry): pokrywa koszty produkcji (materiały, siła robocza).

50% saldo (płacone przed wysyłką): zapewnia kontrolę jakości i zaangażowanie obu stron.

Sposób płatności:

T/T (przelew bankowy),PayPal,OCBC Bank

Zalecenie:

Użyj PayPal dla próbek (bezpieczniejsze).

W przypadku zamówień hurtowych należy stosować T/T (niższe opłaty).

Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze

Czas produkcji:10-15Dzień roboczy

Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka

Termin handlu:EXW

Ładunek:Lot, morze, ekspres.

Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
