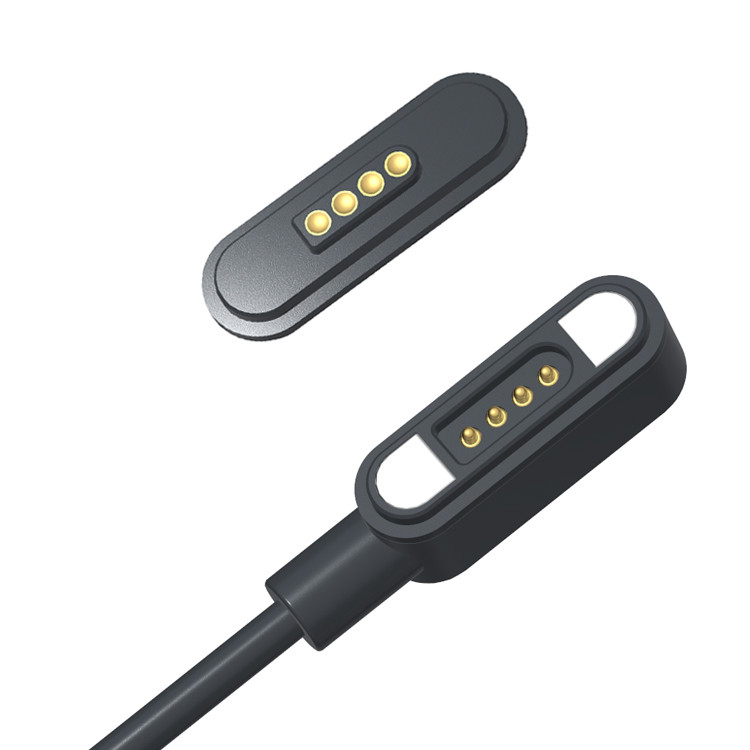

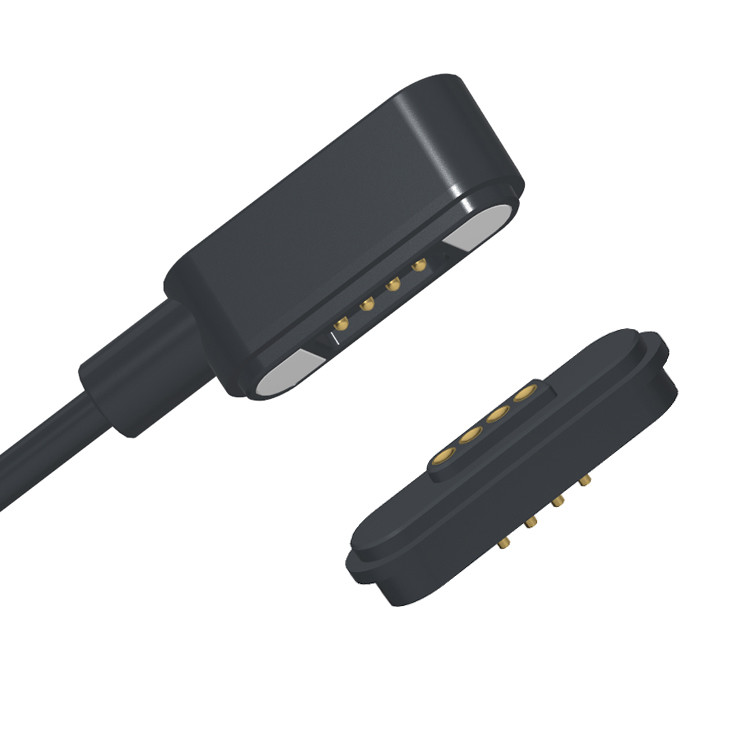

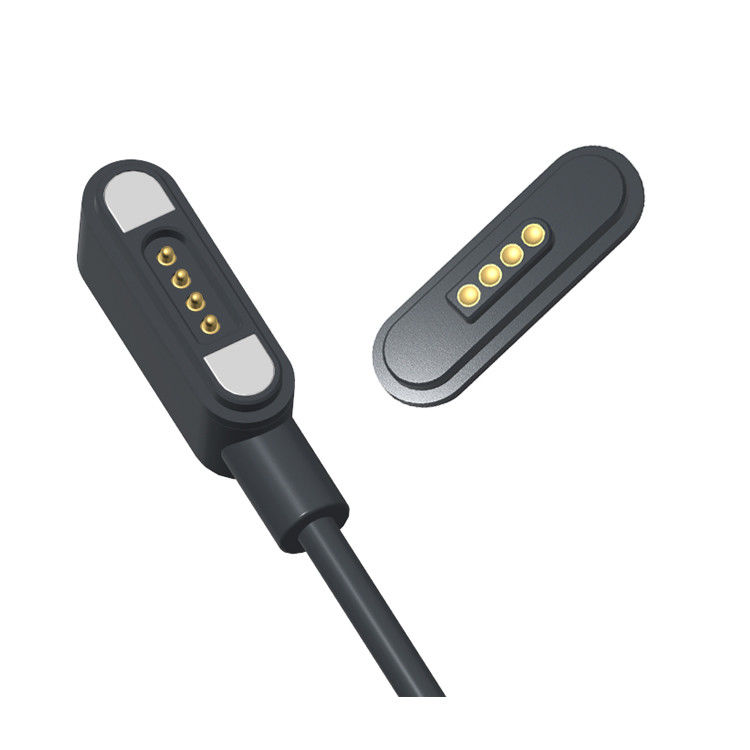

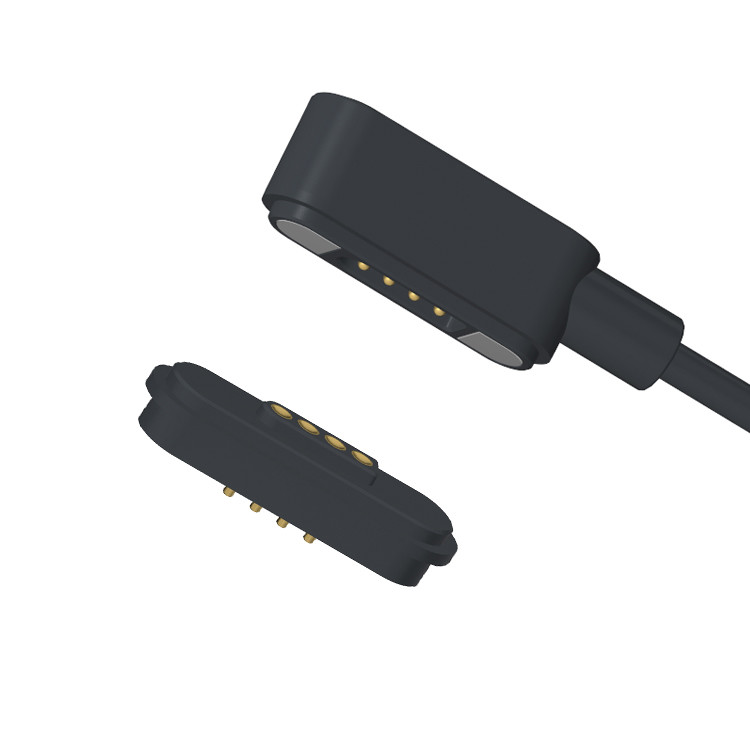

Złącze kablowe magnetyczne 4pin męskie i żeńskie do produktów domowych z kablem TPE

4Pin Mężczyzna i Kobieta Magnetyczny Kabel Podłączający Do Produktów Domostwowych Z Kablem TPE.

UPE - profesjonalny producent złączy magnetycznych i kabli

UPE jest wiarygodnym liderem w projektowaniu i produkcji wysokiej wydajności złączy magnetycznych i złączy do kabli magnetycznych, dostarczając innowacyjne, niezawodnei dostosowalnych rozwiązań łączności dla szerokiego zakresu branż.

Aby zapewnić trwałość mechaniczną szpilki pogo, NIGDY jej nie sprężaj poza określony układ roboczy określony na rysunku.prowadzące do zmniejszenia wydajności lub awarii.

Materiały:

Wtyczka magnetyczna: Wtyczka magnetyczna męska

Wewnętrzne formowanie: PE Przejrzyste

Powierzchnia: TPE Black

Drut:OD3.5 4C 28AWG 2C 22AWG Czarny TPE

CableTie: Czarny PVC Metallel liptic cable tie

Wtykacz USB: Wtykacz męski USB

Osiedle:Czarny HTN UL94V-0

Pogo Pin: mosiądz C6801 Plating Au 0.125um
Kobieta szpilka: mosiądz C6801
Magnes: N52 NdFeB pokrycie Ni Cu Ni

Obudowa HTN (UL94V-0): nadaje się do środowisk o wysokiej temperaturze i spełnia normy bezpieczeństwa w zakresie łatwopalności.

Miedziana C6801 Szpilki: Dobra obróbkowość i przewodność; złoto złote zwiększa trwałość i odporność na kontakt.

Magnet N52 z pokryciem Ni-Cu-Ni: Wysoka wytrzymałość magnetyczna (N52 jest najmocniejszą jakością handlową) z pokryciem odpornym na korozję.

MEczaniczny:

Siła stykowa: 80g±20g przy żółwi roboczej o długości 1,0 mm

W pełnym wymiarze: 1,1 mm

Adsorpcja męska i żeńska Test trwałości: 10 000 cykli

Elektryczne:

Nomienne napięcie:DC12V; Nomienne napięcie: 3AMax.

Opór kontaktowy szpilki sprężynowej: maksymalnie 50 miliohm.

Wydajność środowiskowa:

Temperatura działania: -25°C do +80°C

Badanie środowiskowe: Spray soli przez 24 godziny

4Pin Mężczyźni z połączeniami magnetycznymi i Parametry z połączeniami magnetycznymi z kobietami:

Rysunek techniczny łącznika kablu magnetycznego 4pin

rysunek techniczny łącznika magnetycznego 4pin

4pin magnetyczny kabel łącznik

Widok opakowania:

Zalety złącza magnetycznego:

1Bez wysiłku łączność
✔ Automatyczne adsorpcja ️ Inteligentna, przyjazna użytkownikowi konstrukcja umożliwia natychmiastowe i bezpieczne połączenia za pomocą wyrównania magnetycznego.
✔ Ochrona przed upadkami Łatwo oddziela się od interfejsu ładowania, utrzymując stabilność urządzeń, zmniejszając przypadkowe upadki.

2Nieporównywalna trwałość.
✔ Dłuższy okres użytkowania ️ Wyznaczony do 100 000 ️ 200 000 cykli, zapewniając długoterminową niezawodność.
✔ IPX8 wodoodporne i bestyloodporne

3. Wysokiej wydajności ładowania i transferu danych
✔ Szybkie ładowanie (5A10A) Wspiera transmisję dużego prądu w celu szybkiego dostarczania energii.
✔ Przekaz sygnału o dużej prędkości3, umożliwiające transmisję sygnału wideo/audio przy stabilnej mocy wysokiej częstotliwości.

4. Dostosowalny i bezpieczny projekt
✔ elastyczność estetyczna
✔ Bezprzewodowy i zabezpieczający przed uszkodzeniami ️ Wbudowana ochrona przed niewłaściwym użyciem i usterkami elektrycznymi.

Zastosowanie produktów z złączy magnetycznych:

1.Urządzenia noszone, inteligentne urządzenia pozycjonowania, inteligentne bransoletki dla dzieci, inteligentne zegarki, noszone telefony komórkowe, słuchawki Bluetooth itp.) kabel danych, kabel ładowania,połączenie końcowe przewodu z taśmy magnetycznej

2Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt łączności danych,przęt telekomunikacyjny,przęt automatyczny i przemysłowy,przęt audiowizualny

3.Lotnictwo, elektronika lotnicza, komunikacja wojskowa

4.Wyposażenie samochodowe,nawigacyjne,badania i pomiary

5Elektronika użytkowa ((telefony komórkowe, komputery tabletkowe, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne użytkowych i wiele innych dziedzin elektroniki.)

Dlaczego UPE ma być twoim partnerem?

✔Najwyższa jakość Trwałe, wydajne złącza magnetyczne zapewniające bezpieczne połączenia.
✔Rozwiązania niestandardowe projektowanie dostosowane do spełnienia specyficznych wymagań aplikacji.
✔Innowacyjne technologie¢ Zaawansowane sprzężenie magnetyczne umożliwiające łatwe, bezpieczne i szybkie połączenia.
✔Szerokie zastosowaniaIdealne dla urządzeń elektronicznych, urządzeń medycznych, sprzętu przemysłowego i innych.
✔Niezawodna wydajność Zbudowany z myślą o długowieczności i ciągłej łączności.

Jak złożyć zamówienie na połączenie kabli magnetycznych z UPE

1Przedstaw swoje wymagania.
Należy podać szczegóły takie jak:

.Rodzaj złącza (moc, dane, hybrydowy, wodoodporny itp.)

.Poziomy napięcia i prądu

.Długość kabla i specyfikacje

.Polaryzacja magnetyczna i preferencje ustawienia

Ilość i czas realizacji

Specjalne wymagania (kwalifikacja IP, osłona, certyfikacje itp.)

.Opcja 1: Wypełnij formularz RFQ na naszej stronie internetowej.
.Opcja 2: Wyślij swoje specyfikacje bezpośrednio nasunion@upetech.net(lub wyznaczonego przez Państwa osoby kontaktowej).

2Otrzymaj zamówienie na zamówienie.
Nasz zespół inżynierów przejrzy wasze wymagania.

Zapewnimy konkurencyjną ofertę, w tym:Ceny/okres realizacji/opcje prototypowania (jeśli jest to konieczne)

3. Zatwierdź i potwierdź zamówienie
Po zatwierdzeniu oferty, sfinalizujemy harmonogram projektowania i produkcji.

W przypadku nowych projektów możemy zaoferować modele 3D lub próbki do testowania.

4Produkcja i zapewnienie jakości
UPE produkuje pańskie zamówienie pod ścisłą kontrolą jakości.

Na żądanie możemy dostarczyć raporty z badań i certyfikaty.

5Szybka dostawa i wsparcie
Twoje zamówienie wysyłane jest za pośrednictwem preferowanej przez Ciebie metody logistycznej (DHL, FedEx, transport morski itp.).

Nasz zespół pozostaje dostępny dla wsparcia technicznego i przyszłych zamówień.

Termin płatności:

50% depozytu (zapłacone z góry): pokrywa koszty produkcji (materiały, siła robocza).

50% saldo (płacone przed wysyłką): zapewnia kontrolę jakości i zaangażowanie obu stron.

Sposób płatności:

T/T (przelew bankowy),PayPal,OCBC Bank

Zalecenie:

Użyj PayPal dla próbek (bezpieczniejsze).

W przypadku zamówień hurtowych należy stosować T/T (niższe opłaty).

Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze

Czas produkcji:10-15Dzień roboczy

Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka

Termin handlu:EXW

Ładunek:Lot, morze, ekspres.

Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
