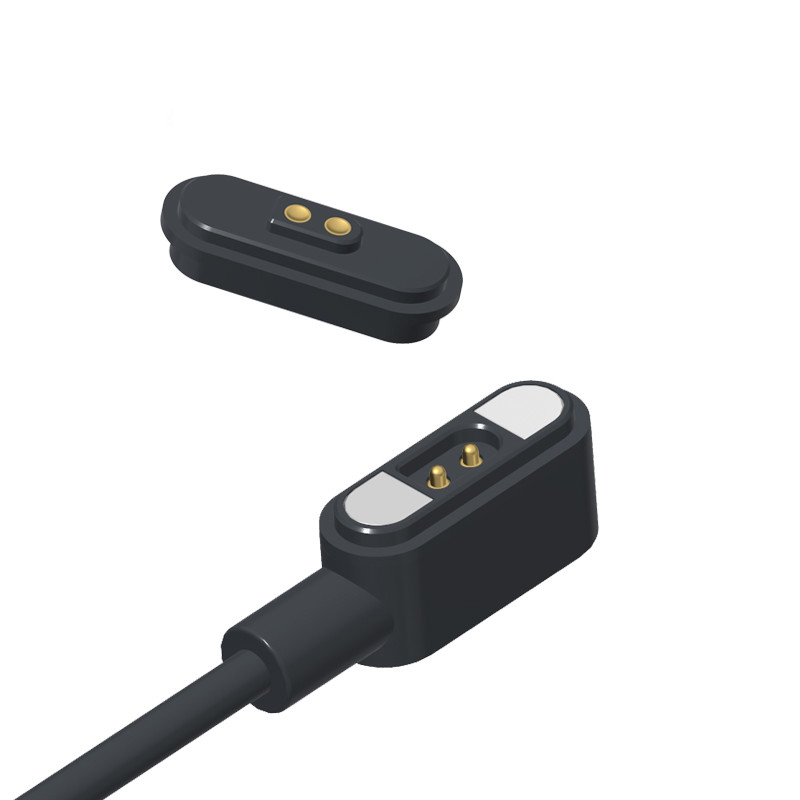

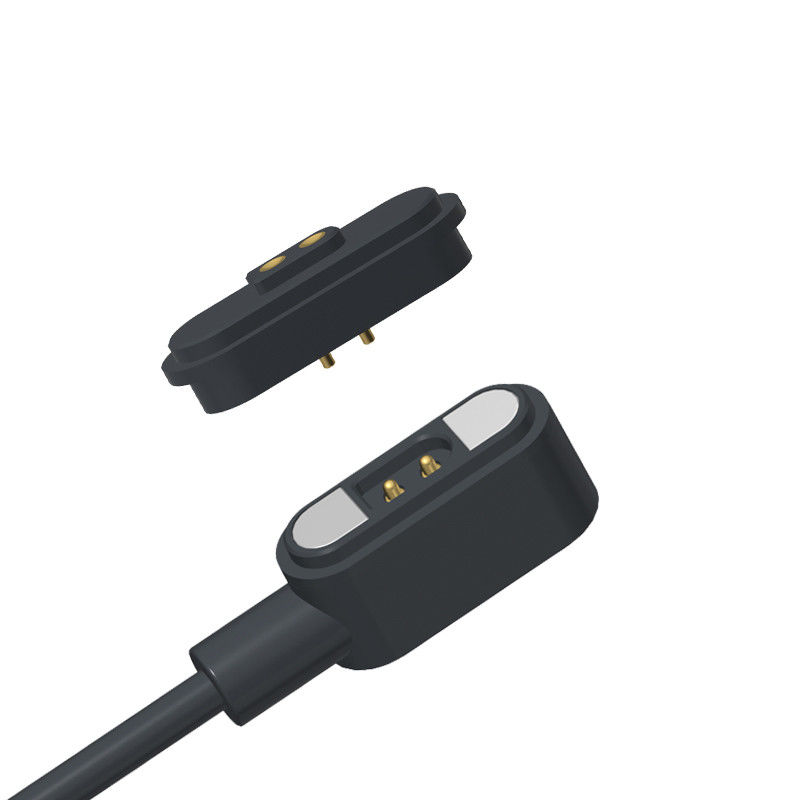

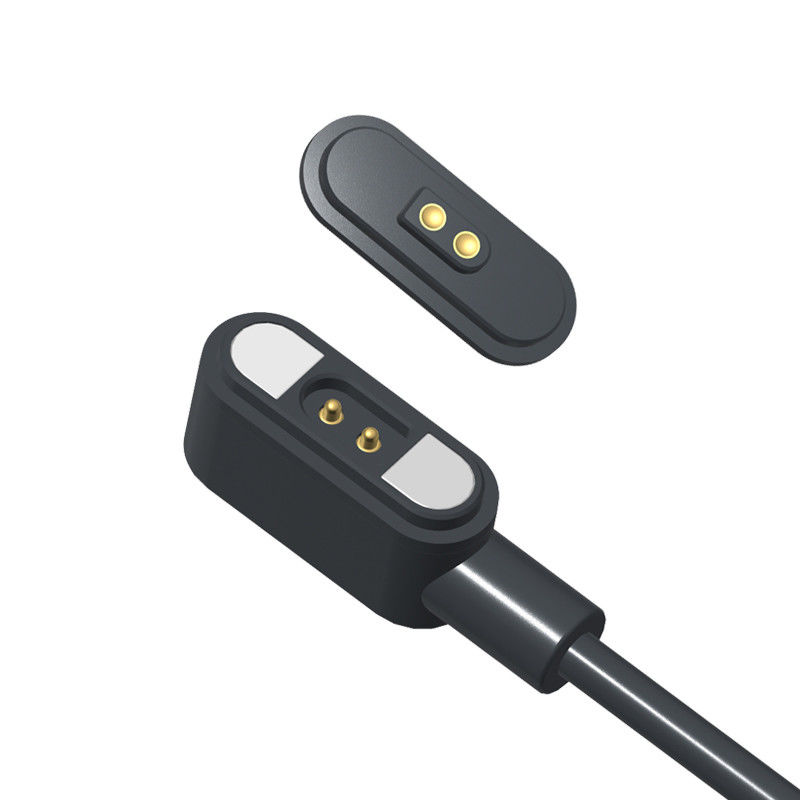

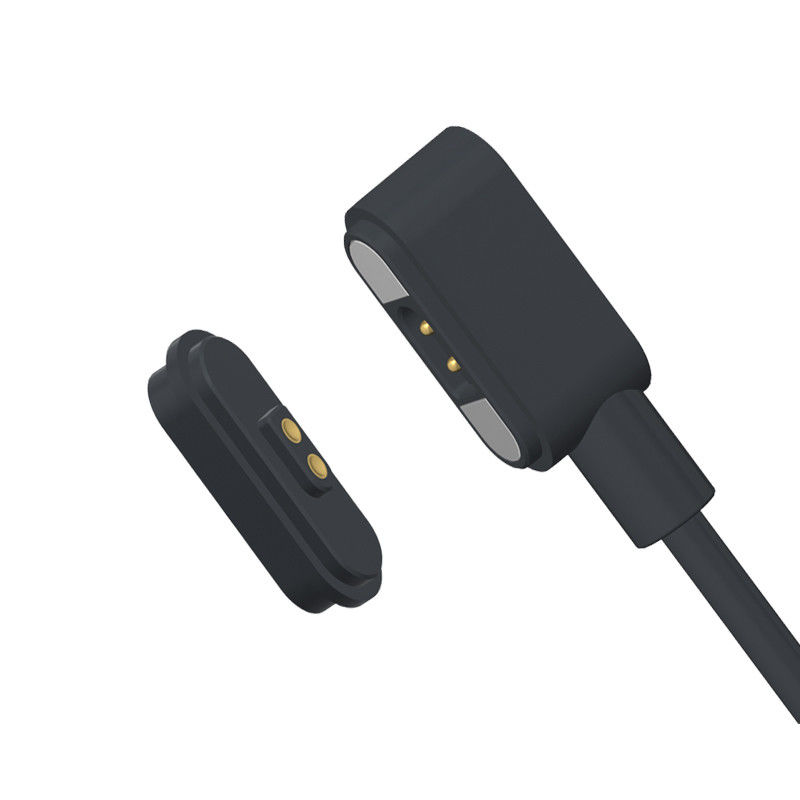

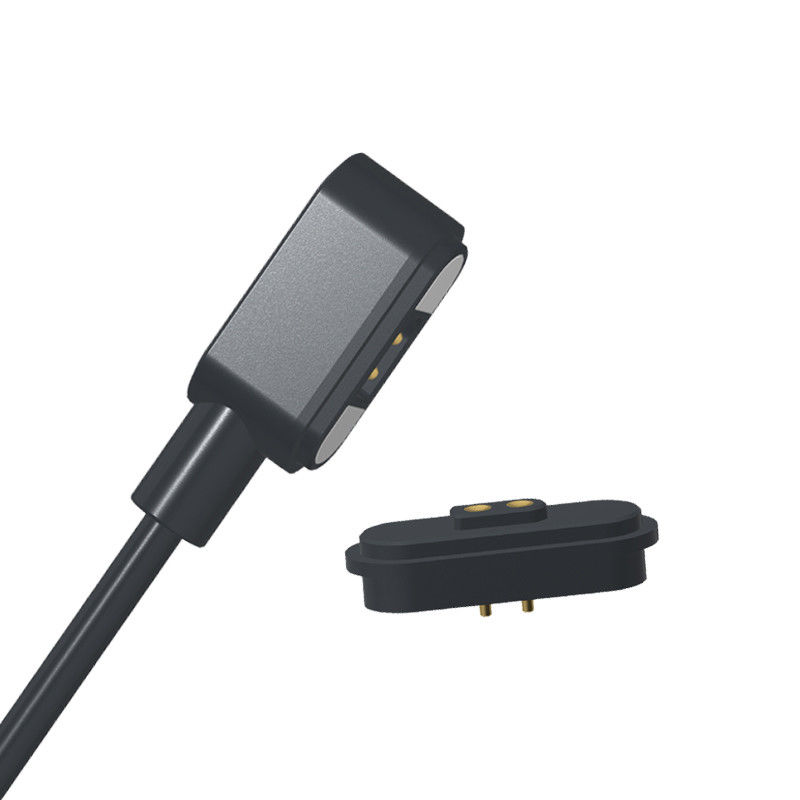

2.8mm rozpiętość 2pin męski magnetyczny kabel USB łącznik kobiecy magnetyczny łącznik

Złącze kabla magnetycznego USB 2,8 mm, 2-pinowe męskie i żeńskie złącze magnetyczne.

UPE to profesjonalny producent złączy magnetycznych i złączy kabli magnetycznych.

Mamy własnych profesjonalnych projektantów, aby spełnić wszelkie Państwa wymagania i zapewnić usługę dostosowywania złączy magnetycznych. Różne produkty i rozwiązania złączy magnetycznych pogo pin mogą być zaprojektowane zgodnie z różnymi potrzebami klienta.

Materiał i powłoka są zgodne ze standardami ROHS i REACH.

Materiały:
-Izolator: Czarne tworzywa odporne na wysokie temperatury
-Wtyk: Mosiądz 0,125 um Auover 1,5um~2,5um Ni.
-Magnes: NdFeB N52 1,5um~2,5um Ni
-Obudowa: SUS304
-Kabel: 22AWG2C

Mechaniczne:

-Siła docisku: 80g±20g przy skoku roboczym 1,0 mm

-Test żywotności adsorpcji męskiej i żeńskiej: 10 000 cykli

-Test zdolności adsorpcji: Adsorpcja dokująca rodzica wynosi 800g±20%

Elektryczne:

-Napięcie znamionowe: DC12V; Prąd znamionowy: 3AMax.

-Rezystancja styku pinu sprężynowego: maks. 50 miliomów.

Wydajność środowiskowa:

-Temperatura pracy: od -25℃ do +60℃

-Test środowiskowy: Sól w sprayu 24 godziny

Parametry złączy kabli magnetycznych 2Pin męskich i złączy magnetycznych:

Rysunek techniczny złącza kabla magnetycznego 2Pin

Tryb połączenia złącza kabla magnetycznego 2Pin

Rysunek techniczny złącza magnetycznego 2Pin

Widok opakowania:

Zalety złącza magnetycznego:

●Humanistyczny projekt automatycznego połączenia adsorpcyjnego;

●Humanistyczne zabezpieczenie przed upadkiem: łatwo wyjąć z interfejsu ładowania i nie jest łatwo usunąć urządzenie;

●Czas życia: do 100 000-200 000 cykli;

●Wodoodporna konstrukcja: żeński koniec urządzenia może być pyłoszczelny i wodoodporny (IPX8);

●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje transmisję dużego prądu;

●Wygląd złącza magnetycznego można dopasować do projektu urządzenia klienta;

●Projekt struktury przeciwzwarciowej produktu i zabezpieczenie przed uszkodzeniem;

●Realizacja transmisji sygnału o wysokiej częstotliwości, może zastąpić tradycyjną funkcję USB2.0 HDMI 1.3 Transmisja sygnału wideo i audio

Zastosowanie produktów złączy magnetycznych:

1.Urządzenia do noszenia, inteligentne urządzenia pozycjonujące, inteligentne opaski na rękę dla dzieci, inteligentne zegarki, telefony komórkowe do noszenia, zestawy słuchawkowe Bluetooth itp.) kabel do transmisji danych, kabel ładujący, połączenie końcowe przewodu magnetycznego

2. Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt do komunikacji danych, sprzęt telekomunikacyjny, automatyka i sprzęt przemysłowy, sprzęt audiowizualny

3. Lotnictwo, elektronika kosmiczna, komunikacja wojskowa

4. Motoryzacja, nawigacja samochodowa, sprzęt testujący i pomiarowy

5. Elektronika użytkowa (telefony komórkowe, tablety, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne i wiele innych dziedzin elektronicznych.)
