| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | RC-1210-B02-22 |
| Dokument: | RC-1210-B02-23.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącze kablowe magnetyczne | Długość kabla: | 500 mm |
|---|---|---|---|
| Kolor: | czarny | Życie mechaniczne: | 50000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Materiał: | PVC, mosiądz, pe |
| Siła Wiosny: | 160 g ± 20 g | Pracujący storke: | 0,7 mm |
| Aktualność: | 5,0 A | Napięcie: | 48 V |

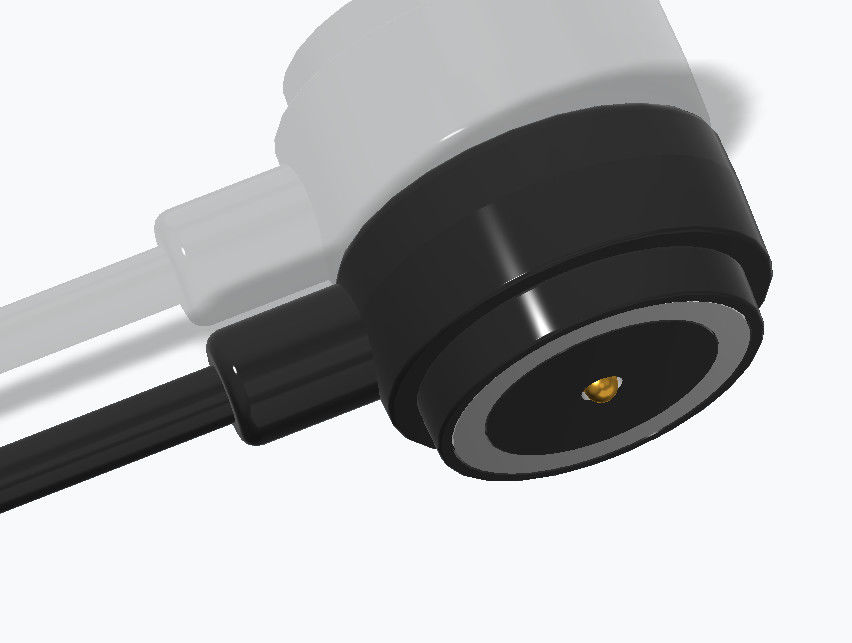

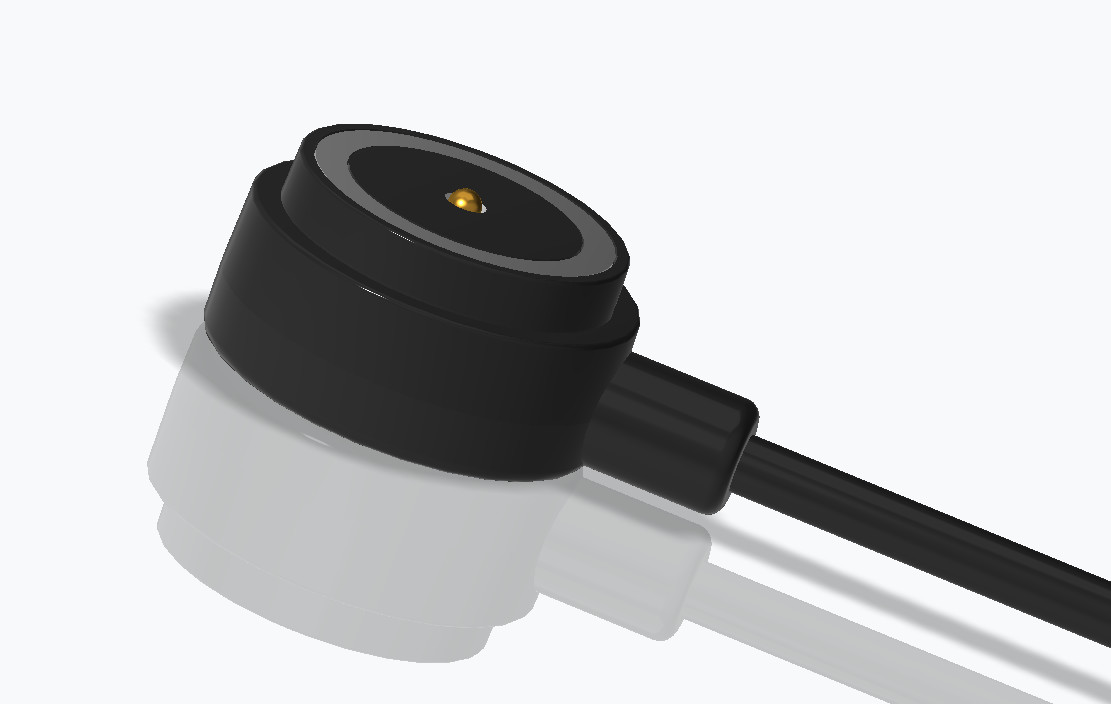

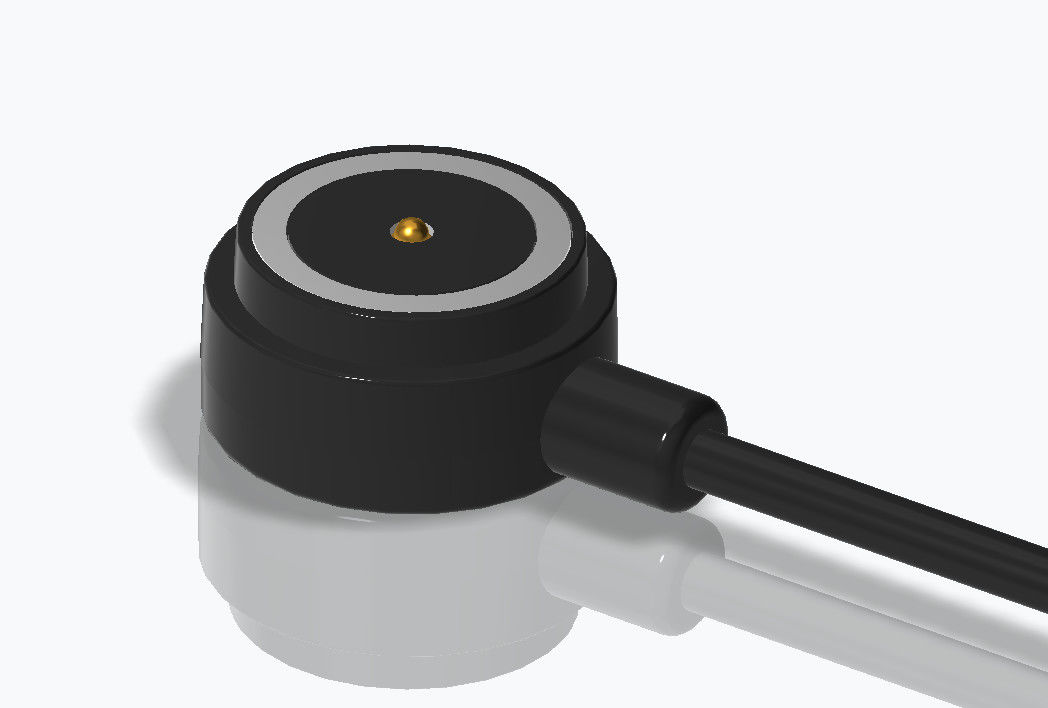

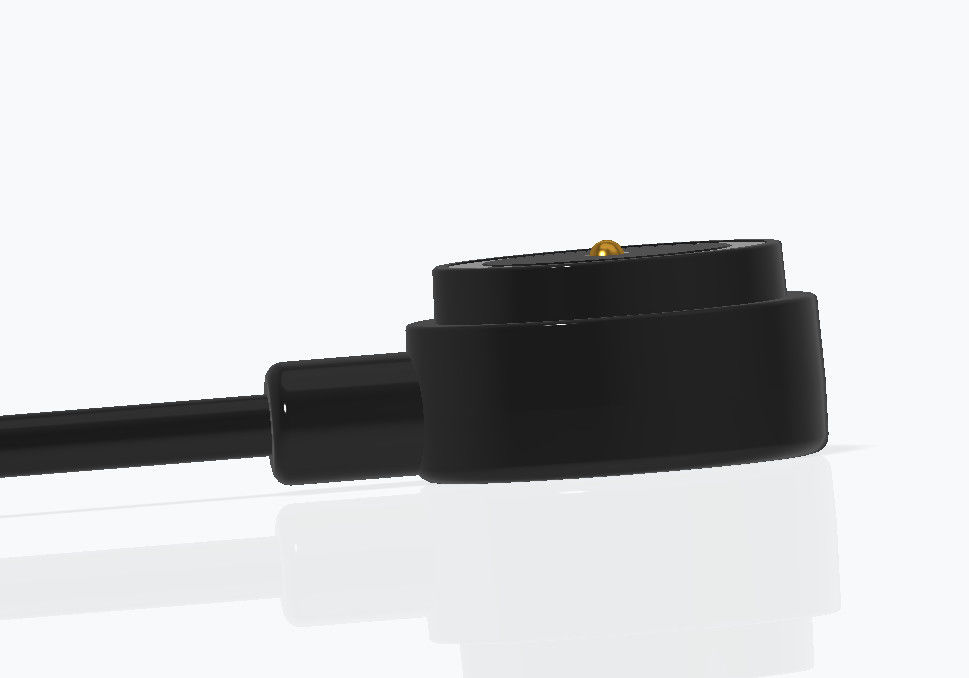

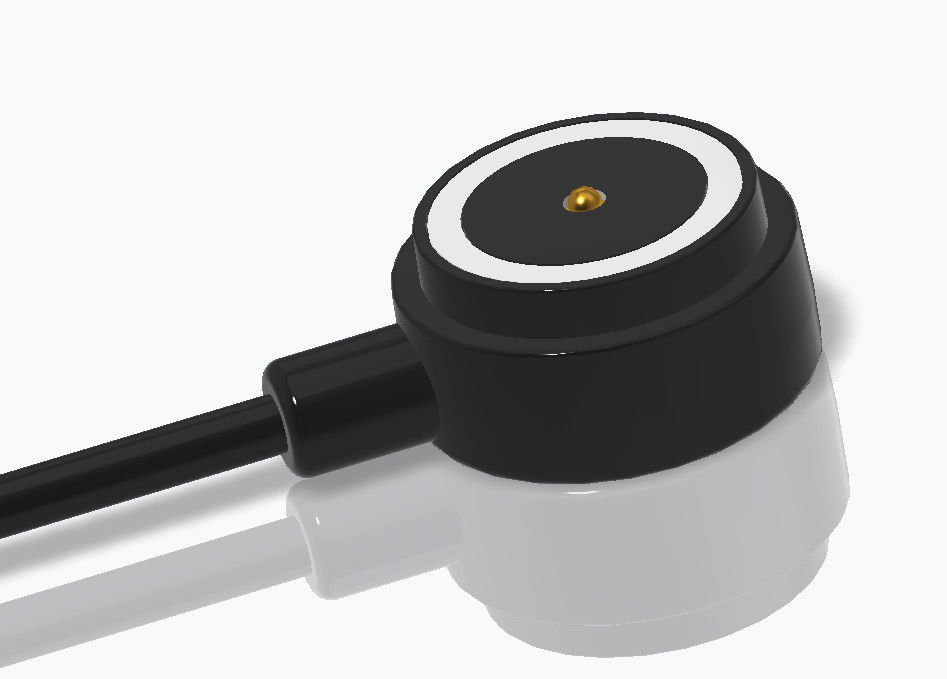

50000 cyklów badania trwałości łączników magnetycznych z okrągłym drutem magnetycznym z łącznikiem magnetycznym z 2 szpilkami
Wszystkie materiały z podłącza do kabli magnetycznych spełniają wymagania RoHS i REACH.
Wszystkie złącza kabli magnetycznych przeszły 100% krótki i otwarty obwód test.
MEczaniczny:
- Siła styku: 160 g±20 g przy 0,7 mm żurawia roboczego
- Test życia:50,000 cyklu
Elektryczne:
- Narysowane napięcie: DC48V; Narysowane napięcie: 5AMax.
-Oporność kontaktowa: ≤ 50mΩ (milliohm) na szpilkę (maksymalnie)
Wydajność środowiskowa:
- Temperatura pracy: -25°C do +80°C
- Badanie środowiskowe: 24 godziny w sprayu solnym,
Nadstosowanie:PVC Czarny
Materiał pleśni wewnętrznej: PE Przejrzysty
Prąd: 20AWG 2C
Wtyczka magnetyczna: Wtyczka magnetyczna męska
2Pin Mężczyźni złącza do kabli magnetycznych Parametr:
|
Nazwa |
Złącze kablowe magnetyczne |
|
Rodzaj |
Mężczyzna |
|
Szpilka |
2pin |
|
Kabel |
PVC |
|
Długość kabla |
500 mm |
|
Kolor |
Czarne |
|
Pogo pin |
Z miedzi |
|
Siła sprężyny |
160g±20g, na 0.7Pracująca buraka. |
|
Żywotność mechaniczna |
50000 cykli Min.. |
|
Aktualność |
5.0AMax |
|
napięcie |
48 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
25°C do +80°C |
|
Badanie rozpylania soli |
24h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Rysunek techniczny złącza kablowego magnetycznego
Połącznik kablu magnetycznego stałego prądu
Widok opakowania:
Zalety złącza magnetycznego:
● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;
●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;
●Żywotność: do 100 000-200 000 cykli;
●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);
●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;
●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;
●Projekt konstrukcyjny produktu przeciw zwarciom i niezawodność;
●Zrealizuj transmisję sygnału o wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i dźwięku USB2.0 HDMI 1.3
Zastosowanie produktów z złączy magnetycznych:
Dlaczego UPE ma być twoim partnerem?
1Specjalistyczna wiedza w zakresie łączników magnetycznych
●Gotowe badania i rozwój: UPE posiada specjalne doświadczenie w dziedzinie złączy magnetycznych
●Przystosowanie: UPE może dostosować wytrzymałość magnesów, nakładkę (złoto/nikel dla odporności ≤ 50mΩ) oraz materiały obudowy (czarny PBT/nylon) do Twoich potrzeb.
2Wysoka trwałość i zgodność
● Gwarancja ponad 10 000 cykli: ich złącza podlegają rygorystycznym testom, aby spełnić wymagania dotyczące trwałości urządzenia.
●Certyfikacje: zgodne z normami UL lub RoHS, które są kluczowe dla rynków konsumenckich i medycznych.
3. Konkurencyjna produkcja
● Kosztowo efektywne narzędzia: UPE może oferować niskie MOQ (np. 1K ¥ 5K jednostek) z konkurencyjnymi cenami dla małych i średnich partii.
● Kontrola jakości: wewnętrzne badanie odporności na kontakt, siły przyciągania i obciążenia prądu w celu zapewnienia niezawodności.
4Szybkie prototypowanie i wsparcie
● próbki 3D w ciągu kilku dni: szybkie prototypowanie do kontroli dopasowania/funkcji
●Wsparcie techniczne: Pomoc w optymalizacji wyciągów, osłonie EMI lub wodoodporności (IP68).
Jak złożyć zamówienie na połączenie kabli magnetycznych z UPE
1Przedstaw swoje wymagania.
Skontaktuj się z naszym zespołem handlowym:
E-mail: [Union@upetech.net]
Telefon: [+86 13434524996]
Formularz internetowy: [www.pogopinsconnector.com]
Proszę podać szczegóły:
✔ Zastosowanie (np. w branży medycznej, motoryzacyjnej, elektroniki użytkowej)
✔ Rodzaj złącza (np. magnetyczna szpilka pogo, kabel ładowania)
✔ Specyfikacje (napięcie, prąd, rozmiar, wodoodporność itp.)
✔ Ilość i czas realizacji
2. Uzyskać rozwiązanie na zamówienie (jeśli jest to konieczne)
Nasi inżynierowie przeanalizują Twoje potrzeby i zaproponują niestandardowy projekt (jeśli jest to wymagane).
Będziemy udostępniać modele 3D, próbki lub rysunki techniczne do zatwierdzenia.
Termin płatności:
50% depozytu (zapłacone z góry): pokrywa koszty produkcji (materiały, siła robocza).
50% saldo (płacone przed wysyłką): zapewnia kontrolę jakości i zaangażowanie obu stron.
Sposób płatności:
T/T (przelew bankowy),PayPal,OCBC Bank
Zalecenie:
Użyj PayPal dla próbek (bezpieczniejsze).
W przypadku zamówień hurtowych należy stosować T/T (niższe opłaty).
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
