| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | RC-1082-A01-13 /RM-1082-B01-21 |
| Dokument: | RC-1082-A01-13.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącze kablowe magnetyczne | Materiał: | TPE, Brass, NDFEB N52 |
|---|---|---|---|
| Siła Wiosny: | 40G ± 10 g | Pracujący storke: | 0,6 mm |
| Aktualność: | 1A | Napięcie: | 12V |
| Długość kabla: | 500 mm | Kolor: | czarny |
| Test w komorze solnej: | 48h | Życie mechaniczne: | 10000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Operacja Temperatura: | -25°C do +80°C |
| Podkreślić: | 1A Połącznik kabli magnetycznych,Ładowanie USB Kabel do ładowania magnetycznego,Okrągły magnetyczny kabel ładowania 1A |
||

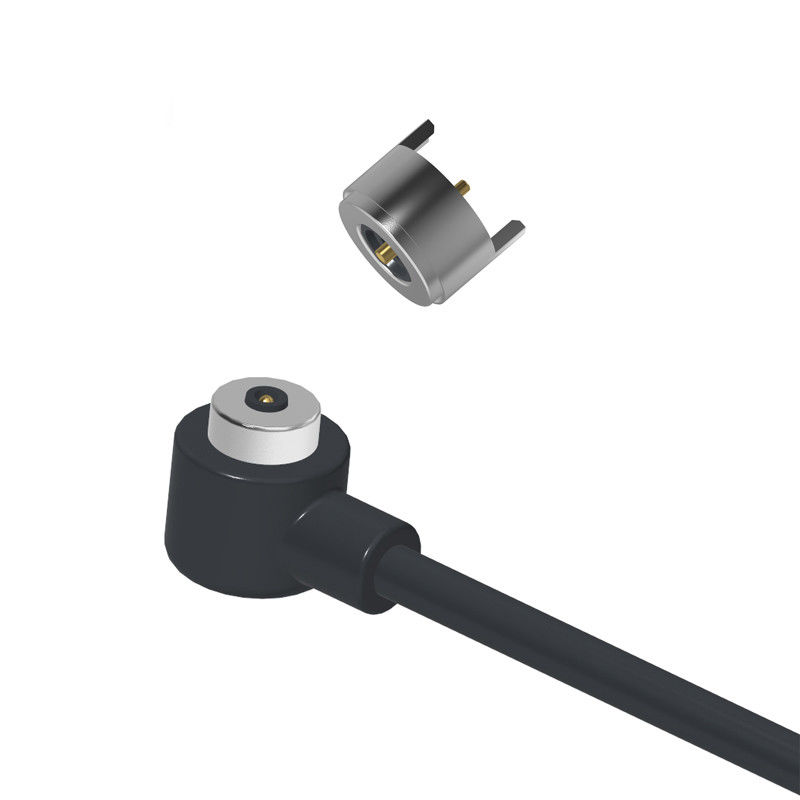

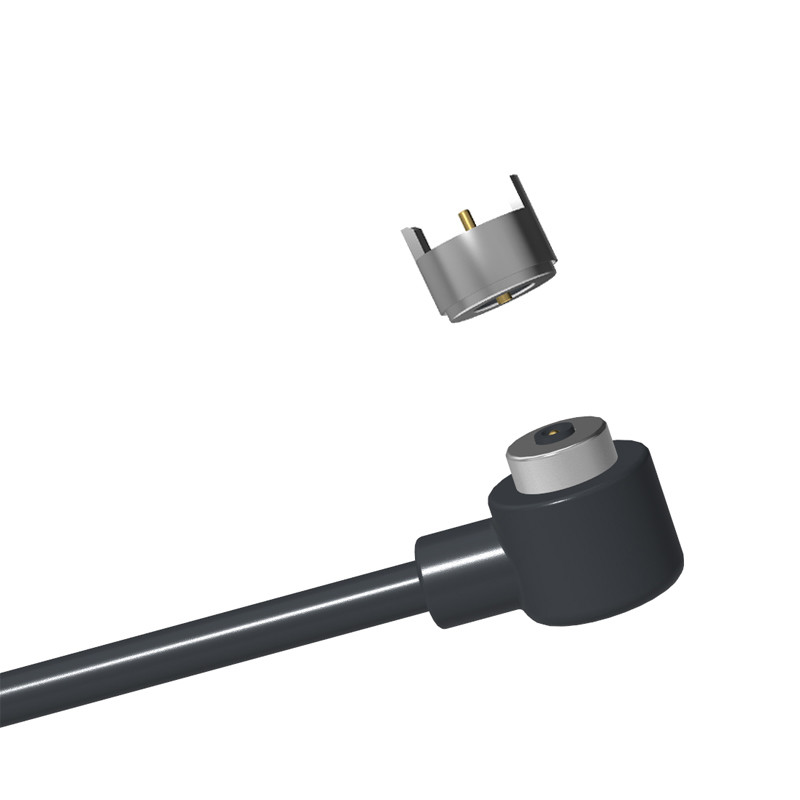

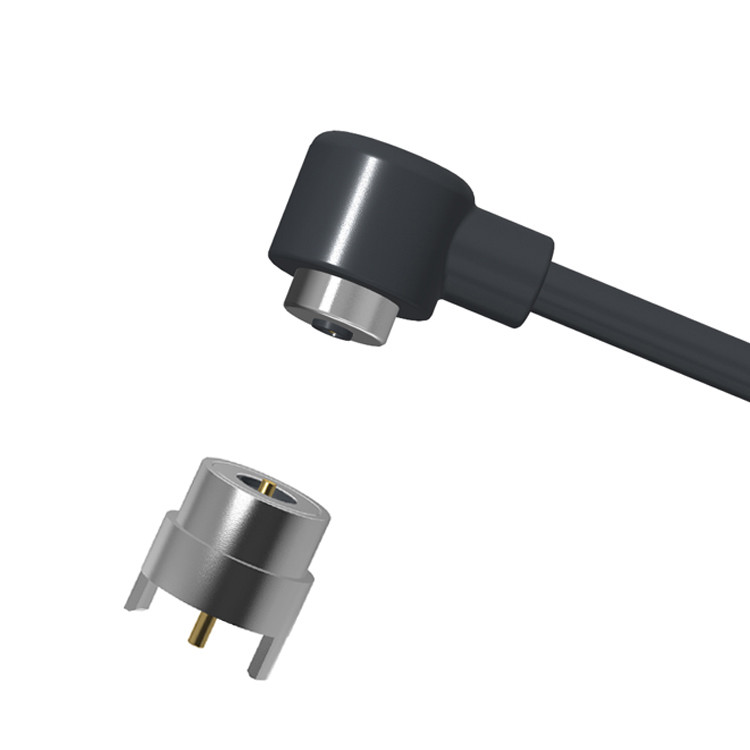

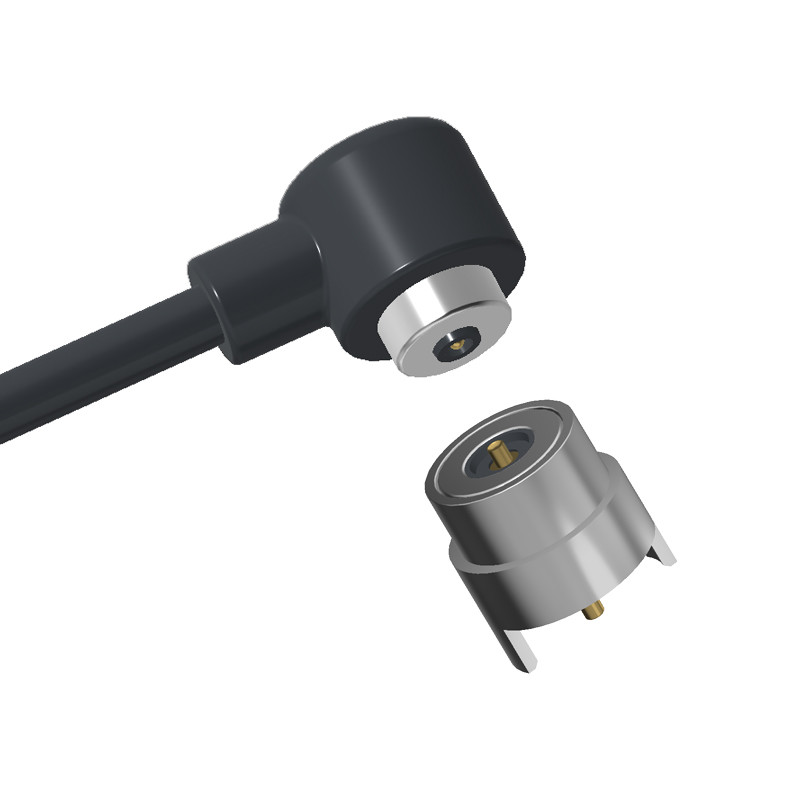

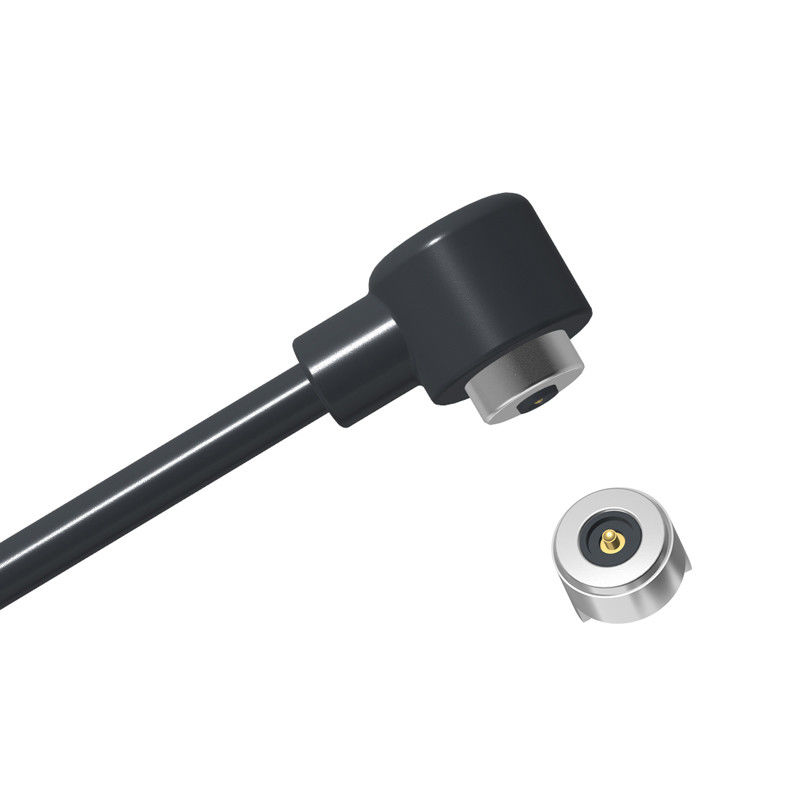

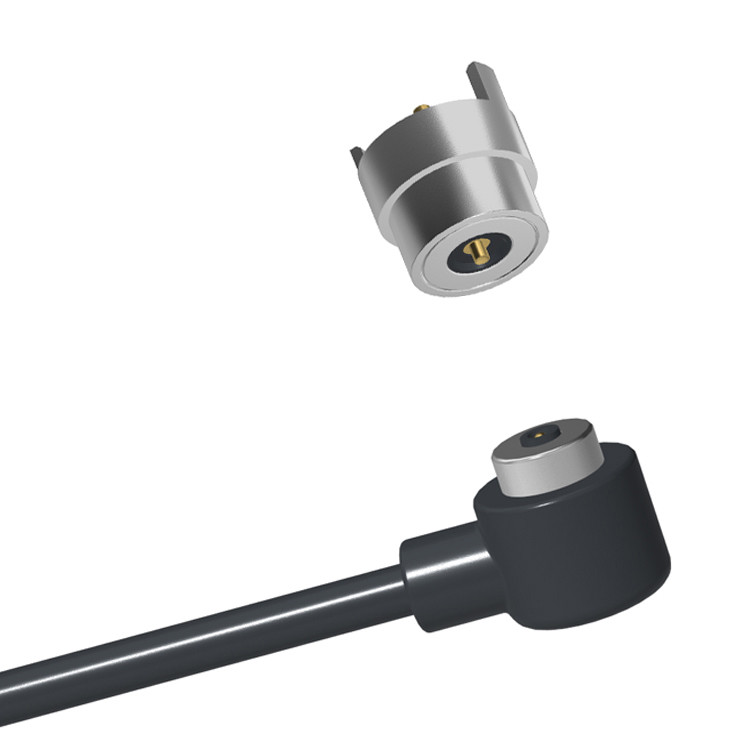

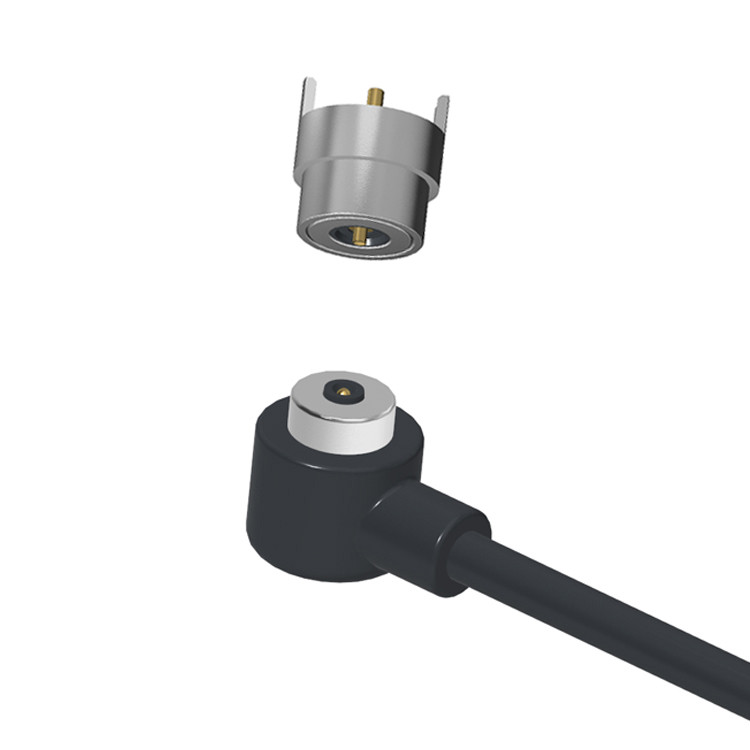

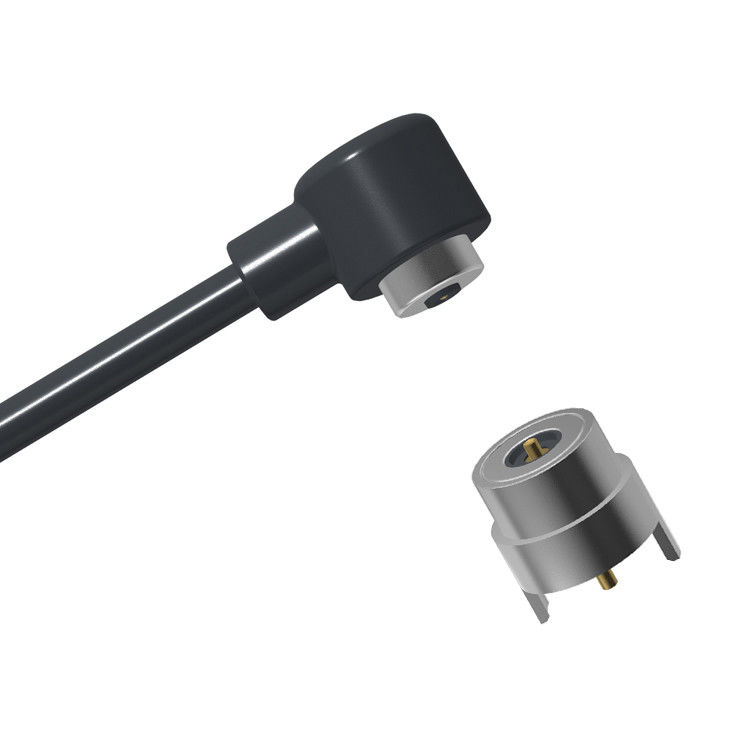

1A Zaokrąglony 2pin magnetyczny kabel ładowania USB do zamków elektronicznych.
Kluczowe osiągnięcieUry:
Przymocowanie magnetyczne¢ Automatycznie włącza się w miejsce, gdy jest przyprowadzany w pobliżu portu, zmniejszając zużycie gniazda urządzenia.
Odwracalny projektCzęsto działa w dowolnej orientacji (nie ma "prawej strony w górę").
Szybkie odłączenie️ Bezpiecznie odciąga się po wyciągnięciu, zapobiegając uszkodzeniu kabla lub urządzenia.
Dostępne warianty:
Tylko do ładowania(do przenoszenia mocy).
Powszechne zastosowania:
Smartfony, tablety, urządzenia do noszenia.
Światła LED, drony i inne elektroniki.
Urządzenia medyczne lub przemysłowe, w których kluczowe są bezpieczne połączenia.
Materiał i powłoka spełniają normy ROHS i REACH.
W celu zapewnienia trwałości kontaktu z mechanizmem, nigdy nie stłumić szpilki pogo nad określonym biegiem roboczym na rysunku, co może uszkodzić wewnętrzną sprężynię.
Mmateriały:
Pogo pin/Female pin:Miedziana C3604, Plunger&Barrelpokrycie 5U"Min Au powyżej 60-100 U"Ni min;
Miedź:miedzi C3604,pokrycie 3U"
Sprężyna:SUS 304Au;
Obudowa: czarna HTN+30%UL94 V-0 czarna, odporna na wysokie temperatury
Wyroby o masie nieprzekraczającej 1 mm
Magnes: NdFeB N52 pokrywa Ni;
USB2.0: USB/AM Typ zintegrowany (z zabezpieczeniem przed przeciążeniem i zwarciem 12V 1A)
Wnętrze formy: PE
Wiązanie kablowe:Białe PVC Metalowe wiązanie eliptyczne Białe
Drut: 26AWG Czarny TPE
Wtyczka magnetyczna: Wtyczka magnetyczna męska
Mechaniczne:
- Siła kontaktu: 40 g ± 10 g przy 0,6 mm żurawia roboczego
- Test życia:10,000 cyklu
- Badanie siły adsorpcji:Adsorpcja kobiecego dokującego wynosi 300g±20%
Elektryczne:
- napięcie znamionowe: DC12V; napięcie znamionowe: 1AMax.
-Oporność na kontakt sprężyny: 50milliohm Max.
Wydajność środowiskowa:
- Temperatura pracy: -25°C do +80°C
-SaltSpray:48H
Parametry połączeń magnetycznych okrągłych 2Pin męskich i żeńskich:
|
Nazwa |
Złącze kablowe magnetyczne |
|
Rodzaj |
Mężczyzna/Kobieta |
|
Szpilka |
2pin |
|
Włókna |
TPE |
|
Długość kabla |
500± 20mm |
|
Kolor |
Czarne |
|
Pogo pin/TurningParts |
Pozostałe materiały: |
|
Magnes |
N52 NdFeB pokrycie Ni 15-20um |
|
Mieszkania
|
Czarny HTN UL94V-0 |
|
Siła sprężyny |
40 g±10G, na 0.6Pracująca buraka. |
|
Żywotność mechaniczna |
10000 cykli Min.. |
|
Aktualność |
1AMax |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
-25°C do +80°C |
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Kołowy rysunek techniczny łącznika kabla 2Pin
Okrągły rysunek techniczny łącznika magnetycznego 2Pin
Repolecany układ PCB
Rozłóż widok kobiecego złącza magnetycznego
Kołowy 2Pin kabel magnetyczny łącznik węzeł połączenia
Widok opakowania:
Zalety złącza magnetycznego:
● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;
●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;
●Żywotność: do 100 000-200 000 cykli;
●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);
●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;
●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;
●Projekt konstrukcyjny produktu przeciw zwarciom i niezawodność;
●Zrealizuj transmisję sygnału o wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i dźwięku USB2.0 HDMI 1.3
