| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | C1153A04-A1 |
| Dokument: | C1153A04-A1.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Magnetyczny złącze USB | Materiał kabla: | PVC |
|---|---|---|---|
| Magnet: | NDFEB N52 | PIN POGO: | Mosiądz |
| Długość kabla: | 1200 mm | Kolor: | czarny |
| Test w komorze solnej: | 48h | Rezystancja styku: | 50mΩ Max (PIN) |
| Podkreślić: | Przełącznik magnetyczny USB prostokątny,Połączenie magnetyczne męskie,Złącze magnetyczne 4 szpilki |
||

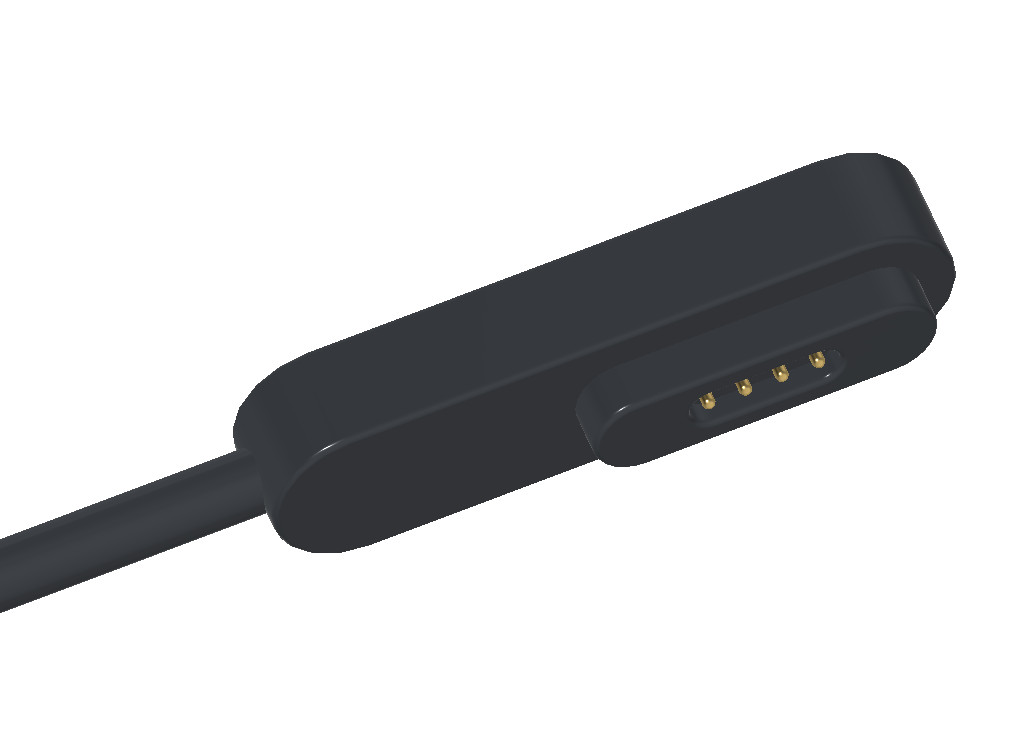

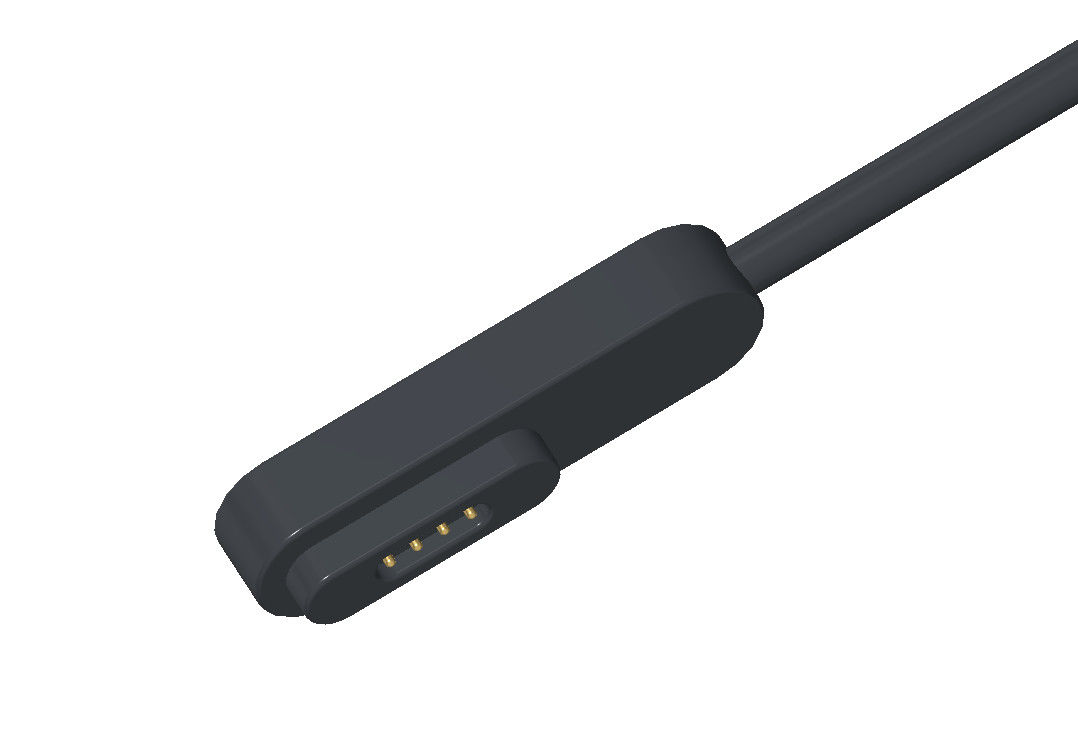

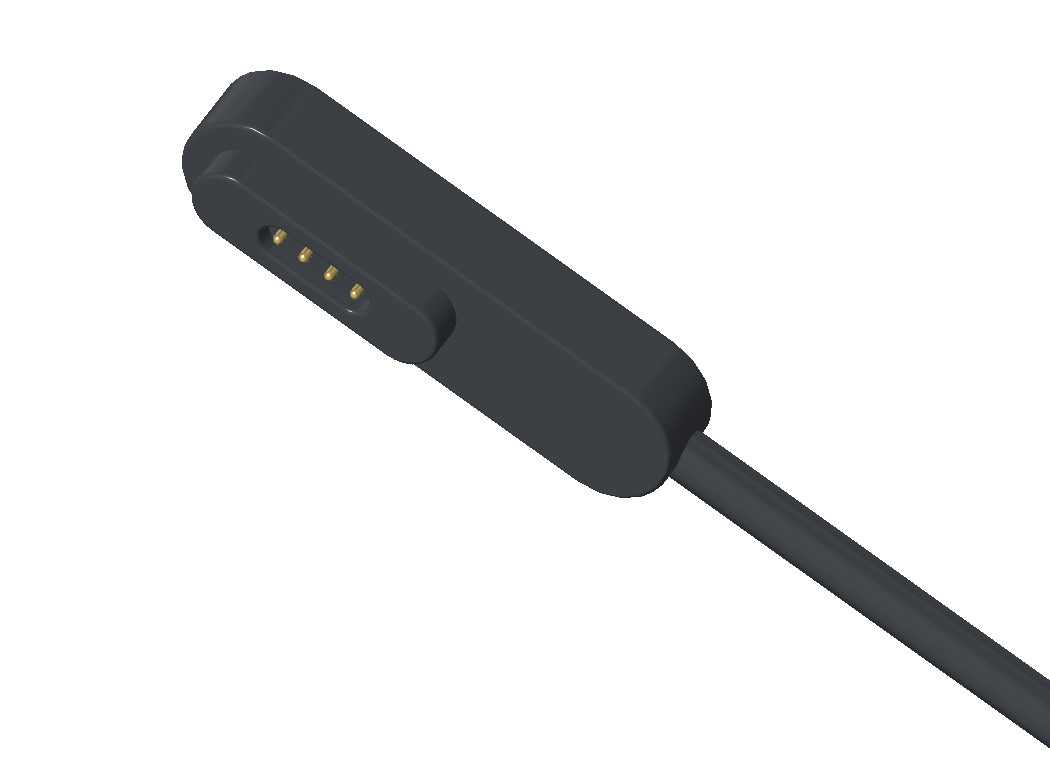

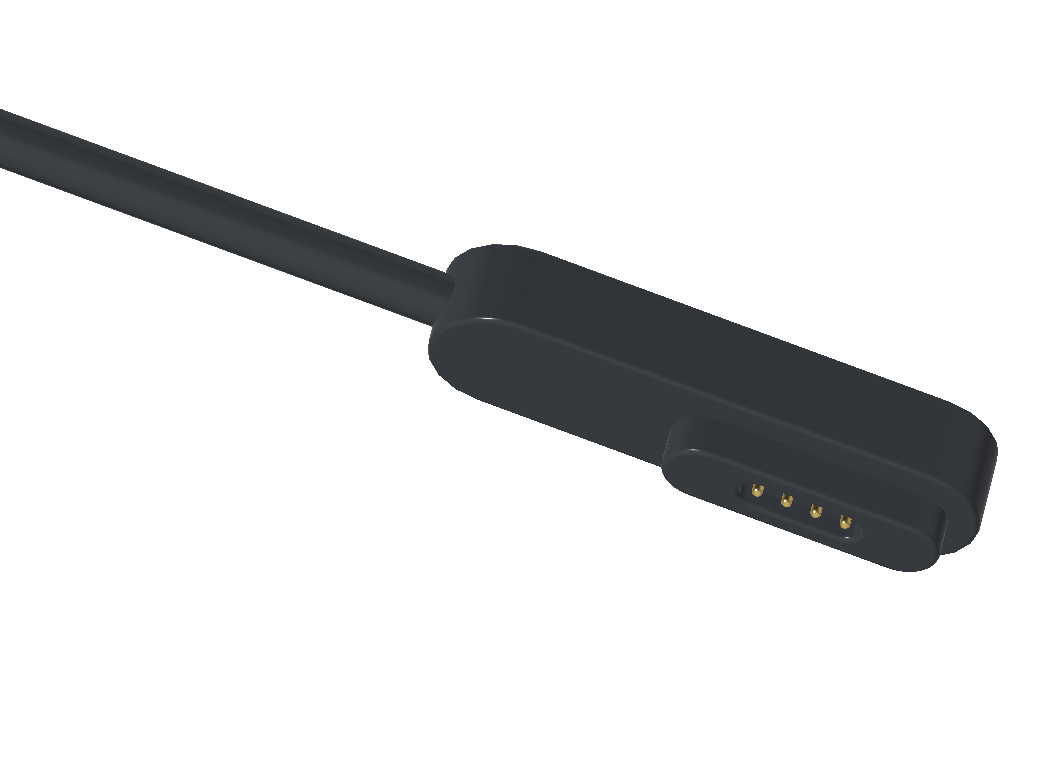

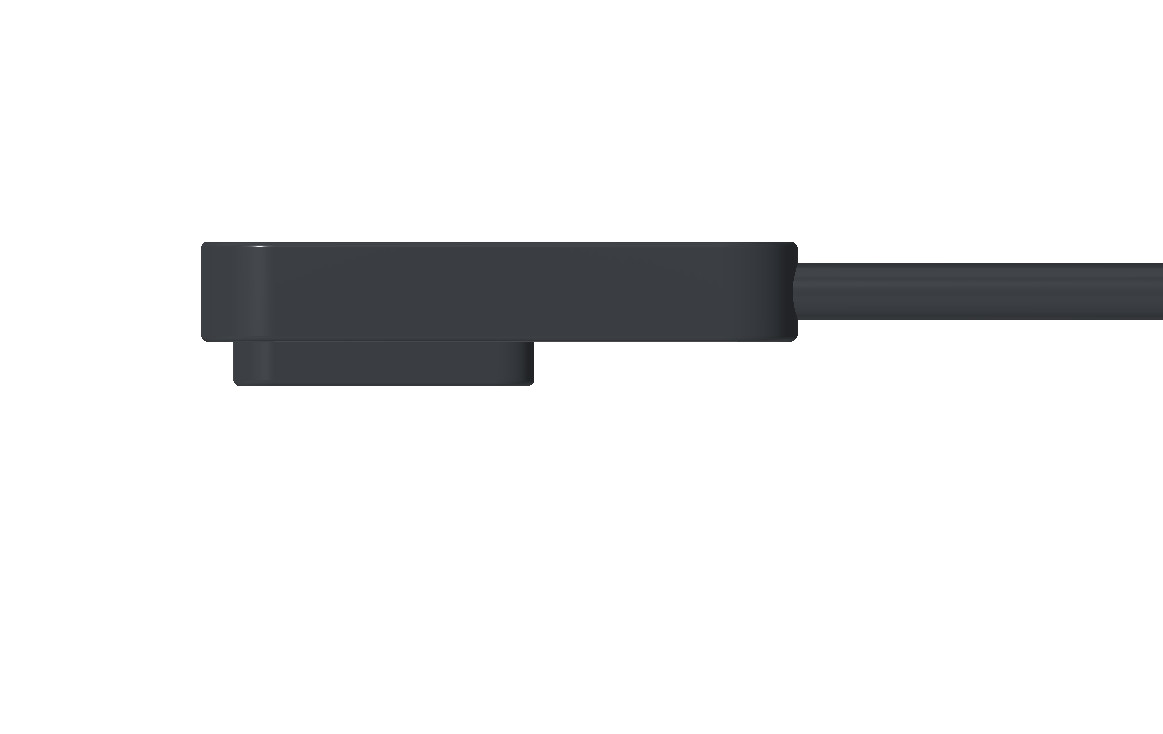

Czterospokojowy prostokątny męski kabel magnetyczny pogo pin z podłączaczem USB z kablem PVC OD3.0
1Badanie wartości oporu (AT:20C):
a. Wartość oporu między złączkiem lutowym a miedzianym gwoździem jest mniejsza niż 50 mΩ
b. Wartość oporu 1 kawałka drutu produktu jest mniejsza niż 60 mΩ.
2. Wytrzymać próbę napięcia: 100V AC przez 1 minutę, 5mA Max
3. Oporność izolacyjna: 50 mΩ Min ((500 V prądu stałego 1 minuta)
4.Problem kołysania wtyczki: waga podnoszenia 300 g, kąt ±70°, częstotliwość 30 razy na minutę, 3000 razy na minutę
Wskaźnik odłączania jest mniejszy niż 100%.
5.Próba kołysania głowy mężczyzny: obciążenie 300 g, kąt ±70°, częstotliwość 30 razy na minutę, 3000 razy na minutę, przerwa
Linia jest mniejsza niż 100%.
6.Głowa męska, głowa magnetyczna (badanie części), badanie natryskiem soli: temperatura 35±1°C, wilgotność 85%, 5% NACL
Po 24 godzinach nie zaobserwowano zjawiska korozji.
7Badanie zdolności podnoszenia wtyczki i SR: Wtyczka i SR mogą mieć zdolność podnoszenia pionową: 5 kg/min, nie mogą być uszkodzone, a przesunięcie powinno być mniejsze niż 3 mm.
8. Badanie wilgotności: temperatura 40°C, wilgotność 95%, 48 godzin, spełniające wymagania pkt 2 i 3 uwagi.
9. Badanie cyklu termicznego: umieszczenie w temperaturze -31°C przez 30 minut, następnie w temperaturze 60°C przez kolejne 30 minut i powtórzenie tego cyklu 5 razy.
Spełniają wymagania uwag 2 i 3.
10Produkt musi być zgodny z wymogami ROHS.
11Wszystkie miejsca o wymiarach na rysunku muszą być w 100% sprawdzone i zapisane.
12. Sposób pakowania: pudełko zewnętrzne powinno być umieszczone na papierze etykietowym.
Parametry łączników kabli magnetycznych 4Pin:
|
Nazwa |
Złącze kablu magnetycznego 4Pin |
|
Rodzaj |
Mężczyzna |
|
Szpilka |
4pin lub na zamówienie |
|
Włókna |
PVC |
|
Długość kabla |
1200 mm |
|
Kolor |
Czarne |
|
Pogo pin |
Z miedzi |
|
Magnes |
Wymagania dotyczące: |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
25°C do +80°C |
|
Badanie rozpylania soli |
48h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
Rysunek techniczny łącznika kablu magnetycznego 4Pin
4pin magnetyczny kabel łącznik
Widok opakowania:
Zalety złącza magnetycznego:
● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;
●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;
●Żywotność: do 100 000-200 000 cykli;
●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);
●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;
●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;
●Projekt konstrukcyjny produktu przeciw zwarciom i niezawodność;
●Zrealizuj transmisję sygnału o wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i dźwięku USB2.0 HDMI 1.3
Zastosowanie produktów z złączy magnetycznych:
1.Urządzenia noszone, sprzęt inteligentnego lokalizacji, inteligentne bransoletki dla dzieci, inteligentne zegarki, noszone telefony komórkowe, słuchawki Bluetooth itp.) kabel danych, kabel ładowania,połączenie końcowe przewodu z taśmy magnetycznej
2Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt łączności danych,przęt telekomunikacyjny,przęt automatyczny i przemysłowy,przęt audiowizualny
3.Lotnictwo, elektronika lotnicza, komunikacja wojskowa
4.Wyposażenie samochodowe,nawigacyjne,badania i pomiary
5Elektronika użytkowa ((telefony komórkowe, komputery tabletkowe, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne użytkowych i wiele innych dziedzin elektroniki.)
Dlaczego UPE ma być twoim partnerem?
● Niezawodność i trwałość
● Szybkie zaprojektowanie i dostarczenie
● Niezawodne i uczciwe partnerstwo
Jak zamówić łącznik kablu magnetycznego
* Zidentyfikuj swoje wymagania ((Typ złącza, ilość potrzebna, wymagania dostosowane, specyfikacje techniczne)
*Negocjować ceny i warunki (można zastosować rabaty hurtowe).
* Potwierdź szczegóły zamówienia (typ złącza, ilość, dostosowanie).
*Zapłać (poprzez PayPal, przelew bankowy lub inne bezpieczne metody).
*Wysyłka i kontrola jakości
Śledź przesyłkę.
*Przegląd produktu po przyjeździe w celu zapewnienia jakości.
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość przy rozsądnej cenie, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
