| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | RC-1138-A05-11 / RM-1138-B05-21 |
| Dokument: | RC-1138-A05-11.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącze magnetyczne DC | Materiał: | TPE, Brass, NDFEB N52 |
|---|---|---|---|
| Siła Wiosny: | 80g ± 20 g | Pracujący storke: | 0,8 mm |
| Aktualność: | 5,0 A | Napięcie: | 12V |
| Długość kabla: | 70 mm | Kolor: | czarny |
| Test w komorze solnej: | 24h | Życie mechaniczne: | 10000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | ||
| Podkreślić: | 12V łącznik magnetyczny stałego napięcia,5A łącznik magnetyczny stałego prądu,5 szpilki połączenie kablowe męskie kobiece |
||

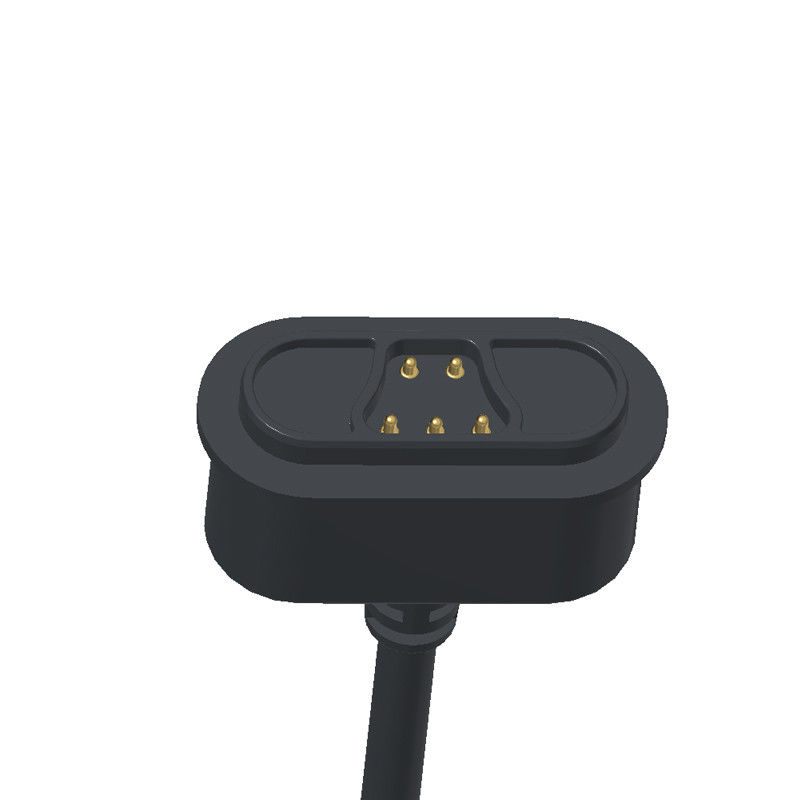

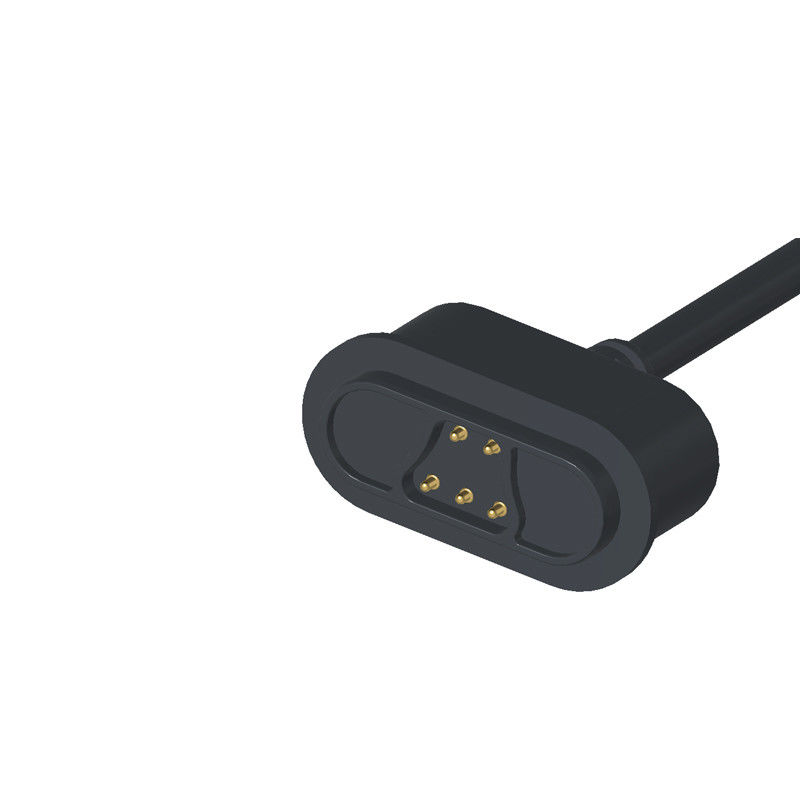

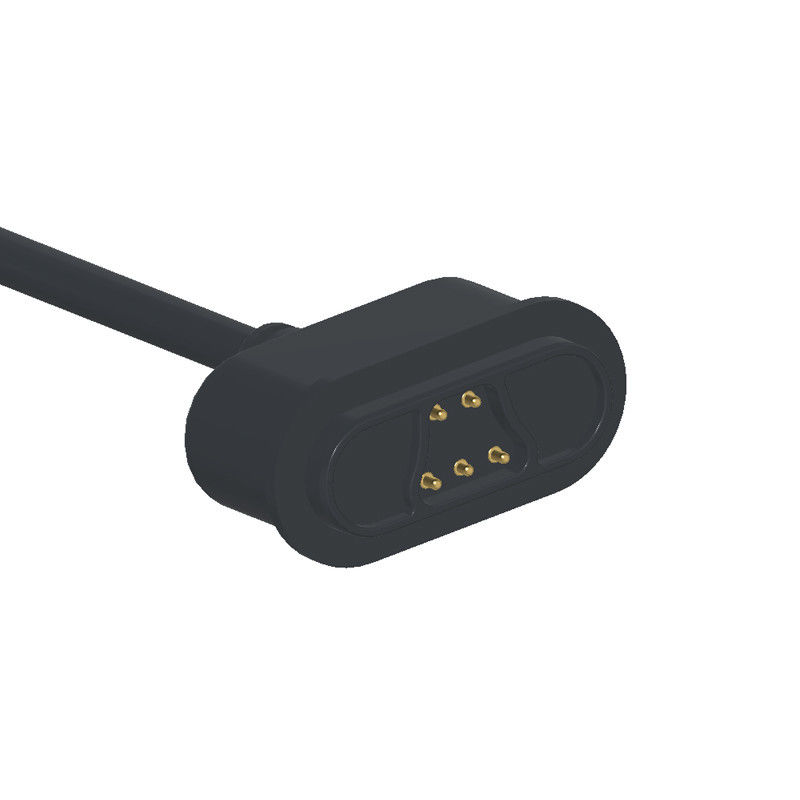

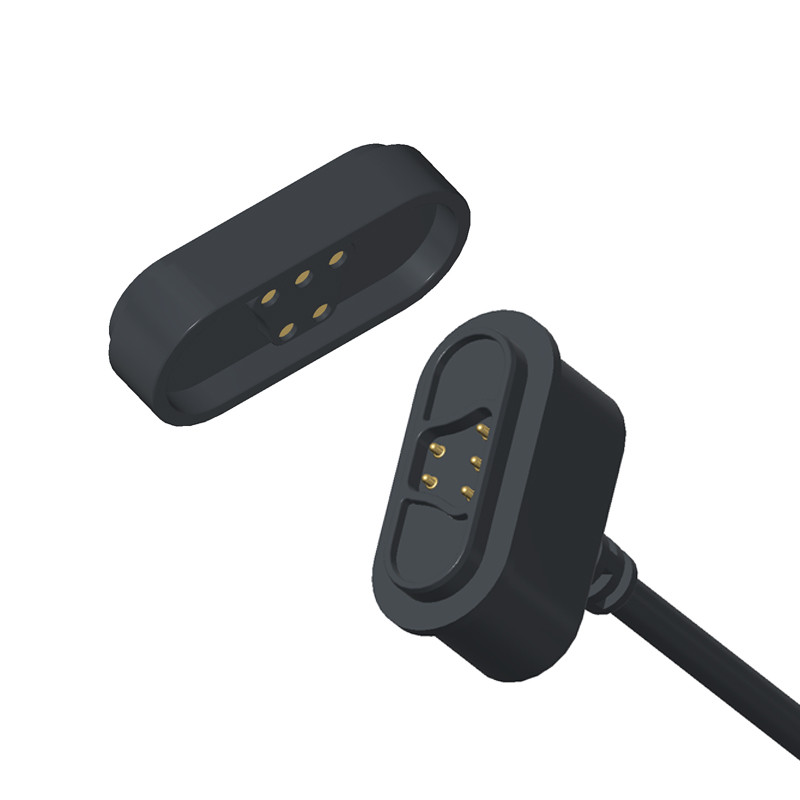

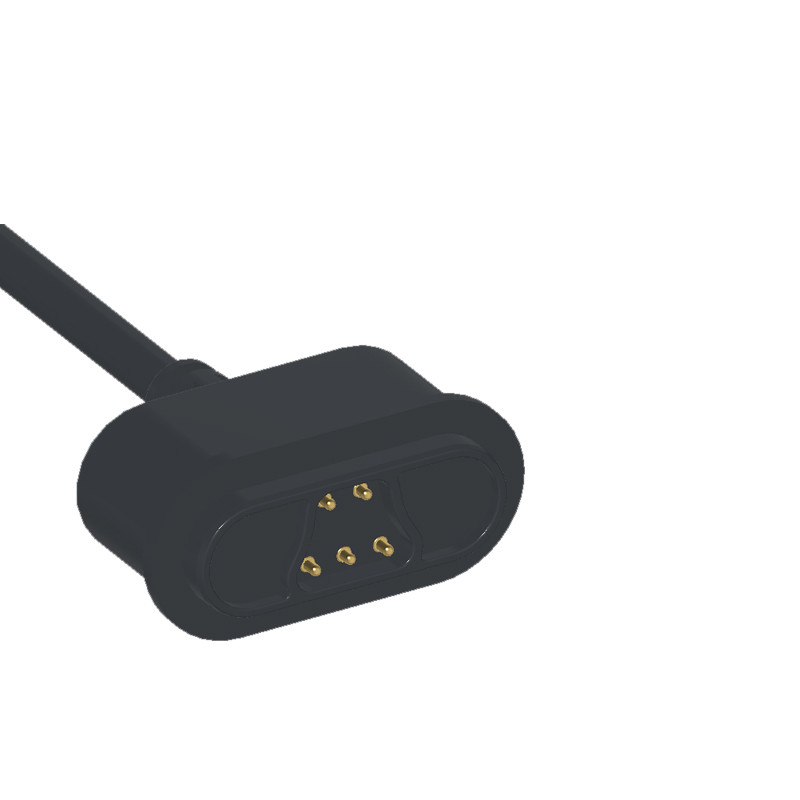

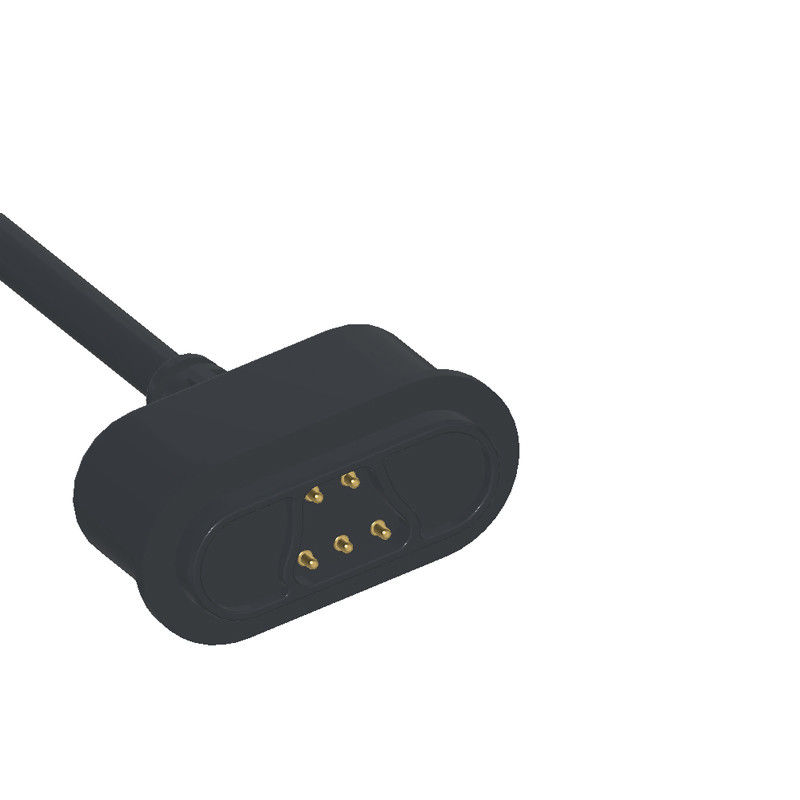

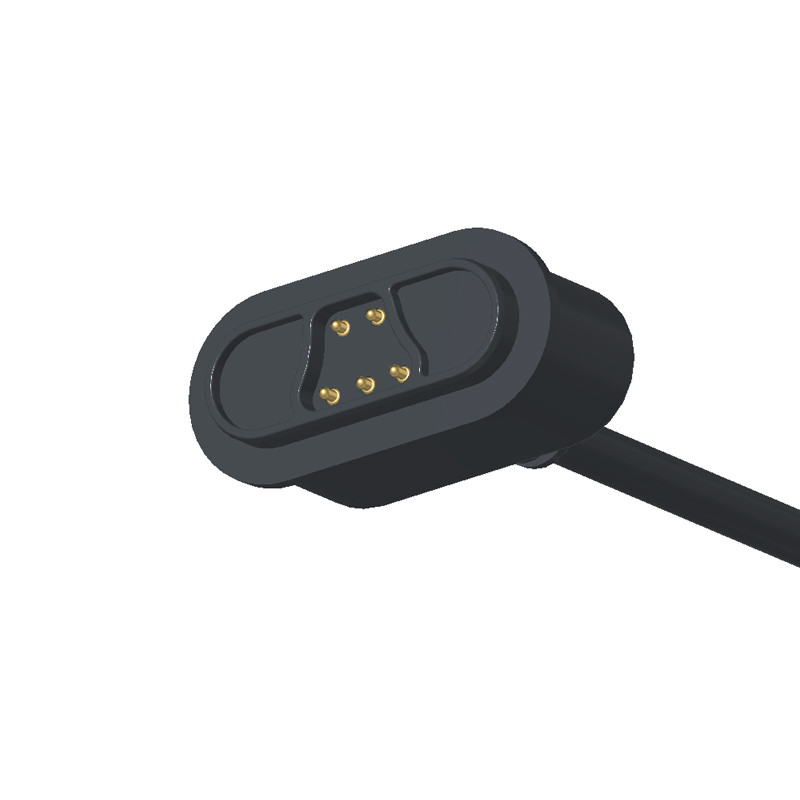

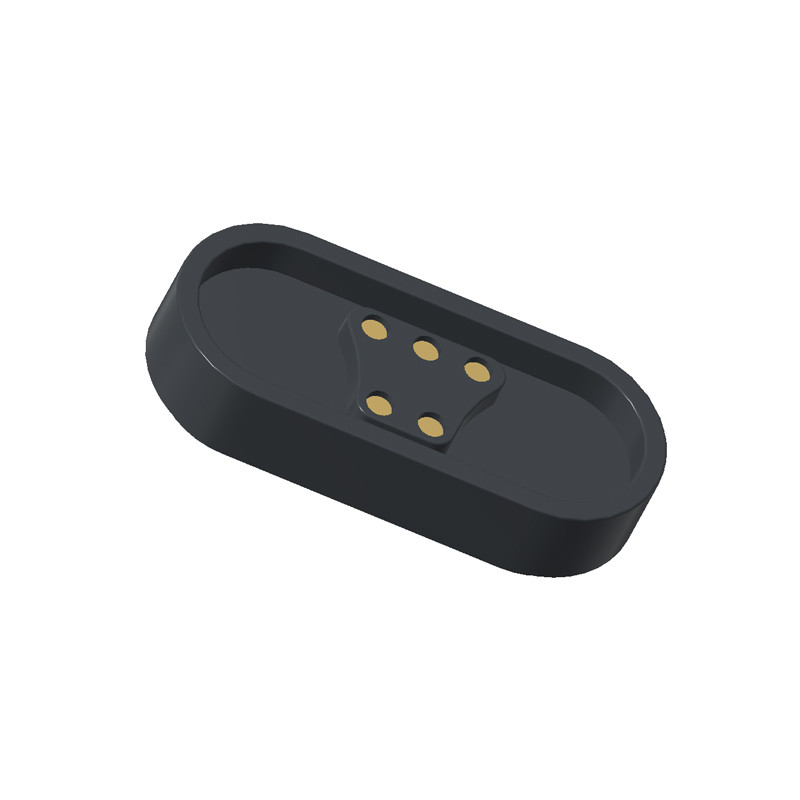

5pin wtyczka stałego prądu z połączeniem męskim kablem magnetycznym i połączeniem magnetycznym z połączeniem żeńskim
Połącznik kablowy magnetyczny i połącznik magnetyczny żeński wszystkie materiały spełniają wymagania RoHS & REACH.
Wszystkie złącza kabli magnetycznych przeszły 100% krótki i otwarty obwód test.
Mechaniczne:
Pin 1/3:
- Siła kontaktu: 80 g±20 g przy 1, 1 mm żurawia roboczego
- Test żywotności: 10 000 cykli
Pin 2/4/5:
- Siła kontaktu: 80 g±20 g przy 0,8 mm żurawia roboczego
- Test życia:10,000 cykli
Elektryczne:
- napięcie nominalne: DC 12V; napięcie nominalne: 5A Max.
- Opór kontaktowy szpilki sprężynowej: 50 miliohm Max.
Wydajność środowiskowa:
- Temperatura działania: -25°C do +80°C
- Spray solny 24 godziny.
5pin męskie złącza kablowe magnetyczne i parametry złącza magnetycznego dla kobiet:
|
Nazwa |
Złącze kablu magnetycznego 5 pinów |
|
Rodzaj |
Samiec i samica |
|
Szpilka |
5pin lub na zamówienie |
|
Kabel |
TPE |
|
Długość kabla |
70 mm |
|
Kolor |
Czarne |
|
Pogo pin/Części obracające |
Z miedzi |
|
Magnes |
Wymagania dotyczące: |
|
Siła sprężyny |
80g±20g, na 0.8Pracująca buraka. |
|
Żywotność mechaniczna |
10000 cykli Min.. |
|
Aktualność |
5.0AMax |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Temperatura działania |
25°C do +80°C |
|
Badanie rozpylania soli |
24h |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
rysunek techniczny łącznika kablu magnetycznego 5pin
Rysunek techniczny łącznika magnetycznego 5pin
Mężczyzna z łącznikiem kablu magnetycznego
Wydarzenie z wybuchem
Widok opakowania:
Zalety złącza magnetycznego:
● Uczciwie opracowanie automatycznego połączenia adsorpcyjnego;
●Humanizowane zabezpieczenie przed upadkiem: łatwo je usunąć z interfejsu ładowania, a niełatwo usunąć urządzenie;
●Żywotność: do 100 000-200 000 cykli;
●Projekt wodoodporny: kobiecy koniec urządzenia może być wodoodporny (IPX8) i nieprzepuszczalny (IPX8);
●Szybki czas ładowania: konstrukcja złącza magnetycznego 5A-10A wytrzymuje duże przenoszenie prądu;
●Wygląd złącza magnetycznego można dopasować do projektu urządzenia aplikacyjnego klienta;
●Projekt konstrukcyjny produktu przeciw zwarciom i niezawodność;
●Zrealizuj transmisję sygnału o wysokiej częstotliwości, może zastąpić tradycyjną transmisję sygnału wideo i dźwięku USB2.0 HDMI 1.3
Zastosowanie produktów z złączy magnetycznych:
1.Urządzenia noszone, inteligentne urządzenia pozycjonowania, inteligentne bransoletki dla dzieci, inteligentne zegarki, noszone telefony komórkowe, słuchawki Bluetooth itp.) kabel danych, kabel ładowania,połączenie końcowe przewodu z taśmy magnetycznej
2Sprzęt medyczny, sprzęt bezprzewodowy, sprzęt łączności danych,przęt telekomunikacyjny,przęt automatyczny i przemysłowy,przęt audiowizualny
3.Lotnictwo, elektronika lotnicza, komunikacja wojskowa
4.Wyposażenie samochodowe,nawigacyjne,badania i pomiary
5Elektronika użytkowa ((telefony komórkowe, komputery tabletkowe, zestawy słuchawkowe Bluetooth, aparaty fotograficzne, zegarki, przenośne produkty elektroniczne użytkowych i wiele innych dziedzin elektroniki.)
Dlaczego UPE ma być twoim partnerem?
1Specjalistyczna wiedza w zakresie łączników magnetycznych
●Gotowe badania i rozwój: UPE posiada specjalne doświadczenie w dziedzinie złączy magnetycznych
●Przystosowanie: UPE może dostosować wytrzymałość magnesów, nakładkę (złoto/nikel dla odporności ≤ 50mΩ) oraz materiały obudowy (czarny PBT/nylon) do Twoich potrzeb.
2Wysoka trwałość i zgodność
● Gwarancja ponad 10 000 cykli: ich złącza podlegają rygorystycznym testom, aby spełnić wymagania dotyczące trwałości urządzenia.
●Certyfikacje: zgodne z normami UL lub RoHS, które są kluczowe dla rynków konsumenckich i medycznych.
3. Konkurencyjna produkcja
● Kosztowo efektywne narzędzia: UPE może oferować niskie MOQ (np. 1K ¥ 5K jednostek) z konkurencyjnymi cenami dla małych i średnich partii.
● Kontrola jakości: wewnętrzne badanie odporności na kontakt, siły przyciągania i obciążenia prądu w celu zapewnienia niezawodności.
4Szybkie prototypowanie i wsparcie
● próbki 3D w ciągu kilku dni: szybkie prototypowanie do kontroli dopasowania/funkcji
●Wsparcie techniczne: Pomoc w optymalizacji wyciągów, osłonie EMI lub wodoodporności (IP68).
Jak zamówić łącznik kablu magnetycznego
* Zidentyfikuj swoje wymagania ((Typ złącza, ilość potrzebna, wymagania dostosowane, specyfikacje techniczne)
*Negocjować ceny i warunki (można zastosować rabaty hurtowe).
* Potwierdź szczegóły zamówienia (typ złącza, ilość, dostosowanie).
*Zapłać (poprzez PayPal, przelew bankowy lub inne bezpieczne metody).
*Wysyłka i kontrola jakości
Śledź przesyłkę.
*Przegląd produktu po przyjeździe w celu zapewnienia jakości.
Termin płatności:T/T, 50% depozyt, 50% saldo
Sposób płatności:T/T, PayPal, OCBC
Czas przeprowadzenia próbki:Próbka zapasowa 2-3Dni robocze/próbka indywidualna 5-7Dni robocze
Czas produkcji:10-15Dzień roboczy
Wykonane dla:Ameryka,Europa, Azja, Południowa Afryka
Termin handlu:EXW
Ładunek:Lot, morze, ekspres.
Usługa:Wysoka jakość z rozsądną ceną, usługa OEM, każdy specjalny rozmiar, kolor, wzory są akceptowane
