| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | 2Pin sprężynowe styki POGO |
| Dokument: | H0152YTUPE.pdf |
| Minimalne zamówienie: | 1000 |
| Cena: | $2-$5 |
| Szczegóły pakowania: | Pakowanie obudowy blistra |
| Czas dostawy: | 7-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| Name: | 52pin Pogo Pin Connector | Material: | C3604, SUS304,PA9T |
|---|---|---|---|
| Pin number: | 52pin | Surface treatment: | Gold plating |
| Thickness: | 5u" | Application: | HP45 printer cartridge |
| Contact resistance: | 50mΩ Max at working height | Salt spray test: | 48H |
| Podkreślić: | Złącze do wkładu drukarki Pogo Pin,Podłączacz Pogo Pin,Złącza sprężynowe 52pin |
||

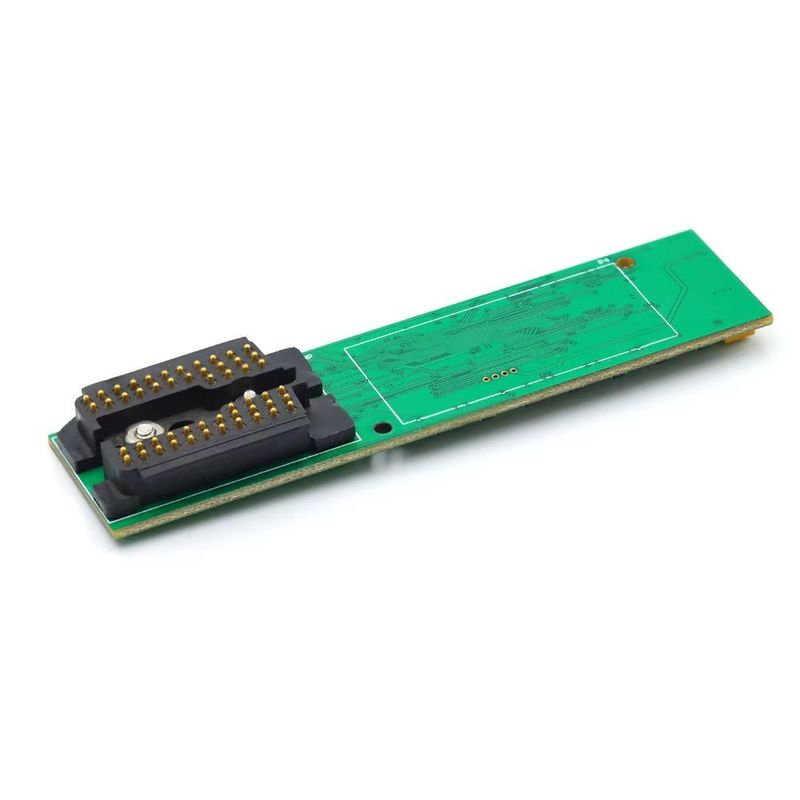

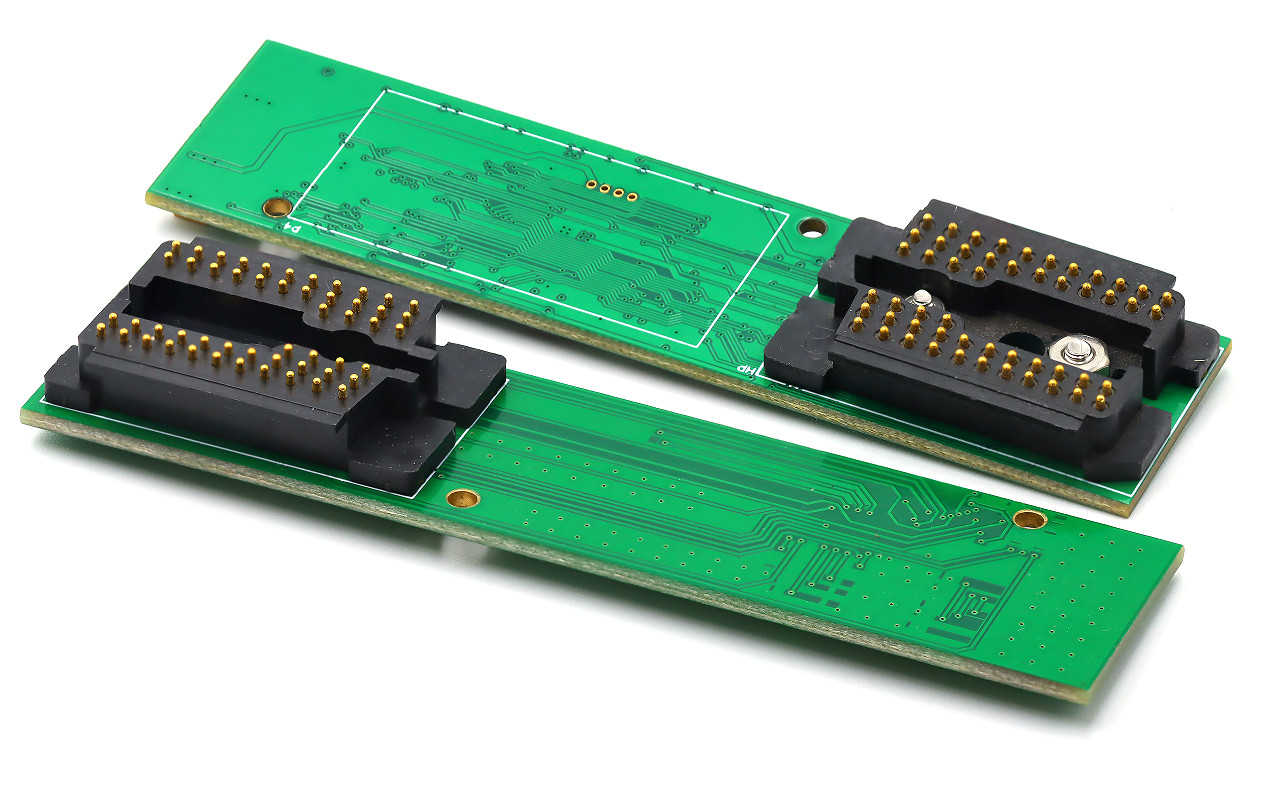

Niestandardowy konektor 52pin HP45 pogo pin z PCB do wkładu drukarki
52-pin HP45 podłączacz pogo pin składa się z trzech części, odpowiednio: plastiku, szpilki, sprężyny.
W systemach druku atramentowego, w szczególności z głowicami drukarskimi HP45, powszechnie stosowany jest złącze sprężynowe HP45 o pojemności 52 szpilek.zapewnienie niezawodnego kontaktu elektrycznego.
Plastikowe
Materiał:PA9T
Kolor:Czarne
Szpilka
Materiał:C3604
Złote:5 u"
Wiosna
1- Oba końce zamknięte kwadratowo.
2- Podczas pakowania jest zabronione.aby mieć podwójną sprężynię od dostawcy.
3Jak pokazano na rysunku wartość siły sprężyny, którą mierzy się po 10-krotnym przeładowaniu.
4.W celu sprawdzenia sprężyny pod 10X przyrządem skałowym i powierzchni drutu nie ma żadnych uszkodzeń;
Burs pozycji cięcia obu końców, które nie mogą przekraczać zewnętrznej średnicy sprężyny
5Dostawca powinien usunąć właściwości magnetyczne z materiału sprężynowego za pomocą jakiegoś urządzenia i napełnić go powietrzem w worku opakowaniowym podczas pakowania.
6RoHS&HF zgodny produkt.
|
Dane wiosenne |
|
|
Materiał |
SUS304 |
|
Średnica drutu |
00,16 mm (± 0,010)) |
|
Średnica zewnętrzna |
1.11 mm (+0.02/-0).02 |
|
Łączna liczba obrotów |
15 |
|
Aktywne zakręty |
11 |
|
Elastyczność |
71600 G ((N/mm2) |
|
Trwałość |
10,000 cykli ((min.) |
|
Powierzchnia powleczona |
W/0 |
|
Pozłata |
5 u" |
Rozmiar plastiku
Wielkość szpilki
Rozmiar sprężyny
Zalety złącza UPE Pogo Pin
Podłączacze Pogo Pin, powszechnie znane jako wiązki sprężynowe lub szpilki pogo, oferują kilka zalet:
Niezawodność:Szpilki UPE Pogo wykorzystujące technologię CLIP zapewniają spójne i niezawodne połączenie elektryczne, nawet w środowiskach narażonych na drgania i wstrząsy mechaniczne.
Kompaktowy projekt:Ich niewielki rozmiar pozwala im zmieścić się w ciasnych przestrzeniach, co jest idealne dla nowoczesnych, kompaktowych urządzeń elektronicznych.
Elastyczność:Szpilki Pogo mogą dostosowywać się do zmian powierzchni, zapewniając stabilne połączenie, nawet jeśli powierzchnie parzenia nie są idealnie wyrównane.
Łatwość obsługi:Są one przyjazne dla użytkownika, z prostą instalacją i konserwacją.
Trwałość:Zostały zaprojektowane tak, aby wytrzymać wiele cykli podłączenia i odłączenia, co czyni je bardzo trwałymi
Nasza zaleta i twój wybór:
.UPE profesjonalnie spersonalizowany wysoki prąd Pogo Pin z serii 15A-30A, został produkowany seryjnie.
.UPE rozwinięte 1,27 mm,2.0mm 2,54mm rozpiętość standardowa męska i żeńska 2pin-40pin Pogo pin konektor z SMT / DIP / Right Angle / Solder Cup.
.Test Pogo Pin Life do 1000 000 cykli.
.Wszystkie produkty mogą przejść standard HF, RoHS REACH.
.100% elektryczny test dostarczył raport przed dostarczeniem towarów.
.Dostępne są różne kształty na zamówienie, mała konstrukcja i wysoki prąd.
Dlaczego klienci wybierająUPE?
1Profesjonalna obsługa personalizacji
2Szybkie możliwości produkcji próbek
3Ścisły system kontroli jakości
4. Przetwarzanie z importowanymi komponentami
5. Wysokiej precyzji urządzenia badawcze
6Rozsądne procedury kontroli kosztów
Niektóre z dostosowanych łączników Pogo Pin do odniesienia:
Pole zastosowania łącznika Pogo Pin:
Opakowanie i wysyłka
Wszelkie pytania prosimy o wysłanie na adres union@upetech.net
