| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UPE |
| Orzecznictwo: | ISO9002 |
| Numer modelu: | VID0063A / VIC0750B |
| Dokument: | VID0063A.pdf |
| Minimalne zamówienie: | 5000 |
| Cena: | $1-$5 |
| Szczegóły pakowania: | Worki PE |
| Czas dostawy: | 12-15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5kpcs/dzień |
| nazwisko: | Złącze kablowe magnetyczne | Materiał: | THN, Brass, SUS304, NDFEB N52 |
|---|---|---|---|
| Siła Wiosny: | 80g ± 20 g | Pracujący storke: | 1,0 mm |
| Aktualność: | 3,0 A | Napięcie: | 12V |
| Siła magnetyczna: | 550g | Życie mechaniczne: | 50000 cykl min. |
| Rezystancja styku: | 50mΩ Max (PIN) | Test w komorze solnej: | 48h |
| Kolor: | czarny | ||
| Podkreślić: | Złącze kablowe magnetyczne na wiosnę,5 pinów magnetyczny łącznik danych,Magnetyczny złącze danych czarne |
||

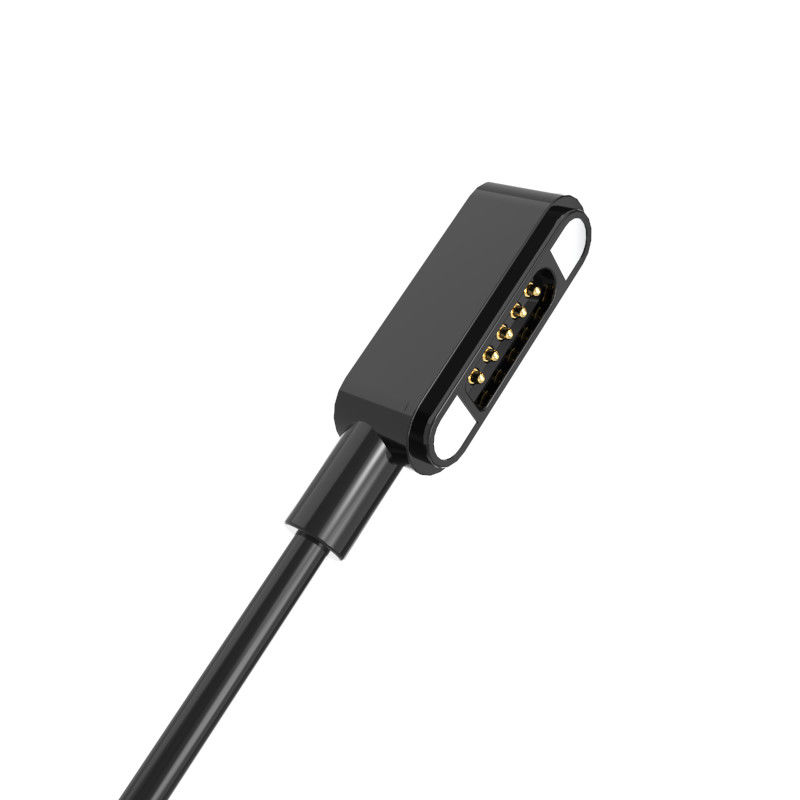

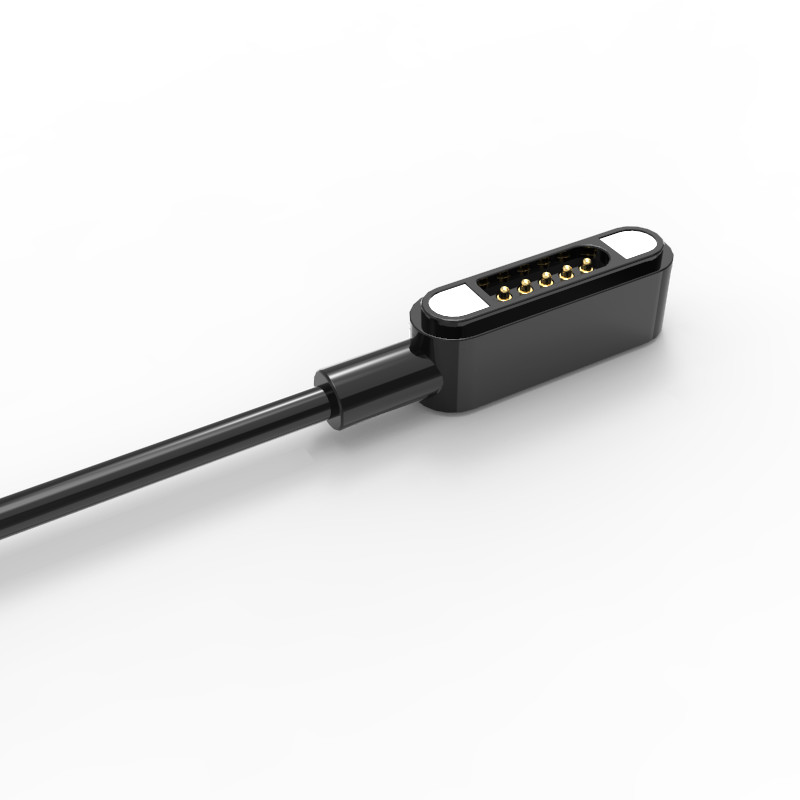

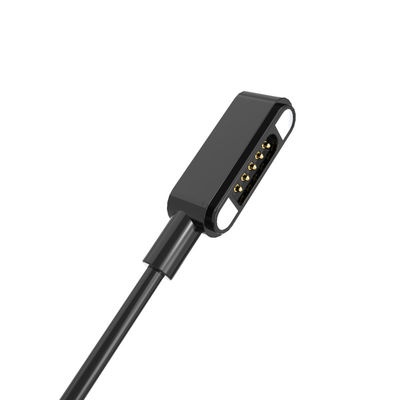

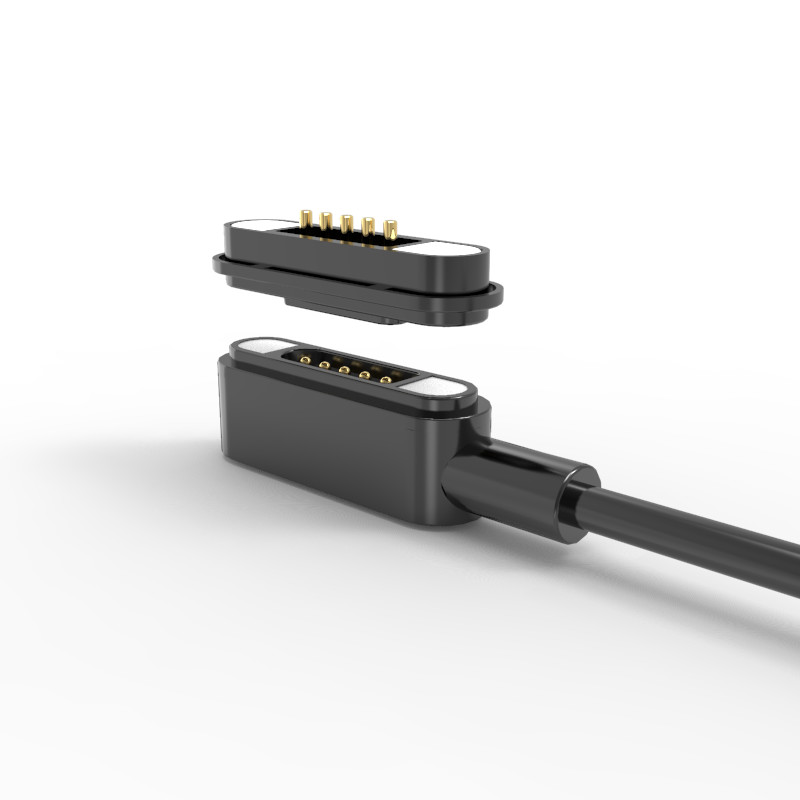

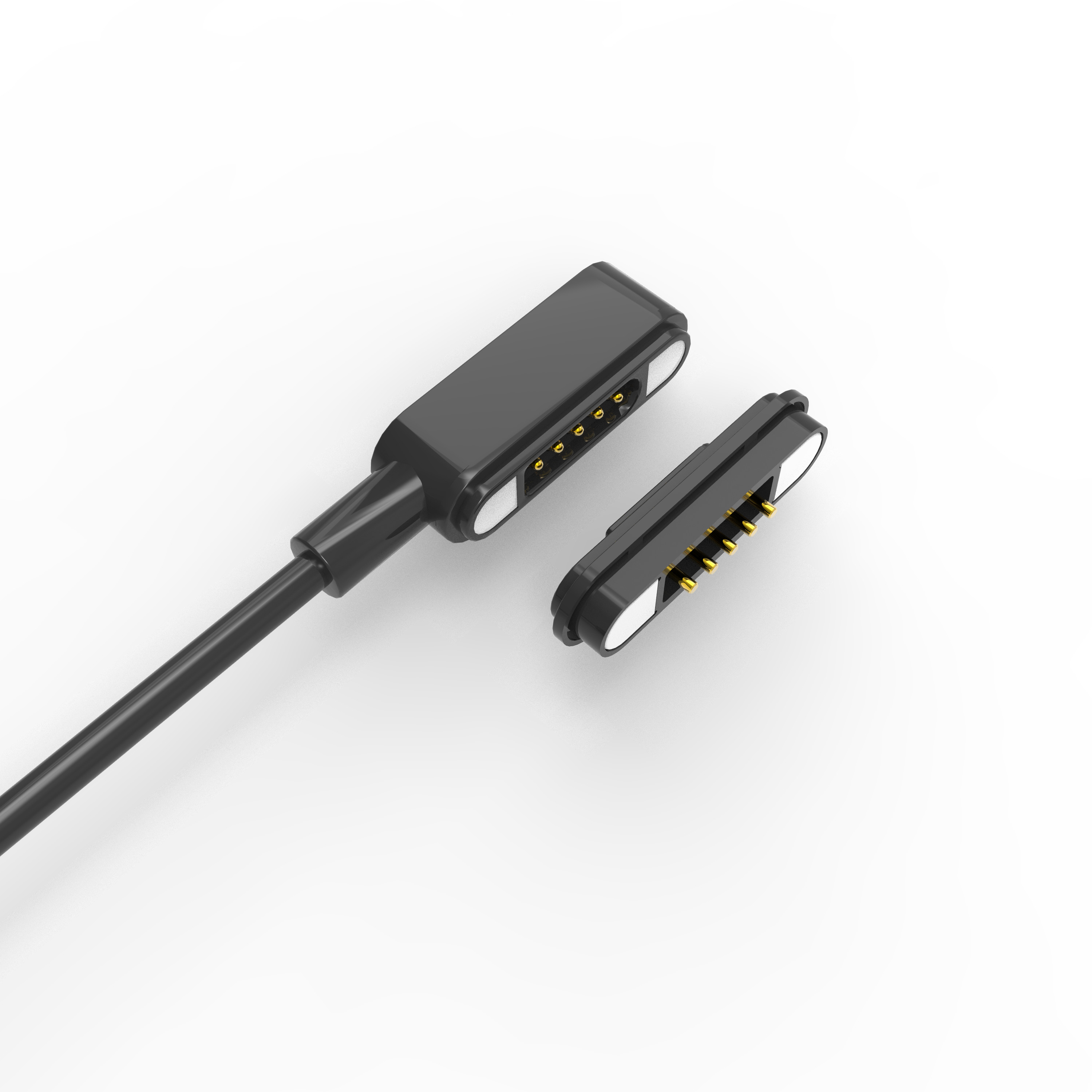

Złącze kablowe magnetyczne Pogo 5 Pin Connector Złącze sprężynowe
1Materiały i budowa
Pogo Pin: mosiądz, pokryta złotem powierzchnia (zapewnia niską odporność na kontakt i odporność na korozję).
Podłączacz USB:Obudowa ze stali nierdzewnej (USB 2.0) dla trwałości i osłony.
Mieszkania:HTN (High-Temperature Nylon) + 30% wypełniacz, UL94 V-0 (odporny na płomień, wytrzymały na wysokie temperatury).
Z zewnętrznej pleśni (złącza):Czarny TPE 80A (elastomer termoplastyczny elastyczny i odporny na ścieranie).
KabelZbyt dużo.3.5 mm,4-rdzeniowe
Czerwony i Czarny: 65 nici × 0,08 mm (miedź pokryta cynową, większa przepustowość prądu).
Biały i zielony: 16 nici × 0,08 mm (miedziana, prawdopodobnie dla danych/sygnału).
Izolacja:Czarna powłoka TPE(elastyczne i trwałe)
Siła sprężyny: 80 g ± 20 g na wysokości roboczej 1,0 mm (zapewnia stabilną ciśnienie stykowe)
Siła przyczepności magnetycznej: > 550 G (bezpieczne przyłączenie męskie-męskie).
Żywotność: ponad 50 000 cykli (wysoka trwałość).
Środki bezpieczeństwa: konstrukcja przeciwskrótów i oznakowanie biegunowe w celu prawidłowego ustawienia.
Napęd znamionowy: 12 V prądu stałego.
Obecne ratingi:
Nieprzerwany: 3,0A.
Maksymalny napięcie: 4,0 A.
Odporność kontaktowa: ≤ 50 mΩ (niska strata mocy).
Zgodność: RoHS i REACH (przyjazna dla środowiska).
Elektronika modułowa: urządzenia do noszenia, urządzenia IoT, odłączalne czujniki.
Połączenia PCB: Lutowane do płyt lub przeformulowane.
Systemy kompatybilne z USB: łączy dostawę zasilania (12V/3A) z danymi za pośrednictwem USB 2.0.
Wysoka niezawodność zastosowań: sprzęt motoryzacyjny, medyczny lub przemysłowy (dzięki UL94 V-0 i żywotności 50k cykli).
Parametry 5pinów łączników magnetycznych:
|
Nazwa |
5Pin Magnetyczny złącze |
|
Rodzaj |
DIP |
|
Szpilka |
5pin lub na zamówienie |
|
Głupota |
2.20mm |
|
Pogo pin |
Z miedzi |
|
Mieszkania |
Czarny HTN+30%GF UL94 V-0 |
|
Magnes |
Wymagania dotyczące: |
|
Siła magnetyczna |
550 g |
|
Siła sprężyny |
80g±20g, w1.0Pracująca buraka. |
|
Żywotność mechaniczna |
50000 cykli Min.. |
|
Aktualność |
3.0A |
|
napięcie |
12 V prądu stałego |
|
Odporność kontaktowa |
50mΩ Max (PIN). |
|
Badanie wysokiego napięcia |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
Badanie rozpylania soli |
48h |
|
Tolerancja układu |
± 0,05 mm |
|
Certyfikacja |
Produkt zgodny z ROHS lub REACH |
|
Badanie |
100% otwarty i krótki test |
rysunek techniczny łącznika kablowego 5pin (podstawowe wymiary):
Rysunek techniczny łącznika magnetycznego płci żeńskiej 5pin (podstawowe wymiary):
